工作面四号水仓开口施工安全技术措施

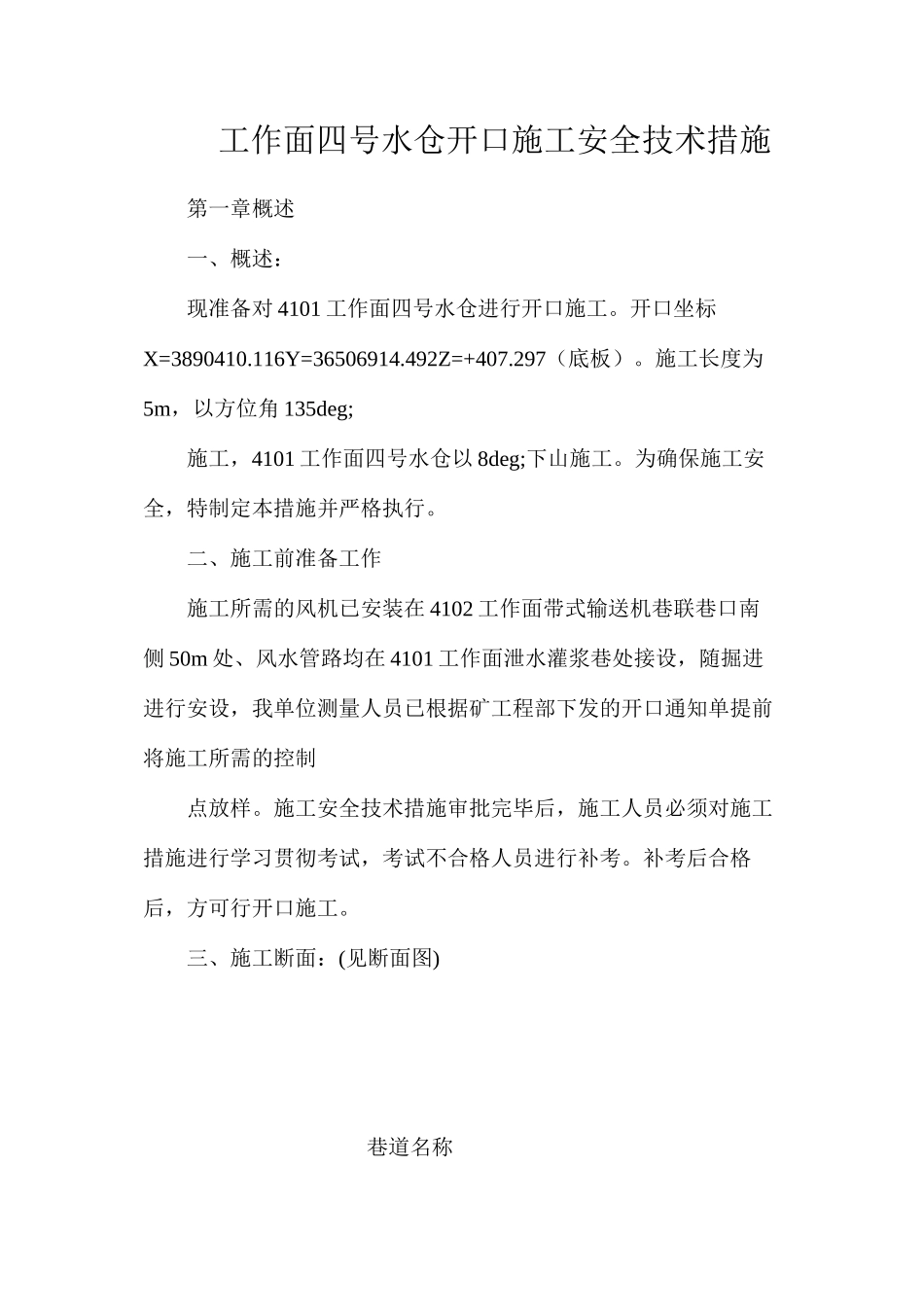

工作面四号水仓开口施工安全技术措施_第1页
1/11
工作面四号水仓开口施工安全技术措施_第2页
2/11
工作面四号水仓开口施工安全技术措施_第3页
3/11
工作面四号水仓开口施工安全技术措施第一章概述一、概述:现准备对 4101 工作面四号水仓进行开口施工。开口坐标X=3890410.116Y=36506914.492Z=+407.297(底板)。施工长度为5m,以方位角 135deg;施工,4101 工作面四号水仓以 8deg;下山施工。为确保施工安全,特制定本措施并严格执行。二、施工前准备工作施工所需的风机已安装在 4102 工作面带式输送机巷联巷口南侧 50m 处、风水管路均在 4101 工作面泄水灌浆巷处接设,随掘进进行安设,我单位测量人员已根据矿工程部下发的开口通知单提前将施工所需的控制点放样。施工安全技术措施审批完毕后,施工人员必须对施工措施进行学习贯彻考试,考试不合格人员进行补考。补考后合格后,方可行开口施工。三、施工断面:(见断面图)巷道名称巷道形状掘宽(m)净宽(m)掘高(m)净高(m)掘断面积(m2)净断面积(m2)4101 工作面四号水仓矩形4.64.43.553.2514.316.3第二章支护工艺一、支护施工1、锚杆及锚固剂锚杆杆体采纳 HRB335 钢筋制作,规格为phi;20times;2800mm,每根使用 3 个锚固剂,MSZ23/35 型树脂锚固剂 2 根,MSK23/35 型树脂锚固剂 1 根,锚杆锚固力不小于 50KN,锚杆间排距 700times;700mm。锚深 2750mm,锚杆外露长度为 30~50mm,托盘为正方形,规格为长 times;宽 times;厚=150times;150times;8mm 碟形,锚杆均使用配套标准螺母紧固。每根锚杆扭矩不小于 120Nmiddot;M。2、锚索钢铰线:Phi;21.6times;8800mm 钢铰线,间排距1400times;2100mm,每条钢铰线必须使用专用的托盘和与钢铰线配套的锁具固定。托盘:锚索托盘采纳 300times;300times;20mm 的碟形钢板。每排锚索 3 根,锚索锚固力不低于 200KN,锚固剂:树脂药卷 MSZ23/80,每根锚索消耗 3 根。2、钢筋网及金属网钢筋网:巷道顶部金属网采纳直径为 6mm 的 Q235 钢筋焊制,网格 100times;100mm,网规格 900times;1700mm。帮部采纳菱形钢丝网(10 号铁丝)支护,网要压茬连接,搭接长度不小于100mm,相邻两块网之间要用 16#铁丝连接,连接点要均匀布置,扣距 300mm。3、W 钢带巷道在临时支护完成,金属网铺设好后,利用锚杆将 W 钢带固定在巷道顶部,巷道顶部使用 W 型钢带 BHW-280-3.0-4.4,钢带长度为 4.4 米,宽度为 280mm,厚度为 3mm。二、施工方法:4101 工作面四号水仓施工开口位置使用钻爆法进行掘进,刚开始施工时,为防止放炮崩坏 4101 工作面泄水灌浆巷内的机电...
