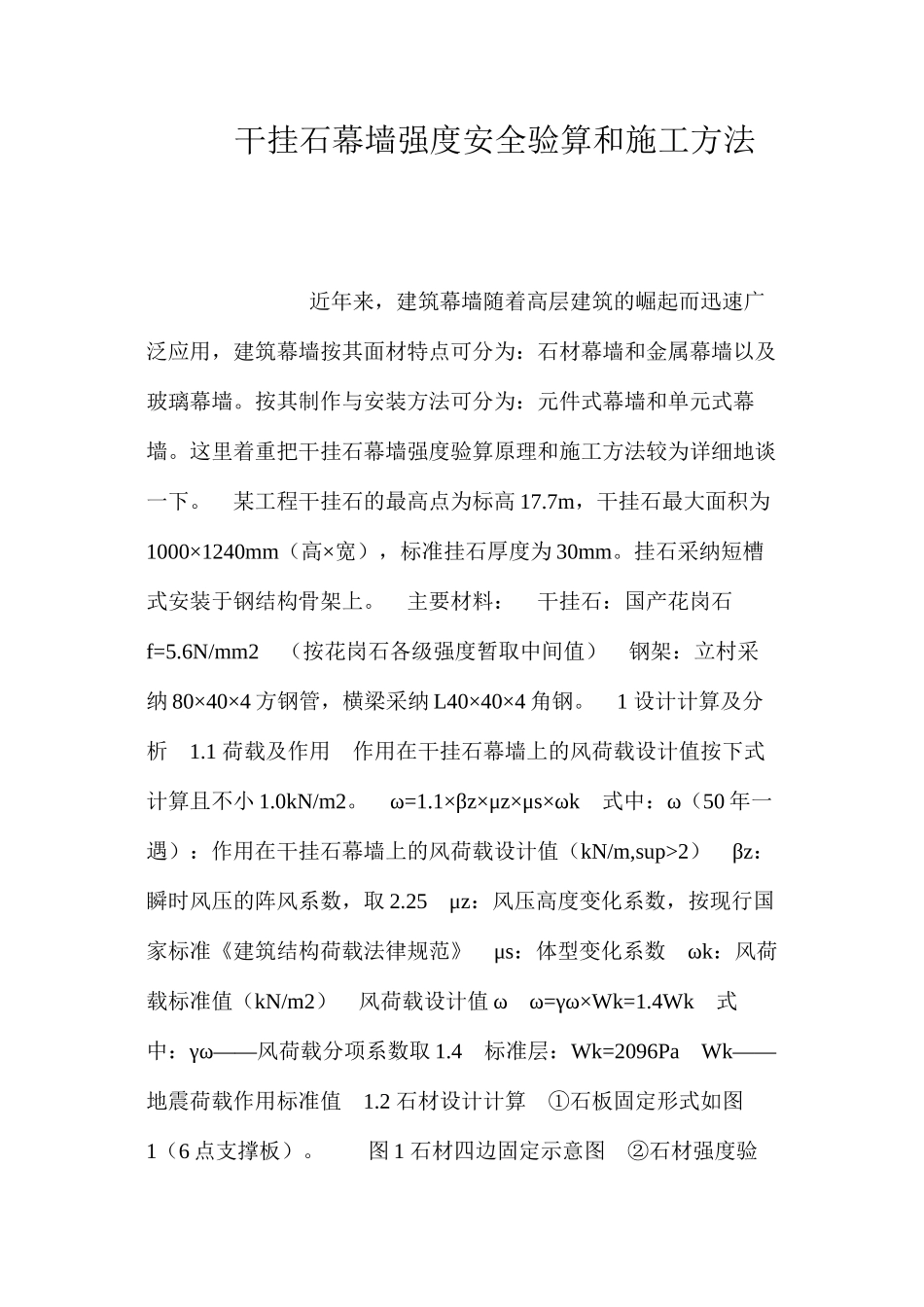

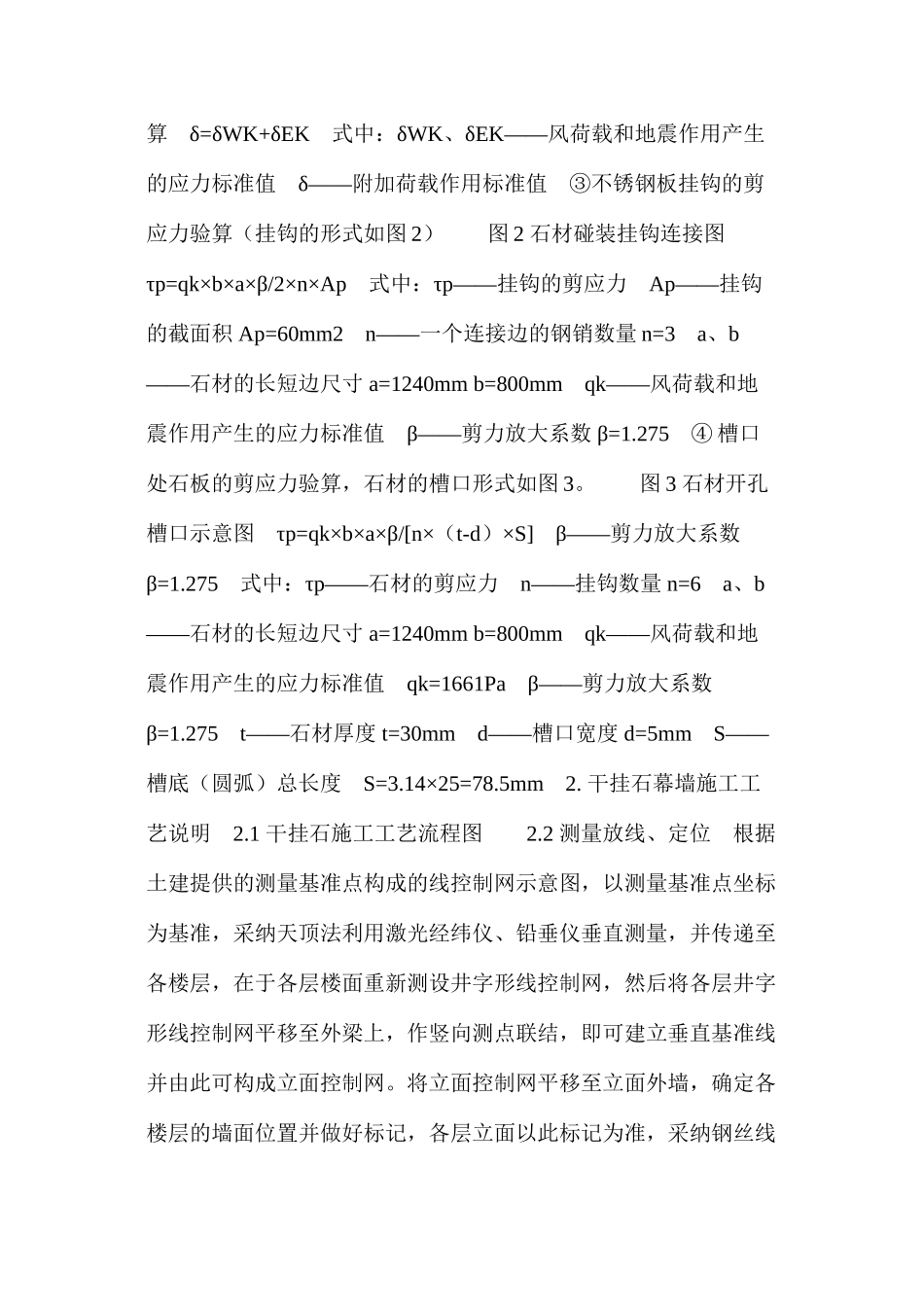

干挂石幕墙强度安全验算和施工方法 近年来，建筑幕墙随着高层建筑的崛起而迅速广泛应用，建筑幕墙按其面材特点可分为：石材幕墙和金属幕墙以及玻璃幕墙。按其制作与安装方法可分为：元件式幕墙和单元式幕墙。这里着重把干挂石幕墙强度验算原理和施工方法较为详细地谈 一下。某工程干挂石的最高点为标高 17.7m，干挂石最大面积为1000×1240mm（高×宽），标准挂石厚度为 30mm。挂石采纳短槽 式安装于钢结构骨架上。主要材料：干挂石：国产花岗石f=5.6N/mm2 （按花岗石各级强度暂取中间值）钢架：立村采纳 80×40×4 方钢管，横梁采纳 L40×40×4 角钢。1 设计计算及分 析1.1 荷载及作用作用在干挂石幕墙上的风荷载设计值按下式计算且不小 1.0kN/m2 。ω=1.1×βz×μz×μs×ωk 式中：ω（50 年一遇）：作用在干挂石幕墙上的风荷载设计值（kN/m,sup>2 ）βz：瞬时风压的阵风系数，取 2.25 μz：风压高度变化系数，按现行国 家标准《建筑结构荷载法律规范》μs ：体型变化系数ωk：风荷载标准值（kN/m2 ）风荷载设计值 ω ω=γω×Wk=1.4Wk 式中：γω——风荷载分项系数取 1.4 标准层：Wk=2096Pa Wk—— 地震荷载作用标准值1.2 石材设计计算①石板固定形式如图1（6 点支撑板）。图 1 石材四边固定示意图②石材强度验 算δ=δWK+δEK 式中：δWK、δEK——风荷载和地震作用产生 的应力标准值δ—— 附加荷载作用标准值③不锈钢板挂钩的剪应力验算（挂钩的形式如图 2 ）图 2 石材碰装挂钩连接图τp=qk×b×a×β/2×n×Ap 式中：τp—— 挂钩的剪应力Ap——挂钩 的截面积 Ap=60mm2 n——一个连接边的钢销数量 n=3 a、b—— 石材的长短边尺寸 a=1240mm b=800mm qk——风荷载和地 震作用产生的应力标准值β—— 剪力放大系数 β=1.275 ④ 槽口处石板的剪应力验算，石材的槽口形式如图 3 。图 3 石材开孔 槽口示意图τp=qk×b×a×β/[n×（t-d）×S] β—— 剪力放大系数β=1.275 式中：τp—— 石材的剪应力n—— 挂钩数量 n=6 a、b—— 石材的长短边尺寸 a=1240mm b=800mm qk——风荷载和地 震作用产生的应力标准值qk=1661Pa β—— 剪力放大系数β=1.275 t—— 石材厚度 t=30mm d—— 槽口宽度 d=5mm S—— 槽底（圆弧）总长度S=3.14×25=78.5mm 2. 干挂石幕墙施工工 艺说明2.1 干挂石施工工艺流程图2.2 测量放线、定位根据土建提供的测量基准点构成的...
