建筑工程给排水安装知识和监理要点

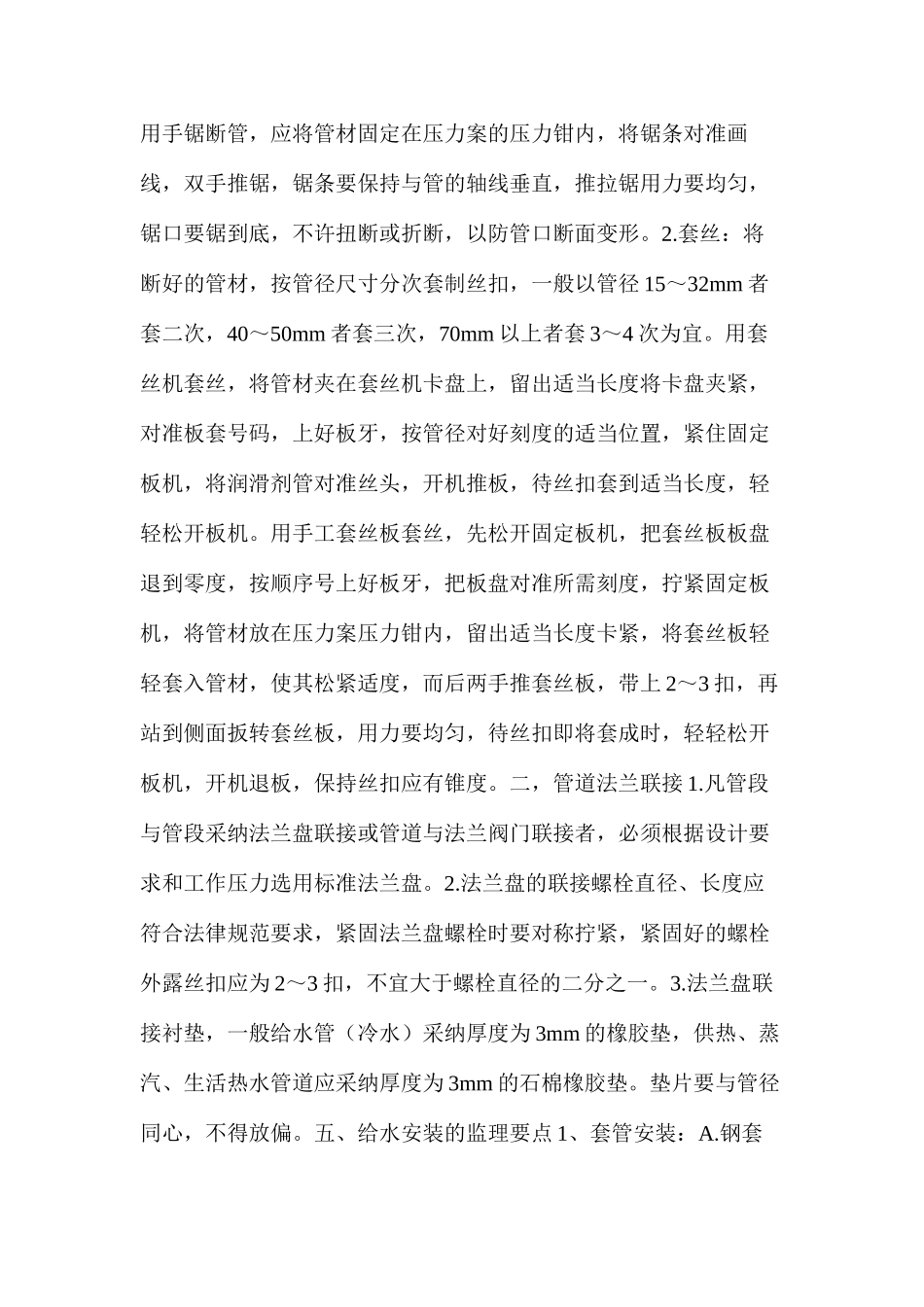

建筑工程给排水安装知识和监理要点一、给水系统的分类1.生活给水系统（供人们饮用、洗涤、烹饪，其水质必须符合国家饮用水质标准）2.生产给水系统（供生产设备冷却，原料及产品洗涤以及各类产品制造过程中所需的生产用水）生产用水应根据工艺要求，提供所需的水质、水量和水压。3.消防给水系统（供给各类消防设备灭火用水）二、给水系统的组成 1.引入管（自室外给水管将水引入室内管段，也称进户管）2.水表节点（水表节点是安装在引入管上的水表及前后设置的阀门和泄水装置的总称）3.给水管道（包括干管、立管和支管）4.配水装置和用水设备（各类卫生器具和用水设备）5.给水附件（管道系统中调节水量、水压，控制水流方向以及关断水流，便于管道、仪表和设备检修的各类阀门）6.增压和蓄水装备三、给水方式 1.直接给水 2.设置水箱给水方式3.设置水泵给水方式 4.设置水泵和水箱给水方式 5.气压给水方式 6.分区给水方式 7.分质给水方式四、结合本工程情况给水系统介绍给水系统采纳分区给水方式（高中低区），采纳管材低压区域采纳 AGR管，高压区域采纳钢塑管，水泵房设于一期地下室。安装工程根据其管材及连接方式不同，安装工艺及监理要点也不同，下面分类介绍几种一、管道丝扣联接：1.断管用砂轮锯断管，应格管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除洁净。用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。2.套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径 15～32mm 者套二次，40～50mm 者套三次，70mm 以上者套 3～4 次为宜。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝板套丝，先松开固定板机，把套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上 2～3 扣，再站到侧面扳转套丝板，用力要均匀，待丝扣即将套成时，轻轻松开板机，开机退板，保持丝扣应有锥度。二，管道法兰联接 1.凡管段与管段采纳法兰...
