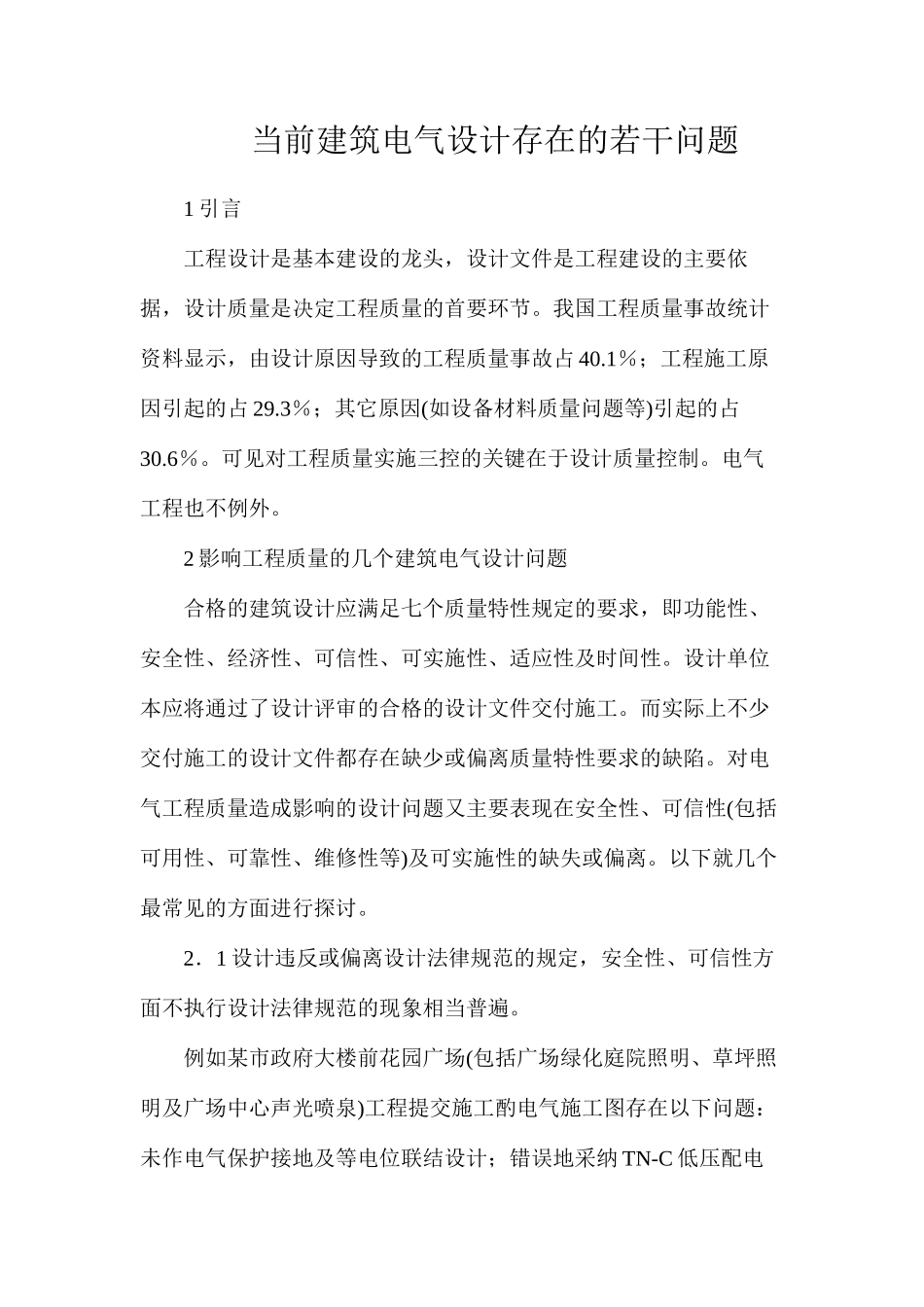

当前建筑电气设计存在的若干问题

当前建筑电气设计存在的若干问题1 引言工程设计是基本建设的龙头，设计文件是工程建设的主要依据，设计质量是决定工程质量的首要环节。我国工程质量事故统计资料显示，由设计原因导致的工程质量事故占 40.1％；工程施工原因引起的占 29.3％；其它原因(如设备材料质量问题等)引起的占30.6％。可见对工程质量实施三控的关键在于设计质量控制。电气工程也不例外。2 影响工程质量的几个建筑电气设计问题合格的建筑设计应满足七个质量特性规定的要求，即功能性、安全性、经济性、可信性、可实施性、适应性及时间性。设计单位本应将通过了设计评审的合格的设计文件交付施工。而实际上不少交付施工的设计文件都存在缺少或偏离质量特性要求的缺陷。对电气工程质量造成影响的设计问题又主要表现在安全性、可信性(包括可用性、可靠性、维修性等)及可实施性的缺失或偏离。以下就几个最常见的方面进行探讨。2．1 设计违反或偏离设计法律规范的规定，安全性、可信性方面不执行设计法律规范的现象相当普遍。例如某市政府大楼前花园广场(包括广场绿化庭院照明、草坪照明及广场中心声光喷泉)工程提交施工酌电气施工图存在以下问题：未作电气保护接地及等电位联结设计；错误地采纳 TN-C 低压配电系统；喷水池未按规定选用应有防护等级的电气设备及电缆。这样的设计完全违反了法律规范规定的安全性要求，按图施工必将留下严重的安全隐患。此前的 1999 年 8 月青岛市某喷水池曾发生数人，嬉水时被电击致死的伤亡事故，正是由于设计失误，水下灯具及潜水泵漏电而又未能及时断电所致。监理于施工前审图时及发现了上述问题，通过业主要求设计单位严格按设计法律规范要求修改了设计。正确的作法是：户外庭院及喷水池配电应采纳局部 TT 系统或TN-S 系统、并设置漏电保护(动作电流应不大于 30mA)，而不允许采纳 TN-C 制；应设置完善的接地装置，喷水池应做等电位联结设计，而不能仅靠从大楼内引出的一根 PE 干线接地；潜水泵及水下灯具应采纳潜水电缆配电；0 区电器设备应采纳 1Px8 防护等级，1 区应为 1Px5 等等。又如民用建筑低压配电线路截面选择问题。由于民用建筑用电负荷绝大多数为单相负荷，三相负荷不平衡必定导致中线通过不平衡电流；随着电脑及各种家用电器设备的进展与普及，低压电网高次谐波污染日益加剧，3 次及其奇倍数谐波均构成中性电流。中线过电流并由此引发电气火灾的现象也日渐增多。为此，相关设计法“律规范已规定 三相四...
