手动吊篮脚手架施工技术措施

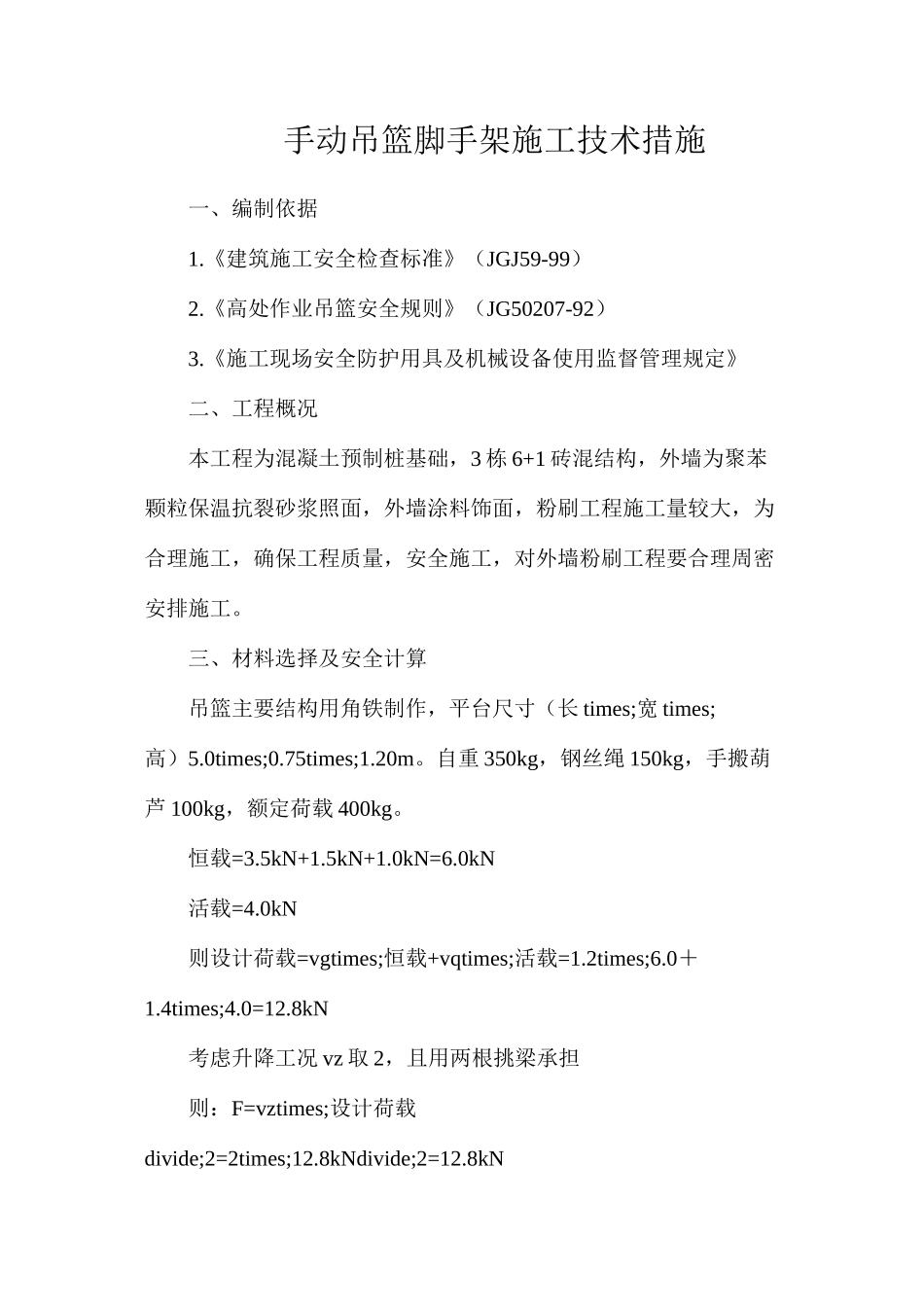

手动吊篮脚手架施工技术措施一、编制依据1.《建筑施工安全检查标准》（JGJ59-99）2.《高处作业吊篮安全规则》（JG50207-92）3.《施工现场安全防护用具及机械设备使用监督管理规定》二、工程概况本工程为混凝土预制桩基础，3 栋 6+1 砖混结构，外墙为聚苯颗粒保温抗裂砂浆照面，外墙涂料饰面，粉刷工程施工量较大，为合理施工，确保工程质量，安全施工，对外墙粉刷工程要合理周密安排施工。三、材料选择及安全计算吊篮主要结构用角铁制作，平台尺寸（长 times;宽 times;高）5.0times;0.75times;1.20m。自重 350kg，钢丝绳 150kg，手搬葫芦 100kg，额定荷载 400kg。恒载=3.5kN+1.5kN+1.0kN=6.0kN活载=4.0kN则设计荷载=vgtimes;恒载+vqtimes;活载=1.2times;6.0＋1.4times;4.0=12.8kN考虑升降工况 vz 取 2，且用两根挑梁承担则：F=vztimes;设计荷载divide;2=2times;12.8kNdivide;2=12.8kN根据施工现场安全标准化管理一书推举，压重梁长度和挑出部分比大于 4.5。（1）最大弯矩Mmax=Ftimes;L=12.8times;1=12.8KN.mWge;Mmax/delta;s=12.8times;10/215=59.5cm选 I12.6 工字钢 Wx=77cmge;W=59.5cm（2）挑梁剪力验算t=Ftimes;S/Itimes;tw=（12.8times;1000）/（10.8times;10times;8.4）=14.1N/mmlt;fv=125N/mm（3）配重计算配重 Ptimes;bge;Ftimes;atimes;2Pge;Ftimes;atimes;2/bPge;12.8kNtimes;2divide;4.5=5.69KN配重 P 为 600Kg（4）钢丝绳选择因吊篮用钢丝绳在使用过程中不断地加紧松开，故不能使用普通起重机用钢丝绳，应使用绳芯为钢丝芯的钢丝绳。（5）手搬葫芦选择经经计算，选择承载能力为 3t 的手搬葫芦。四、主要施工方法1.挑梁的材料、设置、间距必须符合设计要求。2.挑梁的固定：采纳端部加配重方式，其配重必须安设计加设。3.吊篮的提升工具采纳电动（手动）葫芦，其规格型号必须符合设计要求。升降葫芦的保险卡必须齐全有效。4.吊篮钢丝绳规格必须满足设计要求，保养良好。与挑梁连接必须牢固可靠，并应有预防钢丝绳受剪的保护措施。采纳绳卡固定钢丝绳端部时，不得少于 3 个钢丝绳必须垂直，不得斜拉。5.每个吊篮必须设置 2 根直径为 12.5mm 的钢丝绳做保险绳必须兜底牢固设置。6.吊篮的结构、制作及安装必须符合设计要求。吊篮架由空腹型钢焊接成格构式篮型架。一组吊篮长不宜超过 3.0 米，宽 0.7-1.0米，外侧及两端防护栏杆高不低于 1.5 米，每道栏杆间距不大于 0.5米，挡脚板不低于 0.18 米，吊篮内...
