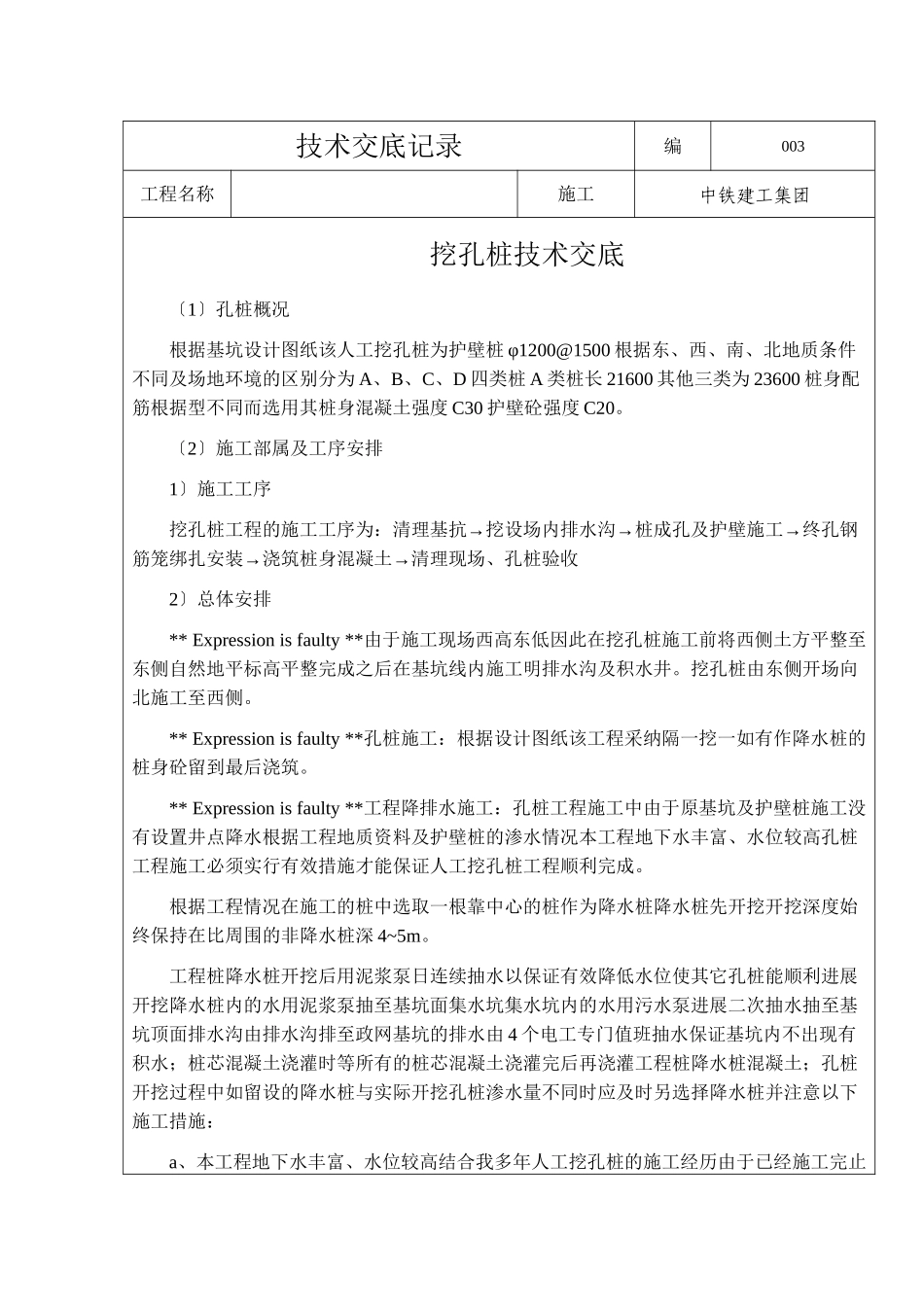

技术交底记录编003工程名称施工中铁建工集团挖孔桩技术交底〔1〕孔桩概况根据基坑设计图纸该人工挖孔桩为护壁桩 φ1200@1500 根据东、西、南、北地质条件不同及场地环境的区别分为 A、B、C、D 四类桩 A 类桩长 21600 其他三类为 23600 桩身配筋根据型不同而选用其桩身混凝土强度 C30 护壁砼强度 C20。〔2〕施工部属及工序安排1〕施工工序→→→挖孔桩工程的施工工序为：清理基抗挖设场内排水沟桩成孔及护壁施工终孔钢→→筋笼绑扎安装浇筑桩身混凝土清理现场、孔桩验收2〕总体安排** Expression is faulty **由于施工现场西高东低因此在挖孔桩施工前将西侧土方平整至东侧自然地平标高平整完成之后在基坑线内施工明排水沟及积水井。挖孔桩由东侧开场向北施工至西侧。** Expression is faulty **孔桩施工：根据设计图纸该工程采纳隔一挖一如有作降水桩的桩身砼留到最后浇筑。** Expression is faulty **工程降排水施工：孔桩工程施工中由于原基坑及护壁桩施工没有设置井点降水根据工程地质资料及护壁桩的渗水情况本工程地下水丰富、水位较高孔桩工程施工必须实行有效措施才能保证人工挖孔桩工程顺利完成。根据工程情况在施工的桩中选取一根靠中心的桩作为降水桩降水桩先开挖开挖深度始终保持在比周围的非降水桩深 4~5m。工程桩降水桩开挖后用泥浆泵日连续抽水以保证有效降低水位使其它孔桩能顺利进展开挖降水桩内的水用泥浆泵抽至基坑面集水坑集水坑内的水用污水泵进展二次抽水抽至基坑顶面排水沟由排水沟排至政网基坑的排水由 4 个电工专门值班抽水保证基坑内不出现有积水；桩芯混凝土浇灌时等所有的桩芯混凝土浇灌完后再浇灌工程桩降水桩混凝土；孔桩开挖过程中如留设的降水桩与实际开挖孔桩渗水量不同时应及时另选择降水桩并注意以下 施工措施：a、本工程地下水丰富、水位较高结合我多年人工挖孔桩的施工经历由于已经施工完止水帷幕可用孔桩自降水如仍不能满足桩基施工时采纳井井点降水。人工挖孔桩施工时采纳边挖边降水的自身降水施工并根据地下水经流方向选择四周和较深的桩孔以及施工时渗水量较大的桩孔为降水井施工时集中力量挖深该部分桩孔作为其它桩孔起降水作用。该部分桩孔施工时如地下水较大时可采纳边挖边抽水施工并缩小每节护壁高度。如遇软弱土层时(如塌崩、流砂、流泥时)除缩小每节护壁高度外还要先用砂包或稻草等堵塞然后打入钢筋作支撑掏出残留余土迅速绑扎钢筋和浇灌护壁砼。b、作为集水井的桩孔施...
