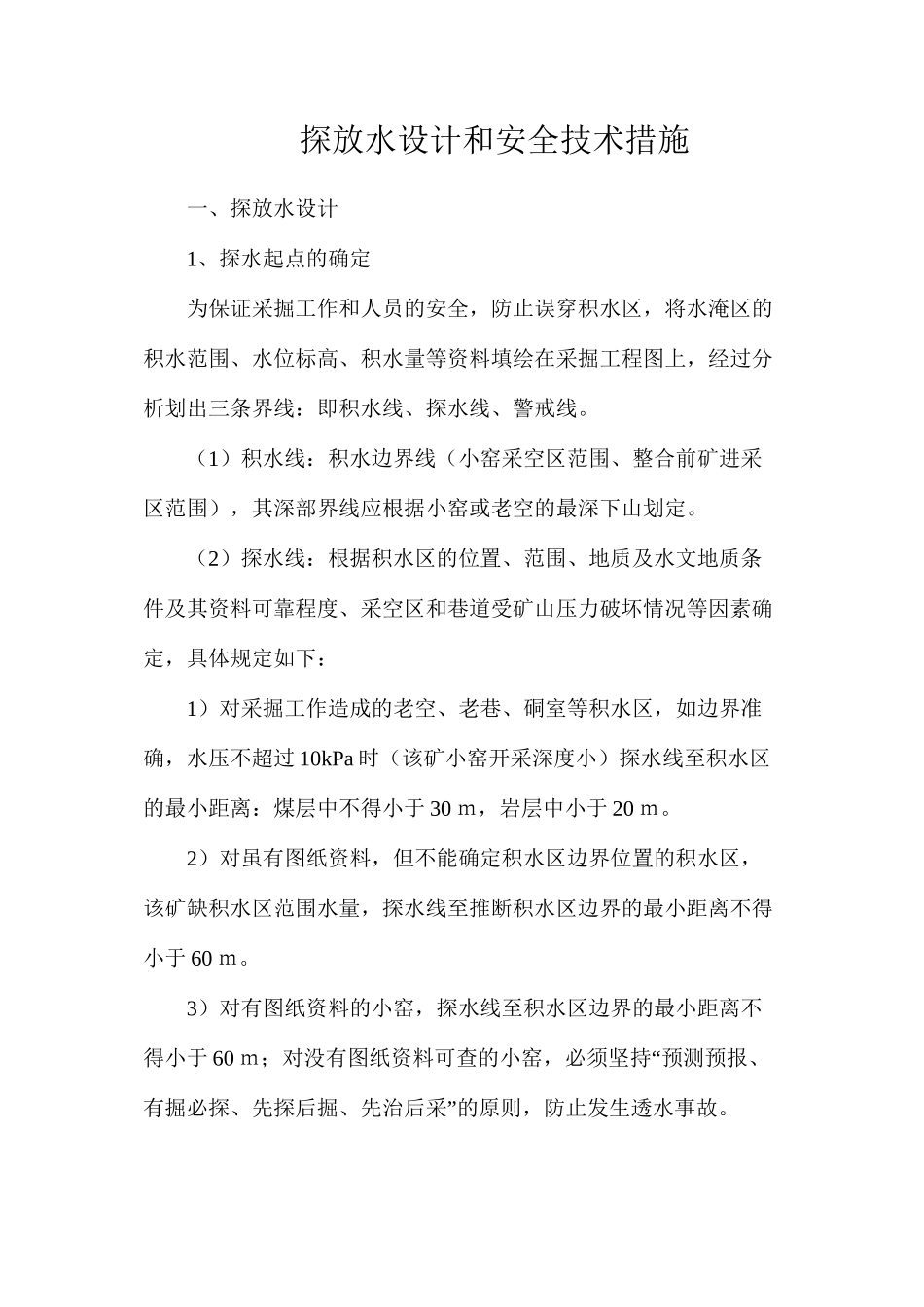

探放水设计和安全技术措施一、探放水设计1、探水起点的确定为保证采掘工作和人员的安全，防止误穿积水区，将水淹区的积水范围、水位标高、积水量等资料填绘在采掘工程图上，经过分析划出三条界线：即积水线、探水线、警戒线
（1）积水线：积水边界线（小窑采空区范围、整合前矿进采区范围），其深部界线应根据小窑或老空的最深下山划定
（2）探水线：根据积水区的位置、范围、地质及水文地质条件及其资料可靠程度、采空区和巷道受矿山压力破坏情况等因素确定，具体规定如下：1）对采掘工作造成的老空、老巷、硐室等积水区，如边界准确，水压不超过 10kPa 时（该矿小窑开采深度小）探水线至积水区的最小距离：煤层中不得小于 30 ｍ，岩层中小于 20 ｍ
2）对虽有图纸资料，但不能确定积水区边界位置的积水区，该矿缺积水区范围水量，探水线至推断积水区边界的最小距离不得小于 60 ｍ
3）对有图纸资料的小窑，探水线至积水区边界的最小距离不得小于 60“ｍ；对没有图纸资料可查的小窑，必须坚持 预测预报、”有掘必探、先探后掘、先治后采 的原则，防止发生透水事故

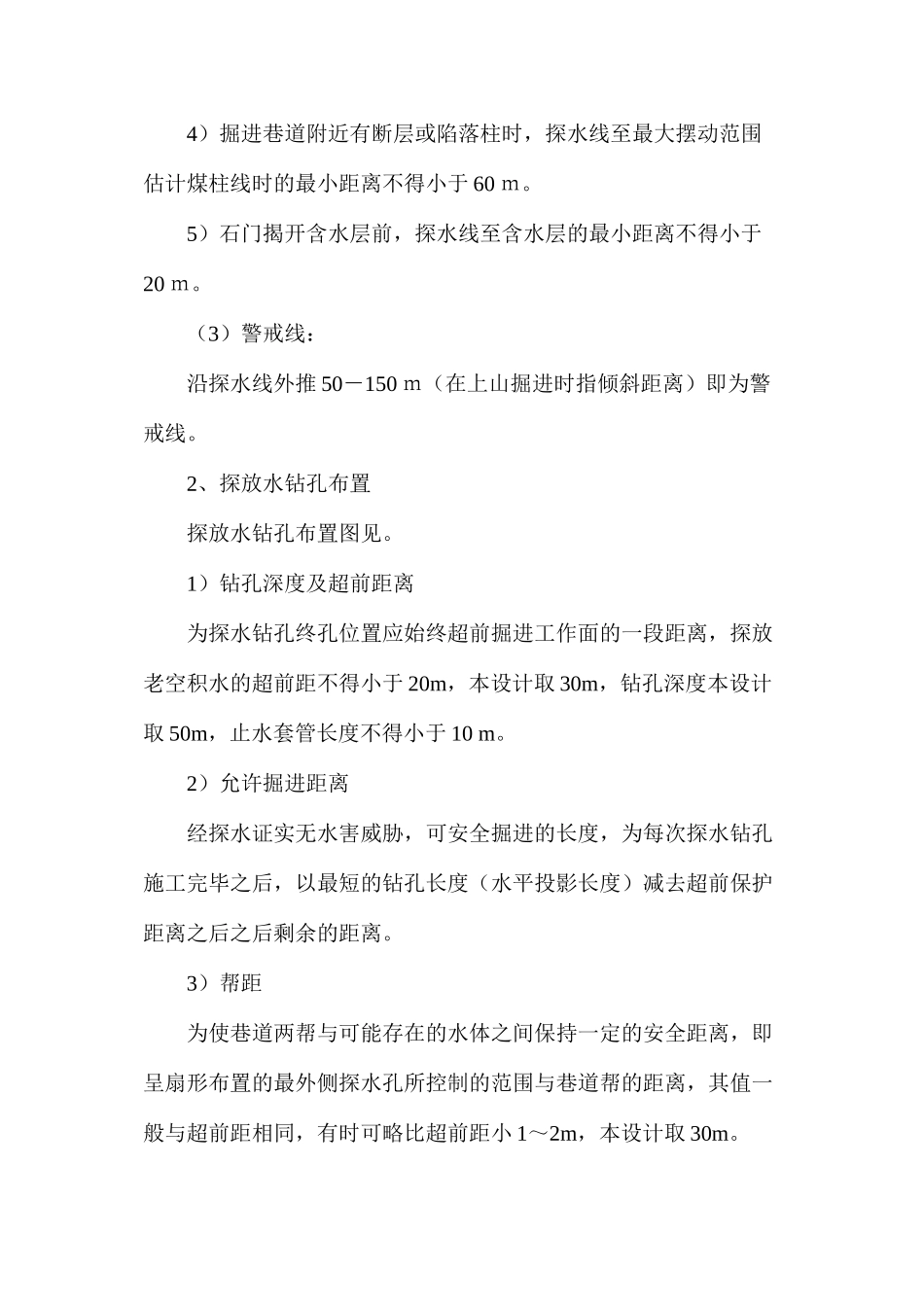

4）掘进巷道附近有断层或陷落柱时，探水线至最大摆动范围估计煤柱线时的最小距离不得小于 60 ｍ
5）石门揭开含水层前，探水线至含水层的最小距离不得小于20 ｍ
（3）警戒线：沿探水线外推 50－150 ｍ（在上山掘进时指倾斜距离）即为警戒线
2、探放水钻孔布置探放水钻孔布置图见
1）钻孔深度及超前距离为探水钻孔终孔位置应始终超前掘进工作面的一段距离，探放老空积水的超前距不得小于 20m，本设计取 30m，钻孔深度本设计取 50m，止水套管长度不得小于 10 m
2）允许掘进距离经探水证实无水害威胁，可安全掘进的长度，为每次探水钻孔施工完毕之后，以最短的钻孔长度（水平投影长度）减去超前保护距离之后之后剩余的距离
3）帮距为使巷道两帮与可能存在的水体之间保持一定的安
