探析析排涝防洪节制水闸如何加固

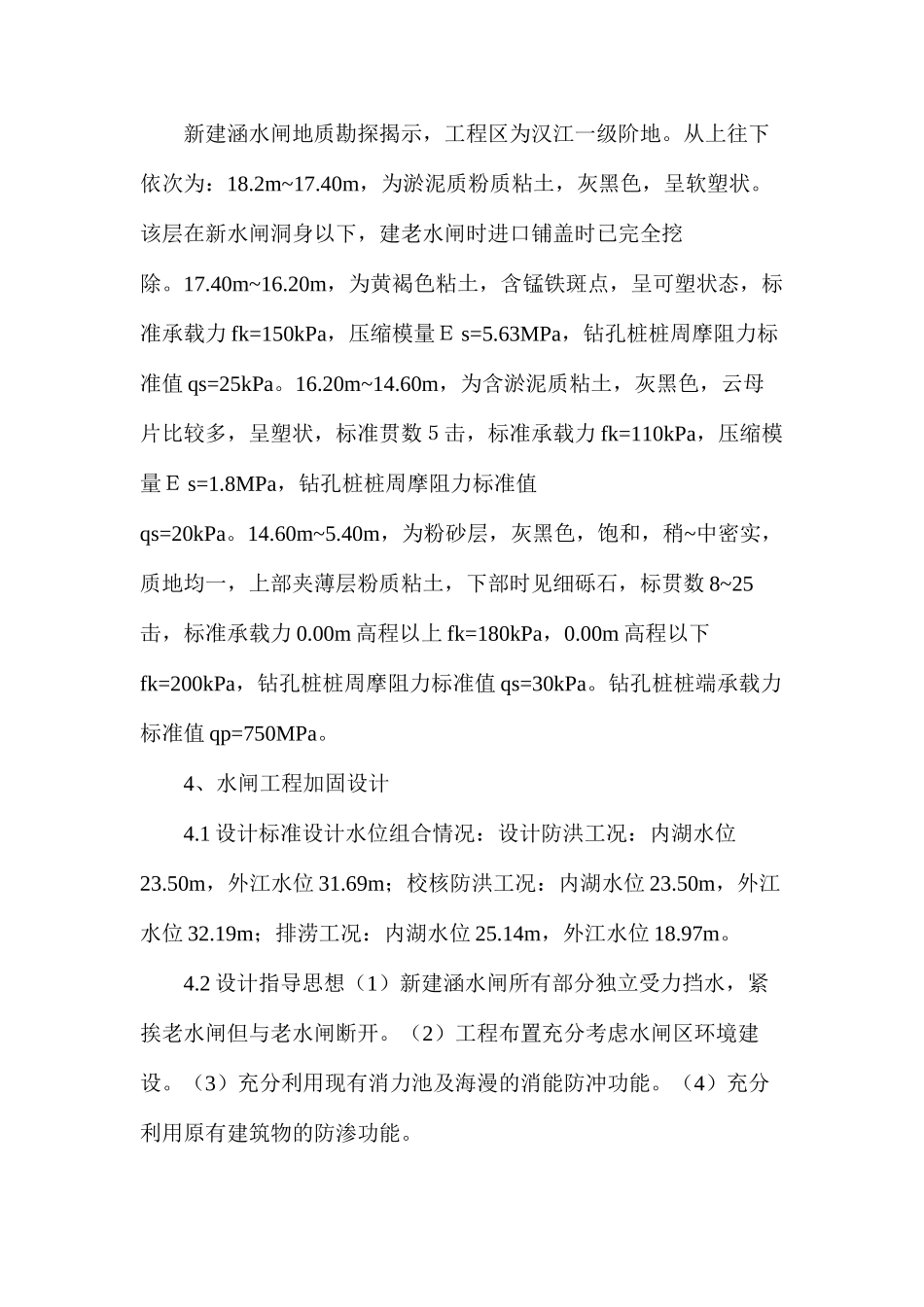

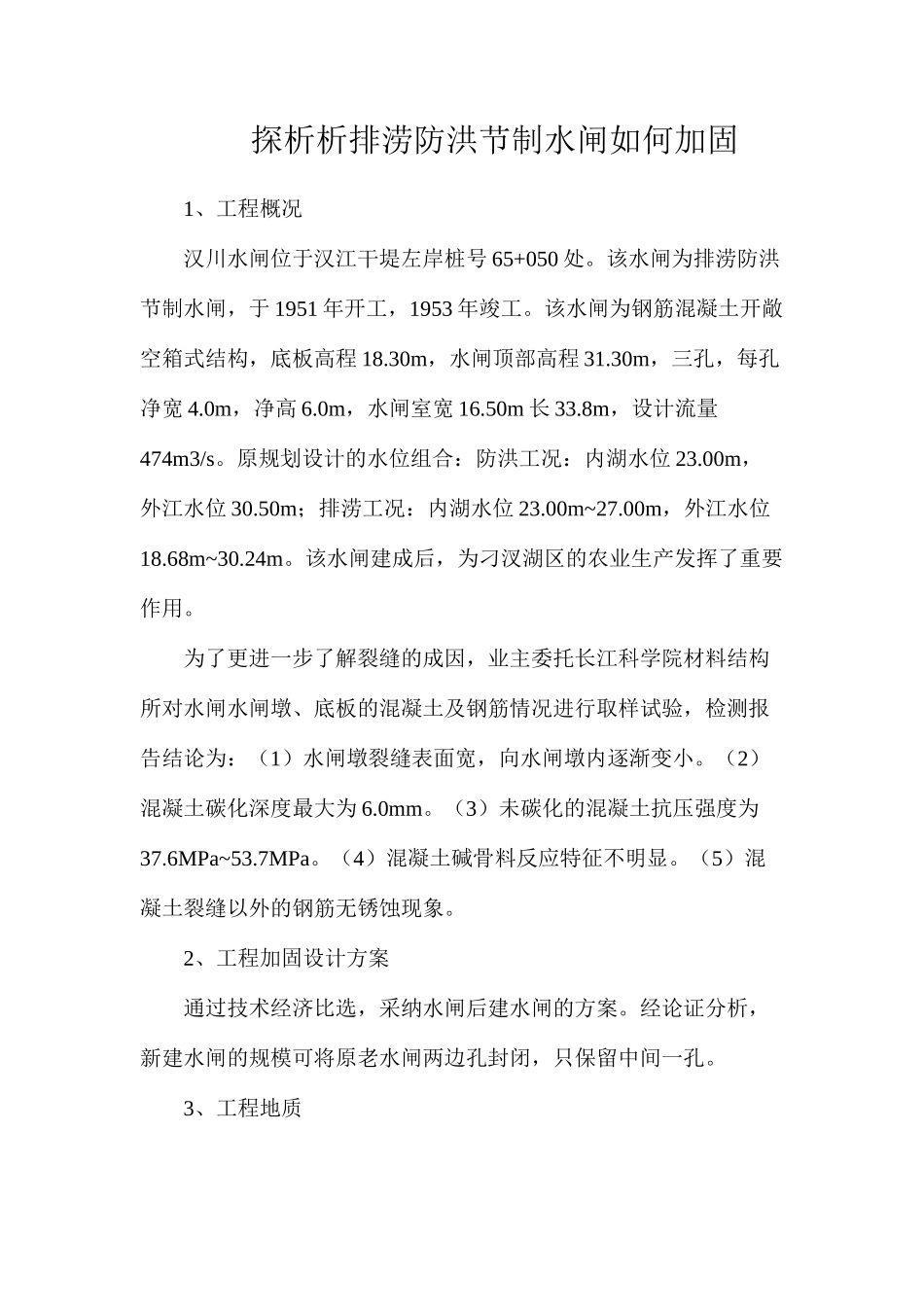

探析析排涝防洪节制水闸如何加固1、工程概况汉川水闸位于汉江干堤左岸桩号 65+050 处。该水闸为排涝防洪节制水闸，于 1951 年开工，1953 年竣工。该水闸为钢筋混凝土开敞空箱式结构，底板高程 18.30m，水闸顶部高程 31.30m，三孔，每孔净宽 4.0m，净高 6.0m，水闸室宽 16.50m 长 33.8m，设计流量474m3/s。原规划设计的水位组合：防洪工况：内湖水位 23.00m，外江水位 30.50m；排涝工况：内湖水位 23.00m~27.00m，外江水位18.68m~30.24m。该水闸建成后，为刁汊湖区的农业生产发挥了重要作用。为了更进一步了解裂缝的成因，业主委托长江科学院材料结构所对水闸水闸墩、底板的混凝土及钢筋情况进行取样试验，检测报告结论为：（1）水闸墩裂缝表面宽，向水闸墩内逐渐变小。（2）混凝土碳化深度最大为 6.0mm。（3）未碳化的混凝土抗压强度为37.6MPa~53.7MPa。（4）混凝土碱骨料反应特征不明显。（5）混凝土裂缝以外的钢筋无锈蚀现象。2、工程加固设计方案通过技术经济比选，采纳水闸后建水闸的方案。经论证分析，新建水闸的规模可将原老水闸两边孔封闭，只保留中间一孔。3、工程地质新建涵水闸地质勘探揭示，工程区为汉江一级阶地。从上往下依次为：18.2m~17.40m，为淤泥质粉质粘土，灰黑色，呈软塑状。该层在新水闸洞身以下，建老水闸时进口铺盖时已完全挖除。17.40m~16.20m，为黄褐色粘土，含锰铁斑点，呈可塑状态，标准承载力 fk=150kPa，压缩模量Ｅ s=5.63MPa，钻孔桩桩周摩阻力标准值 qs=25kPa。16.20m~14.60m，为含淤泥质粘土，灰黑色，云母片比较多，呈塑状，标准贯数５击，标准承载力 fk=110kPa，压缩模量Ｅ s=1.8MPa，钻孔桩桩周摩阻力标准值qs=20kPa。14.60m~5.40m，为粉砂层，灰黑色，饱和，稍~中密实，质地均一，上部夹薄层粉质粘土，下部时见细砾石，标贯数 8~25击，标准承载力 0.00m 高程以上 fk=180kPa，0.00m 高程以下fk=200kPa，钻孔桩桩周摩阻力标准值 qs=30kPa。钻孔桩桩端承载力标准值 qp=750MPa。4、水闸工程加固设计4.1 设计标准设计水位组合情况：设计防洪工况：内湖水位23.50m，外江水位 31.69m；校核防洪工况：内湖水位 23.50m，外江水位 32.19m；排涝工况：内湖水位 25.14m，外江水位 18.97m。4.2 设计指导思想（1）新建涵水闸所有部分独立受力挡水，紧挨老水闸但与老水闸断开。（2）工程布置充分考虑水闸区环境建设。（3）充分利用现有消力池及海漫的消能防冲功能。（4）充分利用原有建...
