【志鸿优化设计】（浙江专用）2014届高考物理一轮复习 第十章 交变电流第二节理想变压器电能的输送教学案

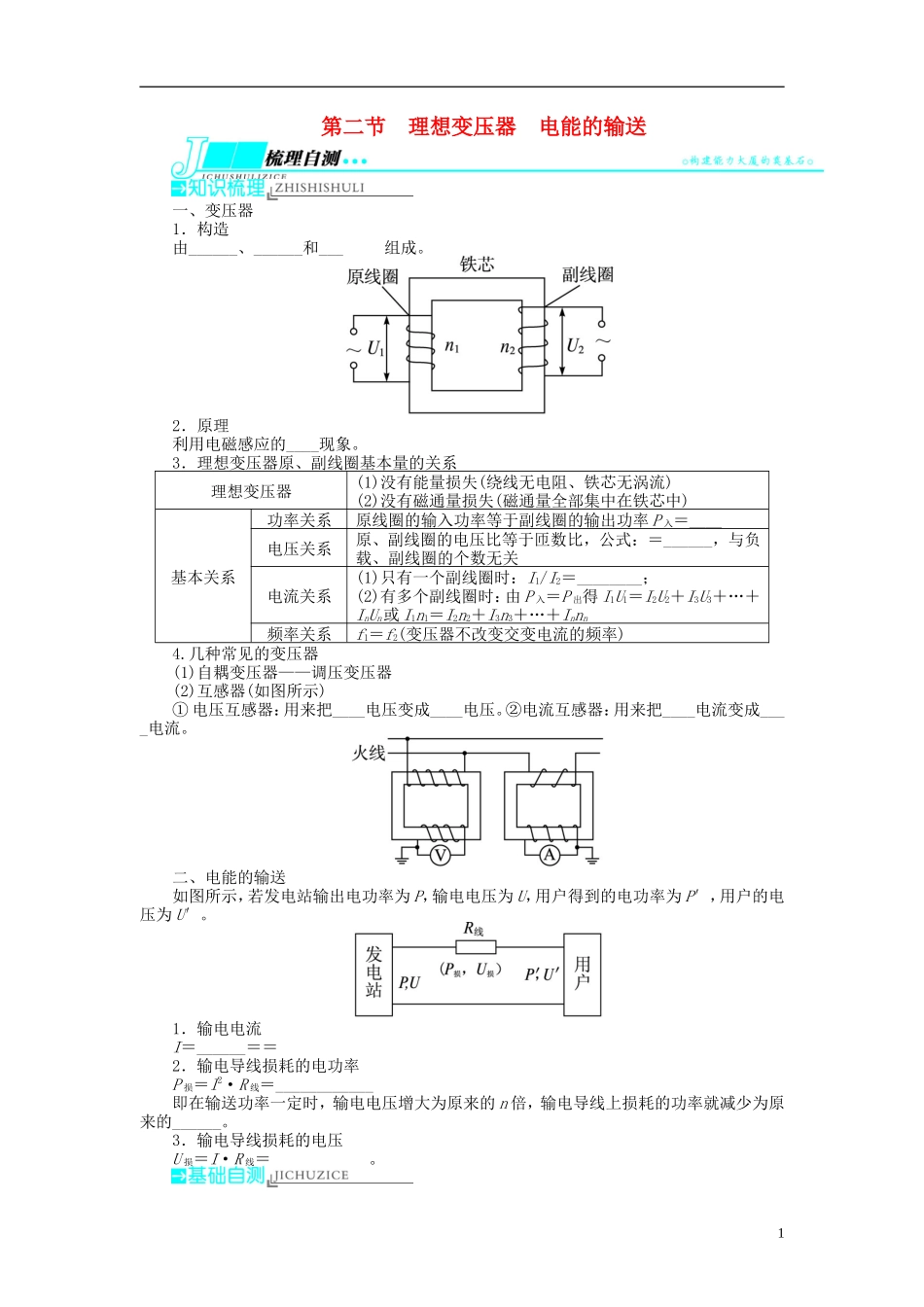

第二节 理想变压器 电能的输送一、变压器1．构造由______、______和________组成。2．原理利用电磁感应的____现象。3．理想变压器原、副线圈基本量的关系理想变压器(1)没有能量损失(绕线无电阻、铁芯无涡流)(2)没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系原线圈的输入功率等于副线圈的输出功率 P 入＝____电压关系原、副线圈的电压比等于匝数比，公式：＝______，与负载、副线圈的个数无关电流关系(1)只有一个副线圈时：I1/I2＝________；(2)有多个副线圈时：由 P 入＝P 出得 I1U1＝I2U2＋I3U3＋…＋InUn或 I1n1＝I2n2＋I3n3＋…＋Innn频率关系f1＝f2(变压器不改变交变电流的频率)4.几种常见的变压器(1)自耦变压器——调压变压器(2)互感器(如图所示)① 电压互感器：用来把____电压变成____电压。②电流互感器：用来把____电流变成____电流。二、电能的输送如图所示，若发电站输出电功率为 P，输电电压为 U，用户得到的电功率为 P′，用户的电压为 U′。1．输电电流I＝______＝＝2．输电导线损耗的电功率P 损＝I2·R 线＝____________即在输送功率一定时，输电电压增大为原来的 n 倍，输电导线上损耗的功率就减少为原来的______。3．输电导线损耗的电压U 损＝I·R 线＝____________。11．(2012·福州质检)如图所示，理想变压器原、副线圈匝数之比 n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻 R 相连组成闭合回路。当直导线 AB 在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，安培表 A1的读数是 12 mA，那么安培表 A2的读数是( )A．0 B．3 mA C．48 mA D．与 R 值大小无关2．(2012·华南师大附中模拟)在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器。下列所示的四个图中，能正确反映其工作原理的是( )3．中国已投产运行的 1 000 kV 特高压输电是目前世界上电压最高的输电工程。假设甲、乙两地原来用 500 kV 的超高压输电，输电线上损耗的电功率为 P。在保持输送电功率和输电线电阻都不变的条件下，现改用 1 000 kV 的特高压输电，若不考虑其他因素的影响，则输电线上损耗的电功率将变为( )A. B. C．2P D．4P4．易错辨析：请你判断下列表述正确与否，对不正确的，请予以更正。(1)原线圈输入电压 U1一定，负载电阻 R 变化时，输出电压 U2也随着变化。(2)理想变压器的副线圈的匝数不论是一匝还是多匝，线圈上的电压总与匝数成正比。(3...
