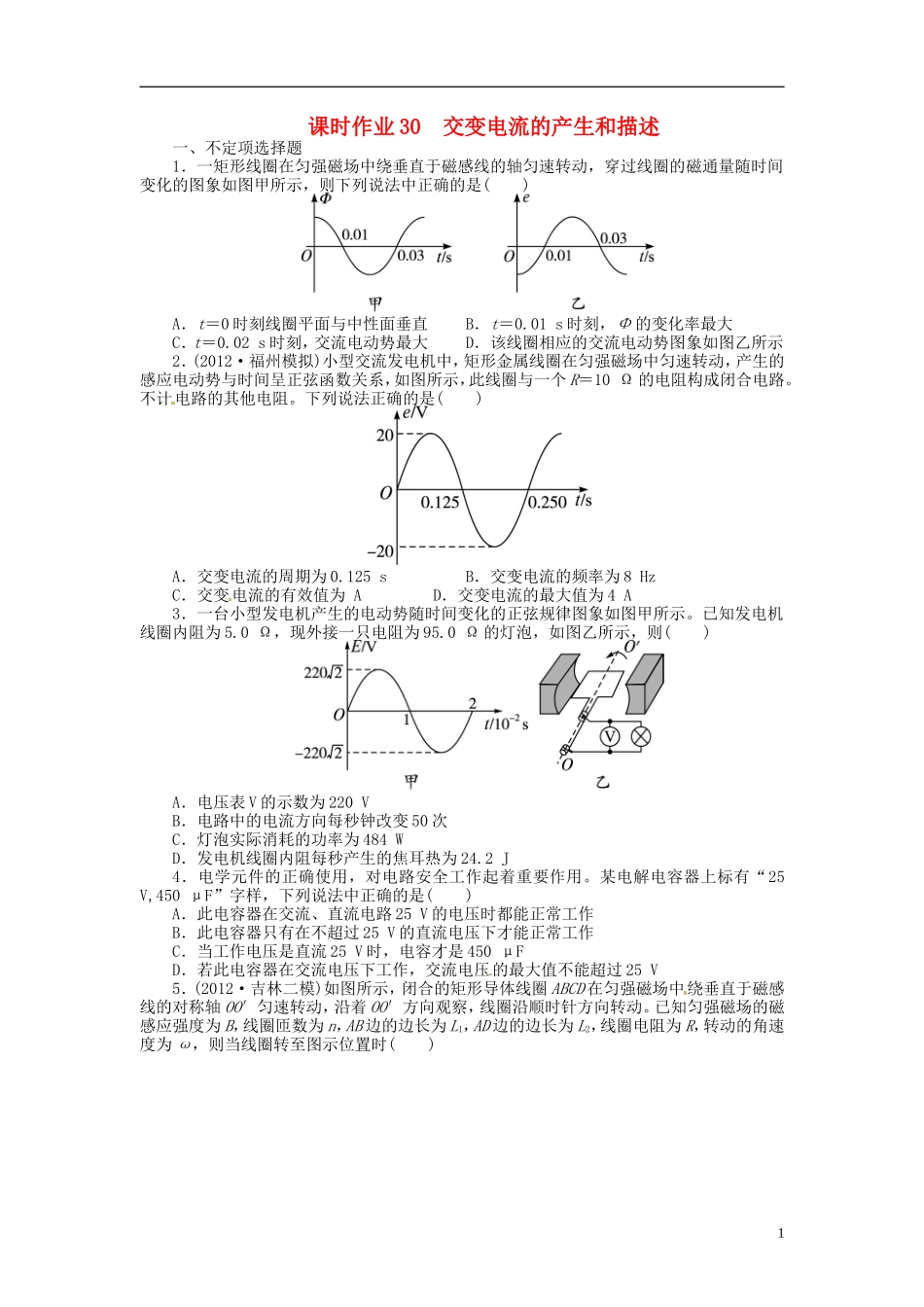

课时作业 30 交变电流的产生和描述一、不定项选择题1．一矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间变化的图象如图甲所示，则下列说法中正确的是( )A．t＝0 时刻线圈平面与中性面垂直B．t＝0.01 s 时刻，Φ 的变化率最大C．t＝0.02 s 时刻，交流电动势最大D．该线圈相应的交流电动势图象如图乙所示2．(2012·福州模拟)小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示，此线圈与一个 R＝10 Ω 的电阻构成闭合电路。不计电路的其他电阻。下列说法正确的是( )A．交变电流的周期为 0.125 sB．交变电流的频率为 8 HzC．交变电流的有效值为 AD．交变电流的最大值为 4 A3．一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。已知发电机线圈内阻为 5.0 Ω，现外接一只电阻为 95.0 Ω 的灯泡，如图乙所示，则( )A．电压表 V 的示数为 220 VB．电路中的电流方向每秒钟改变 50 次C．灯泡实际消耗的功率为 484 WD．发电机线圈内阻每秒产生的焦耳热为 24.2 J4．电学元件的正确使用，对电路安全工作起着重要作用。某电解电容器上标有“25 V,450 μF”字样，下列说法中正确的是( )A．此电容器在交流、直流电路 25 V 的电压时都能正常工作B．此电容器只有在不超过 25 V 的直流电压下才能正常工作C．当工作电压是直流 25 V 时，电容才是 450 μFD．若此电容器在交流电压下工作，交流电压的最大值不能超过 25 V5．(2012·吉林二模)如图所示，闭合的矩形导体线圈 ABCD 在匀强磁场中绕垂直于磁感线的对称轴 OO′匀速转动，沿着 OO′方向观察，线圈沿顺时针方向转动。已知匀强磁场的磁感应强度为 B，线圈匝数为 n，AB 边的边长为 L1，AD 边的边长为 L2，线圈电阻为 R，转动的角速度为 ω，则当线圈转至图示位置时( )1A．线圈中感应电流的方向为 ABCDAB．线圈中的感应电动势为 2nBL2ωC．穿过线圈的磁通量的变化率最大D．线圈 AD 边所受安培力的大小为，方向垂直纸面向里6．某 n 匝线圈，线圈所围面积为 S，匀速转动的角速度为 ω，线圈总电阻为 r，外电路电阻为 R，匀强磁场的磁感应强度为 B。当线圈在外力作用下由图中位置匀速转动 90°过程中，下列说法正确的是( )A．通过 R 的电荷量 q 为B．通过 R 的电荷量 q 为C．外力做的功 W 为D．外力做的功 W 为7．如图所示，...
