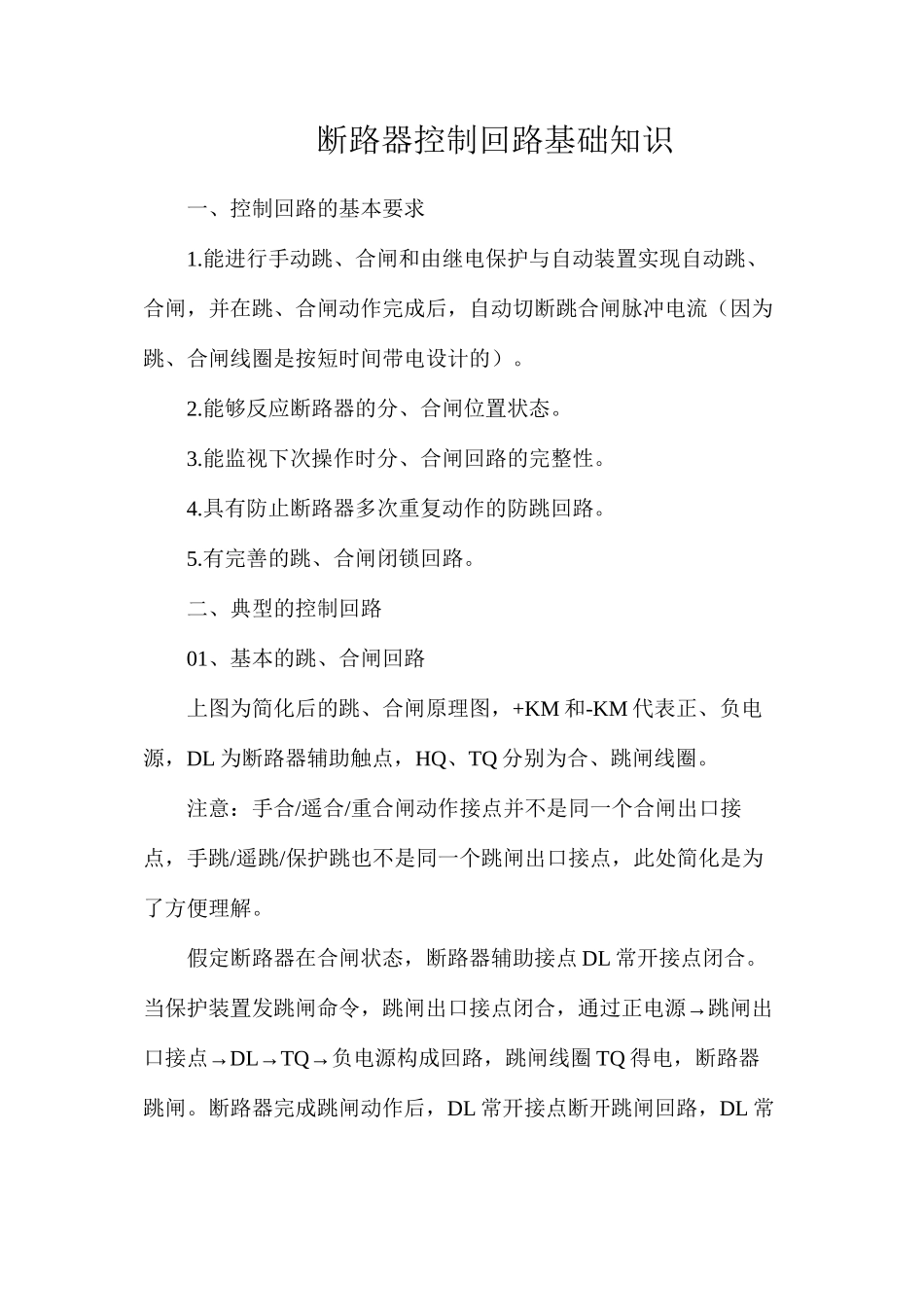

断路器控制回路基础知识

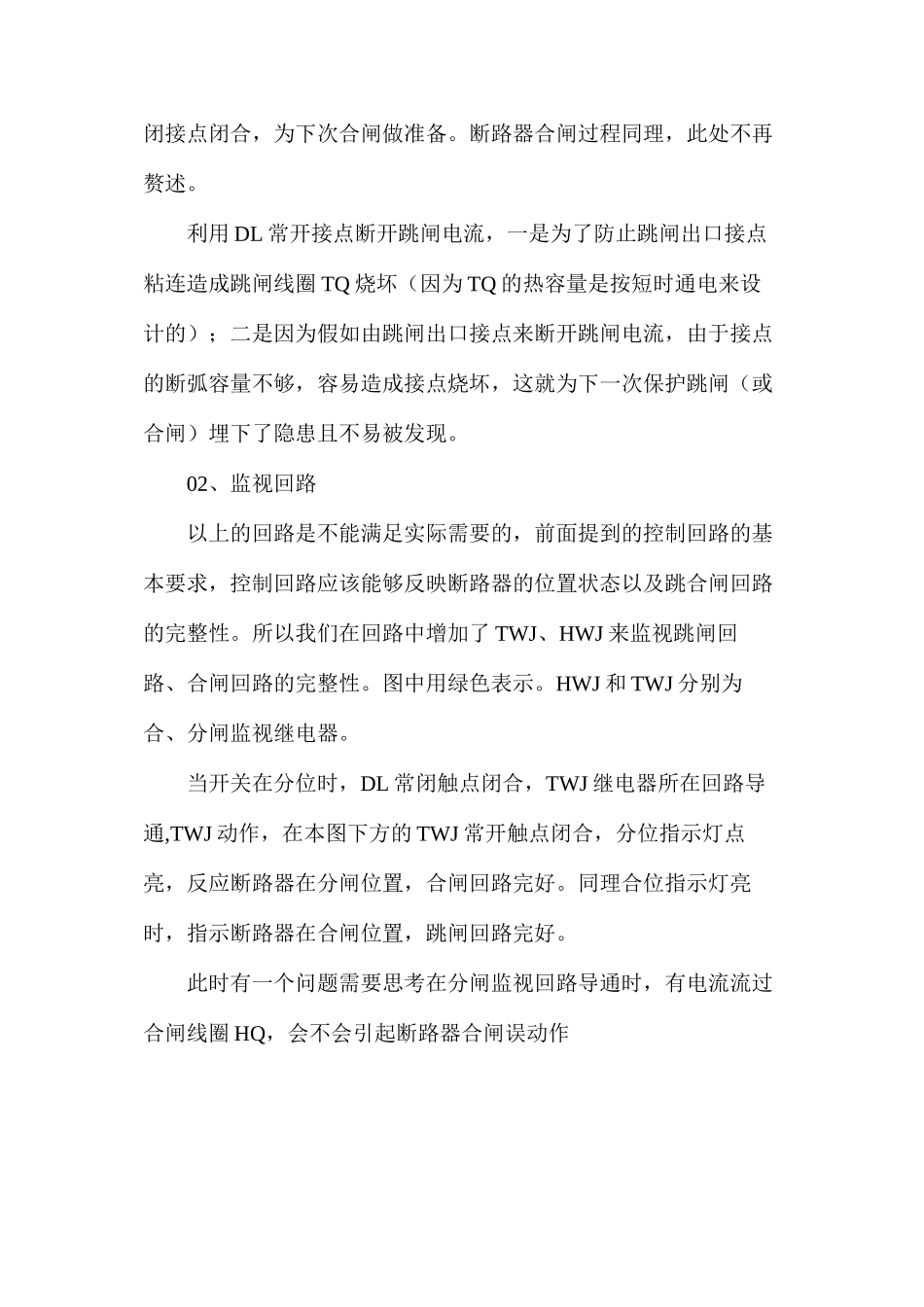

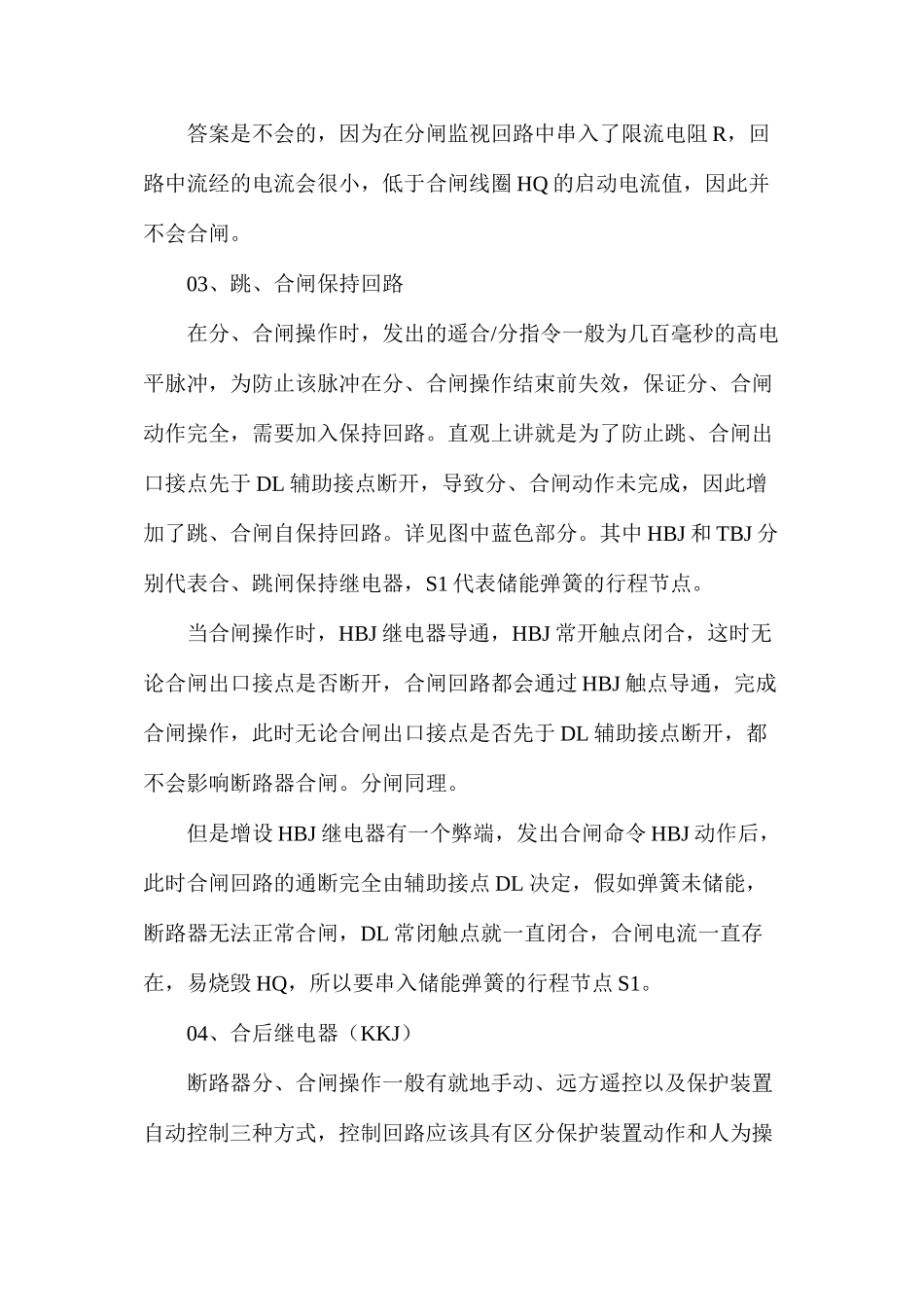

断路器控制回路基础知识一、控制回路的基本要求1.能进行手动跳、合闸和由继电保护与自动装置实现自动跳、合闸，并在跳、合闸动作完成后，自动切断跳合闸脉冲电流（因为跳、合闸线圈是按短时间带电设计的）。2.能够反应断路器的分、合闸位置状态。3.能监视下次操作时分、合闸回路的完整性。4.具有防止断路器多次重复动作的防跳回路。5.有完善的跳、合闸闭锁回路。二、典型的控制回路01、基本的跳、合闸回路上图为简化后的跳、合闸原理图，+KM 和-KM 代表正、负电源，DL 为断路器辅助触点，HQ、TQ 分别为合、跳闸线圈。注意：手合/遥合/重合闸动作接点并不是同一个合闸出口接点，手跳/遥跳/保护跳也不是同一个跳闸出口接点，此处简化是为了方便理解。假定断路器在合闸状态，断路器辅助接点 DL 常开接点闭合。→当保护装置发跳闸命令，跳闸出口接点闭合，通过正电源跳闸出→口接点DL→TQ→负电源构成回路，跳闸线圈 TQ 得电，断路器跳闸。断路器完成跳闸动作后，DL 常开接点断开跳闸回路，DL 常闭接点闭合，为下次合闸做准备。断路器合闸过程同理，此处不再赘述。利用 DL 常开接点断开跳闸电流，一是为了防止跳闸出口接点粘连造成跳闸线圈 TQ 烧坏（因为 TQ 的热容量是按短时通电来设计的）；二是因为假如由跳闸出口接点来断开跳闸电流，由于接点的断弧容量不够，容易造成接点烧坏，这就为下一次保护跳闸（或合闸）埋下了隐患且不易被发现。02、监视回路以上的回路是不能满足实际需要的，前面提到的控制回路的基本要求，控制回路应该能够反映断路器的位置状态以及跳合闸回路的完整性。所以我们在回路中增加了 TWJ、HWJ 来监视跳闸回路、合闸回路的完整性。图中用绿色表示。HWJ 和 TWJ 分别为合、分闸监视继电器。当开关在分位时，DL 常闭触点闭合，TWJ 继电器所在回路导通,TWJ 动作，在本图下方的 TWJ 常开触点闭合，分位指示灯点亮，反应断路器在分闸位置，合闸回路完好。同理合位指示灯亮时，指示断路器在合闸位置，跳闸回路完好。此时有一个问题需要思考在分闸监视回路导通时，有电流流过合闸线圈 HQ，会不会引起断路器合闸误动作答案是不会的，因为在分闸监视回路中串入了限流电阻 R，回路中流经的电流会很小，低于合闸线圈 HQ 的启动电流值，因此并不会合闸。03、跳、合闸保持回路在分、合闸操作时，发出的遥合/分指令一般为几百毫秒的高电平脉冲，为防止该脉冲在分、合闸操作结束前失效，保证分、合闸动作完全，...
