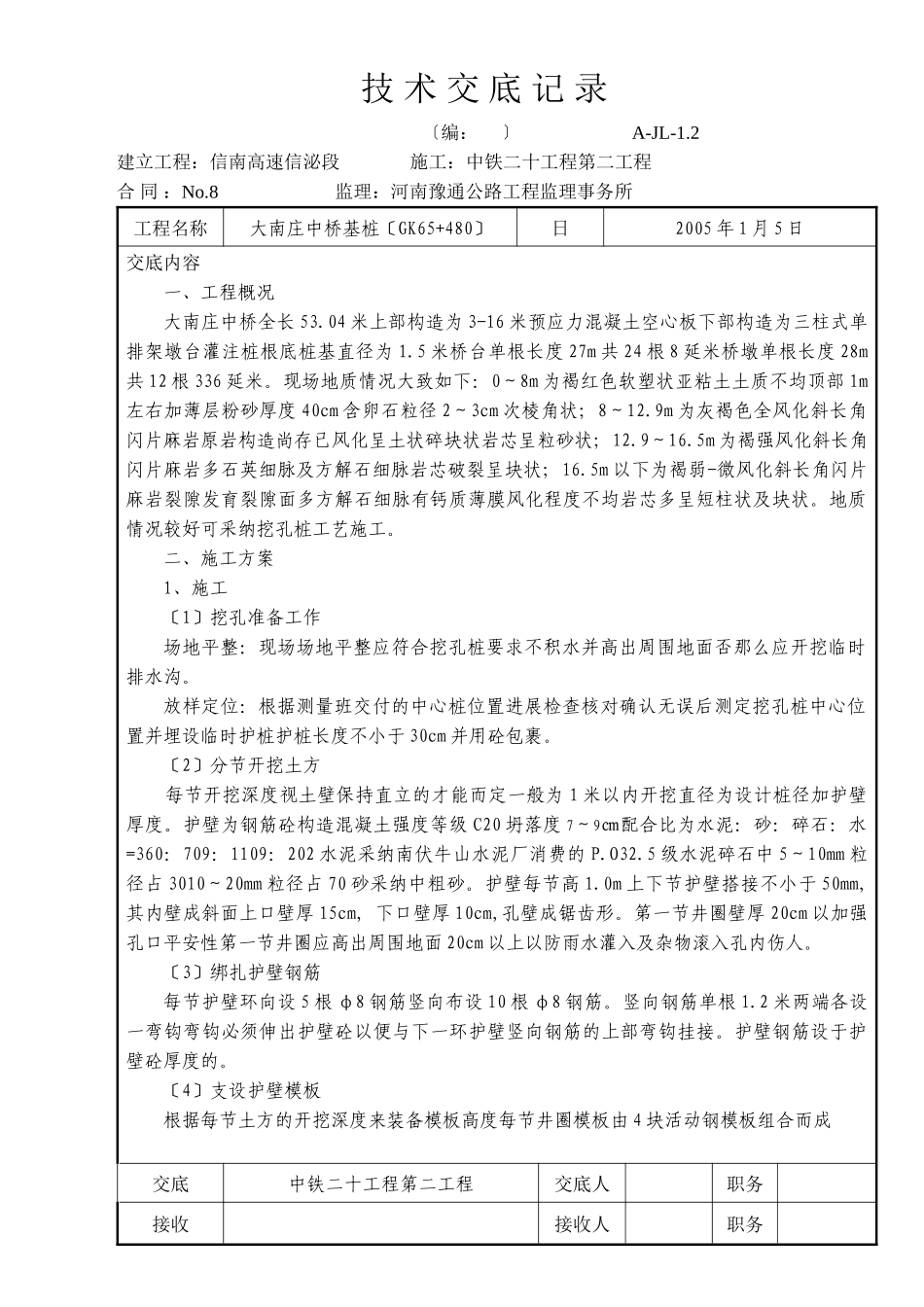

技 术 交 底 记 录 〔编：〕A-JL-1.2 建立工程：信南高速信泌段施工：中铁二十工程第二工程 合 同 ：No.8 监理：河南豫通公路工程监理事务所工程名称大南庄中桥基桩〔GK65+480〕日2005 年 1 月 5 日交底内容一、工程概况大南庄中桥全长 53.04 米上部构造为 3-16 米预应力混凝土空心板下部构造为三柱式单排架墩台灌注桩根底桩基直径为 1.5 米桥台单根长度 27m 共 24 根 8 延米桥墩单根长度 28m共 12 根 336 延米。现场地质情况大致如下：0～8m 为褐红色软塑状亚粘土土质不均顶部 1m左右加薄层粉砂厚度 40cm 含卵石粒径 2～3cm 次棱角状；8～12.9m 为灰褐色全风化斜长角闪片麻岩原岩构造尚存已风化呈土状碎块状岩芯呈粒砂状；12.9～16.5m 为褐强风化斜长角闪片麻岩多石英细脉及方解石细脉岩芯破裂呈块状；16.5m 以下为褐弱-微风化斜长角闪片麻岩裂隙发育裂隙面多方解石细脉有钙质薄膜风化程度不均岩芯多呈短柱状及块状。地质情况较好可采纳挖孔桩工艺施工。二、施工方案1、施工〔1〕挖孔准备工作场地平整：现场场地平整应符合挖孔桩要求不积水并高出周围地面否那么应开挖临时排水沟。放样定位：根据测量班交付的中心桩位置进展检查核对确认无误后测定挖孔桩中心位置并埋设临时护桩护桩长度不小于 30cm 并用砼包裹。〔2〕分节开挖土方 每节开挖深度视土壁保持直立的才能而定一般为 1 米以内开挖直径为设计桩径加护壁厚度。护壁为钢筋砼构造混凝土强度等级 C20 坍落度 7～9㎝配合比为水泥：砂：碎石：水=360：709：1109：202 水泥采纳南伏牛山水泥厂消费的 P.O32.5 级水泥碎石中 5～10mm 粒径占 3010～20mm 粒径占 70 砂采纳中粗砂。护壁每节高 1.0m 上下节护壁搭接不小于 50mm,其内壁成斜面上口壁厚 15cm, 下口壁厚 10cm,孔壁成锯齿形。第一节井圈壁厚 20cm 以加强孔口平安性第一节井圈应高出周围地面 20cm 以上以防雨水灌入及杂物滚入孔内伤人。〔3〕绑扎护壁钢筋每节护壁环向设 5 根 φ8 钢筋竖向布设 10 根 φ8 钢筋。竖向钢筋单根 1.2 米两端各设一弯钩弯钩必须伸出护壁砼以便与下一环护壁竖向钢筋的上部弯钩挂接。护壁钢筋设于护壁砼厚度的。〔4〕支设护壁模板根据每节土方的开挖深度来装备模板高度每节井圈模板由 4 块活动钢模板组合而成 交底中铁二十工程第二工程交底人职务接收接收人职务 技 术 交 底 记 录 〔编：〕A-JL-1.2 建立工程：信南高速...
