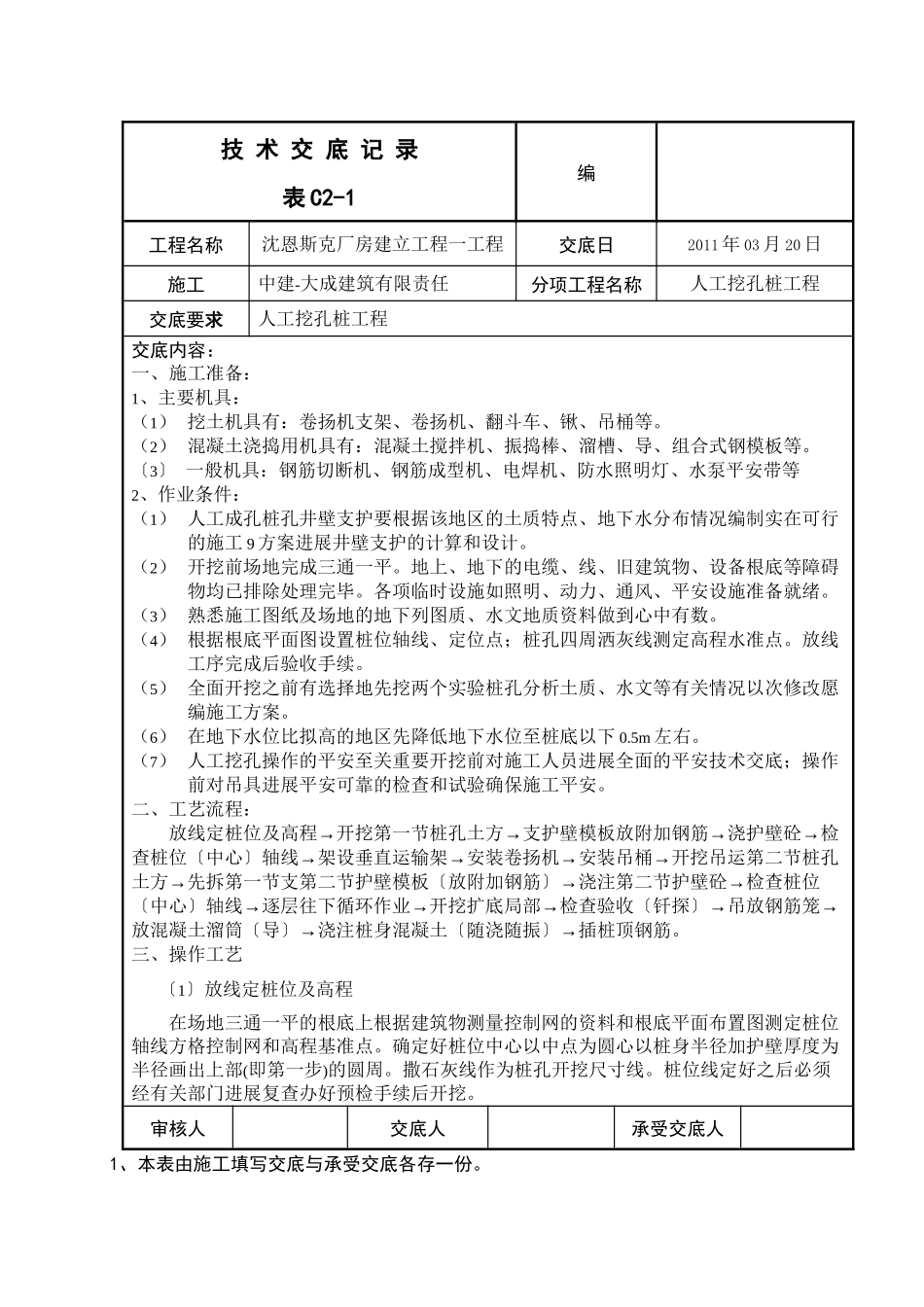

技 术 交 底 记 录表 C2-1编 工程名称沈恩斯克厂房建立工程一工程交底日2011 年 03 月 20 日施工中建-大成建筑有限责任分项工程名称人工挖孔桩工程交底要求人工挖孔桩工程交底内容：一、施工准备：1、主要机具：（1） 挖土机具有：卷扬机支架、卷扬机、翻斗车、锹、吊桶等。（2） 混凝土浇捣用机具有：混凝土搅拌机、振捣棒、溜槽、导、组合式钢模板等。〔3 〕 一般机具：钢筋切断机、钢筋成型机、电焊机、防水照明灯、水泵平安带等2、作业条件：（1） 人工成孔桩孔井壁支护要根据该地区的土质特点、地下水分布情况编制实在可行的施工 9 方案进展井壁支护的计算和设计。（2） 开挖前场地完成三通一平。地上、地下的电缆、线、旧建筑物、设备根底等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施准备就绪。（3） 熟悉施工图纸及场地的地下列图质、水文地质资料做到心中有数。（4） 根据根底平面图设置桩位轴线、定位点；桩孔四周洒灰线测定高程水准点。放线工序完成后验收手续。（5） 全面开挖之前有选择地先挖两个实验桩孔分析土质、水文等有关情况以次修改愿编施工方案。（6） 在地下水位比拟高的地区先降低地下水位至桩底以下 0.5m 左右。（7） 人工挖孔操作的平安至关重要开挖前对施工人员进展全面的平安技术交底；操作前对吊具进展平安可靠的检查和试验确保施工平安。二、工艺流程：→→→→放线定桩位及高程开挖第一节桩孔土方支护壁模板放附加钢筋浇护壁砼检→→→→查桩位〔中心〕轴线架设垂直运输架安装卷扬机安装吊桶开挖吊运第二节桩孔→→→土方先拆第一节支第二节护壁模板〔放附加钢筋〕浇注第二节护壁砼检查桩位→→→→→〔中心〕轴线逐层往下循环作业开挖扩底局部检查验收〔钎探〕吊放钢筋笼→→放混凝土溜筒〔导〕浇注桩身混凝土〔随浇随振〕插桩顶钢筋。三、操作工艺〔1〕放线定桩位及高程在场地三通一平的根底上根据建筑物测量控制网的资料和根底平面布置图测定桩位轴线方格控制网和高程基准点。确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好之后必须经有关部门进展复查办好预检手续后开挖。审核人交底人承受交底人1、本表由施工填写交底与承受交底各存一份。2、当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。技 术 交 底 记 录表 C2-1编 工程名称沈恩斯克厂房建...
