某大厦工程基坑土方开挖、边坡支护与降水监理实施细则

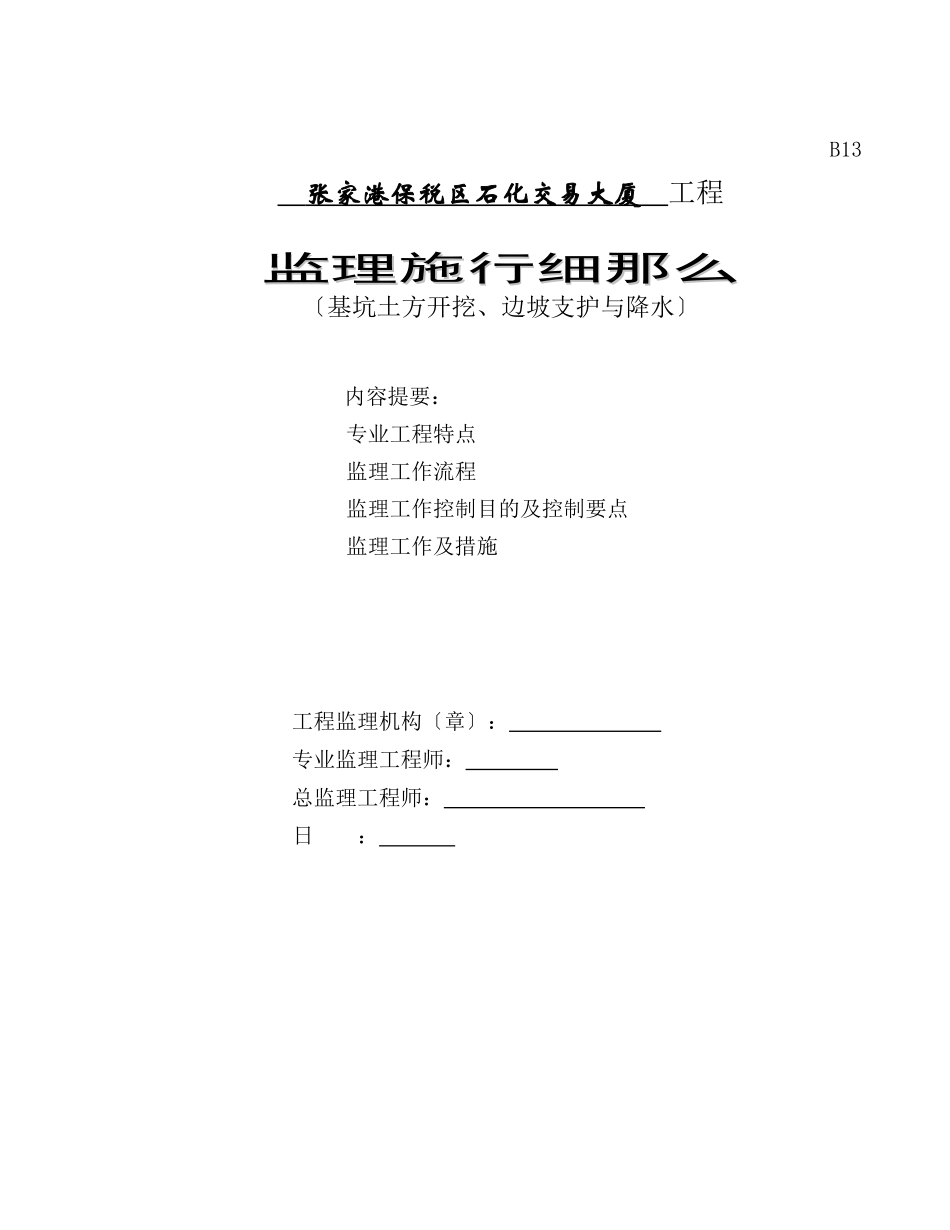

B13 张家港保税区石化交易大厦 工程监理施行细那么监理施行细那么〔基坑土方开挖、边坡支护与降水〕内容提要：专业工程特点监理工作流程监理工作控制目的及控制要点监理工作及措施 工程监理机构〔章〕： 专业监理工程师： 总监理工程师： 日： 张家港保税区石化交易大厦工程深基坑支护监理施行细那么第一章工程概况及深基坑支护工程的特点一、工程概况张家港保税区石化交易大厦工程位于张家港保税区北大门内西侧拟建的石化交易大厦工程为地上二十五层、地下一层。基坑东侧为金港路最近处缺乏 10 米。基坑西侧侧为长江仓储基坑开挖面距道路约20 米左右 道路四周下埋有给水、电缆等压力线。本工程±0.000 相应的黄海标高为 4.6m 根底底板厚度 2.2 米裙楼根底底板厚度 0.7米基坑面积约 11960mm2周长约 430m。本工程底板标高-6.95m～-6.45m 自然地坪标高为-1.5m～-1.0m 基坑挖深 4.95m～5.45m 因本基坑外沿均布 DL1 较底板深 80cm 故基坑深度定为 5.75m～6.25m〔西北角部分〕。二、深基坑支护工程特点1、支护型式：根据基坑周围环境条件结合场地的工程地质情况及基坑开挖深度的不“同本着 平安可靠、经济合理、技术可行、方便施工〞的原那么本基坑各区段实行的详细支护措施为：开挖深度 5.75 米实行的二级放坡：上下层均采纳 1:0.5 放坡中间留有 0.5 米平台坡面共设置 4 排土钉均为 Φ48*3 钢注浆型土钉注浆量为 40Kg/m 入射角度均为 15°。第一、二排土钉长度均为 L=9m@1200 第三、四排土钉长度均为 L=6m@1200；纵向间距：第一排沿坡顶向下均为1.3m 第一～四排纵向间距均为 1.3m。面网由内到外依次为：Φ6@250×250 钢筋网、每排土钉端部程度及斜向焊接一道 Φ12 加强筋。在坡顶与第一排土钉之间沿程度方向设置一排 Φ50@2000 的泄水。部分开挖深度 6.25m。采纳二级放坡：上下层均采纳 1:0.5 放坡中间留有 0.5m 平台坡面共设置四排土钉均为 Φ48*3 钢注浆型土钉注浆量均为 40kg/m 入射角度均为 15°。第一、二排土钉长度均为 L=9m@1200 第三、四排土钉长度均为 L=6m@1200；纵向间距:第一排沿坡顶向下均为1.3m 第一～四排纵向间距均为 1.4 米。面网由内到外依次为 Φ6@250×250 钢筋网、每排土钉端部程度及斜向焊接一道 Φ12 加强筋。在坡顶向下〔1.6m〕填土与粉土交界处沿程度方向设置一排 Φ50@2000 的排水。2、降水方式：基坑降水：根据岩土勘测综合考虑基坑周边环境、...
