某大桥下部结构技术交底

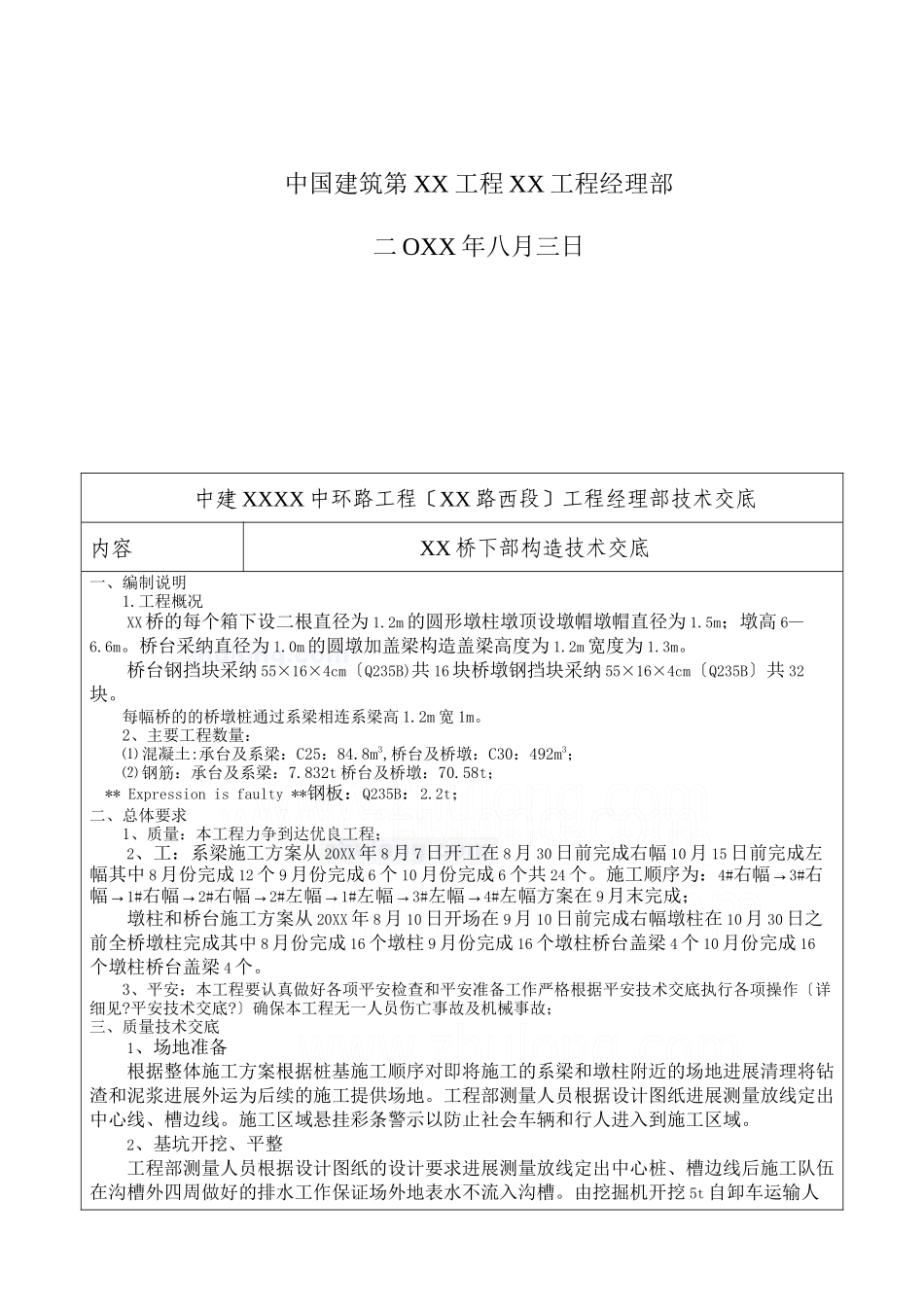

XX 中环路工程〔XX 路西段〕建立工程XX 桥下部构造技术交底中国建筑第 XX 工程 XX 工程经理部二 OXX 年八月三日中建 XXXX 中环路工程〔XX 路西段〕工程经理部技术交底内容XX 桥下部构造技术交底一、编制说明1.工程概况XX 桥的每个箱下设二根直径为 1.2m 的圆形墩柱墩顶设墩帽墩帽直径为 1.5m；墩高 6—6.6m。桥台采纳直径为 1.0m 的圆墩加盖梁构造盖梁高度为 1.2m 宽度为 1.3m。桥台钢挡块采纳 55×16×4cm〔Q235B)共 16 块桥墩钢挡块采纳 55×16×4cm〔Q235B〕共 32块。每幅桥的的桥墩桩通过系梁相连系梁高 1.2m 宽 1m。2、主要工程数量：⑴ 混凝土:承台及系梁：C25：84.8m3,桥台及桥墩：C30：492m3；⑵ 钢筋：承台及系梁：7.832t 桥台及桥墩：70.58t； ** Expression is faulty **钢板：Q235B：2.2t；二、总体要求1、质量：本工程力争到达优良工程；2、工：系梁施工方案从 20XX 年 8 月 7 日开工在 8 月 30 日前完成右幅 10 月 15 日前完成左幅其中 8 月份完成 12 个 9 月份完成 6 个 10 月份完成 6 个共 24 个。施工顺序为：4#→右幅3#右→幅1#→右幅2#→右幅2#→左幅1#→左幅3#→左幅4#左幅方案在 9 月末完成；墩柱和桥台施工方案从 20XX 年 8 月 10 日开场在 9 月 10 日前完成右幅墩柱在 10 月 30 日之前全桥墩柱完成其中 8 月份完成 16 个墩柱 9 月份完成 16 个墩柱桥台盖梁 4 个 10 月份完成 16个墩柱桥台盖梁 4 个。3、平安：本工程要认真做好各项平安检查和平安准备工作严格根据平安技术交底执行各项操作〔详细见?平安技术交底?〕确保本工程无一人员伤亡事故及机械事故； 三、质量技术交底1、场地准备根据整体施工方案根据桩基施工顺序对即将施工的系梁和墩柱附近的场地进展清理将钻渣和泥浆进展外运为后续的施工提供场地。工程部测量人员根据设计图纸进展测量放线定出中心线、槽边线。施工区域悬挂彩条警示以防止社会车辆和行人进入到施工区域。2、基坑开挖、平整工程部测量人员根据设计图纸的设计要求进展测量放线定出中心桩、槽边线后施工队伍在沟槽外四周做好的排水工作保证场外地表水不流入沟槽。由挖掘机开挖 5t 自卸车运输人工开挖配合。开挖方式以机械开挖为主人工开挖进展配合。土方采纳分段开挖的方式进展一次开挖至系梁底设计高程下 30.0cm 随后进展砂砾回填人工夯实至系梁底高程挖出的土方用自卸运土车运至指定淤泥...
