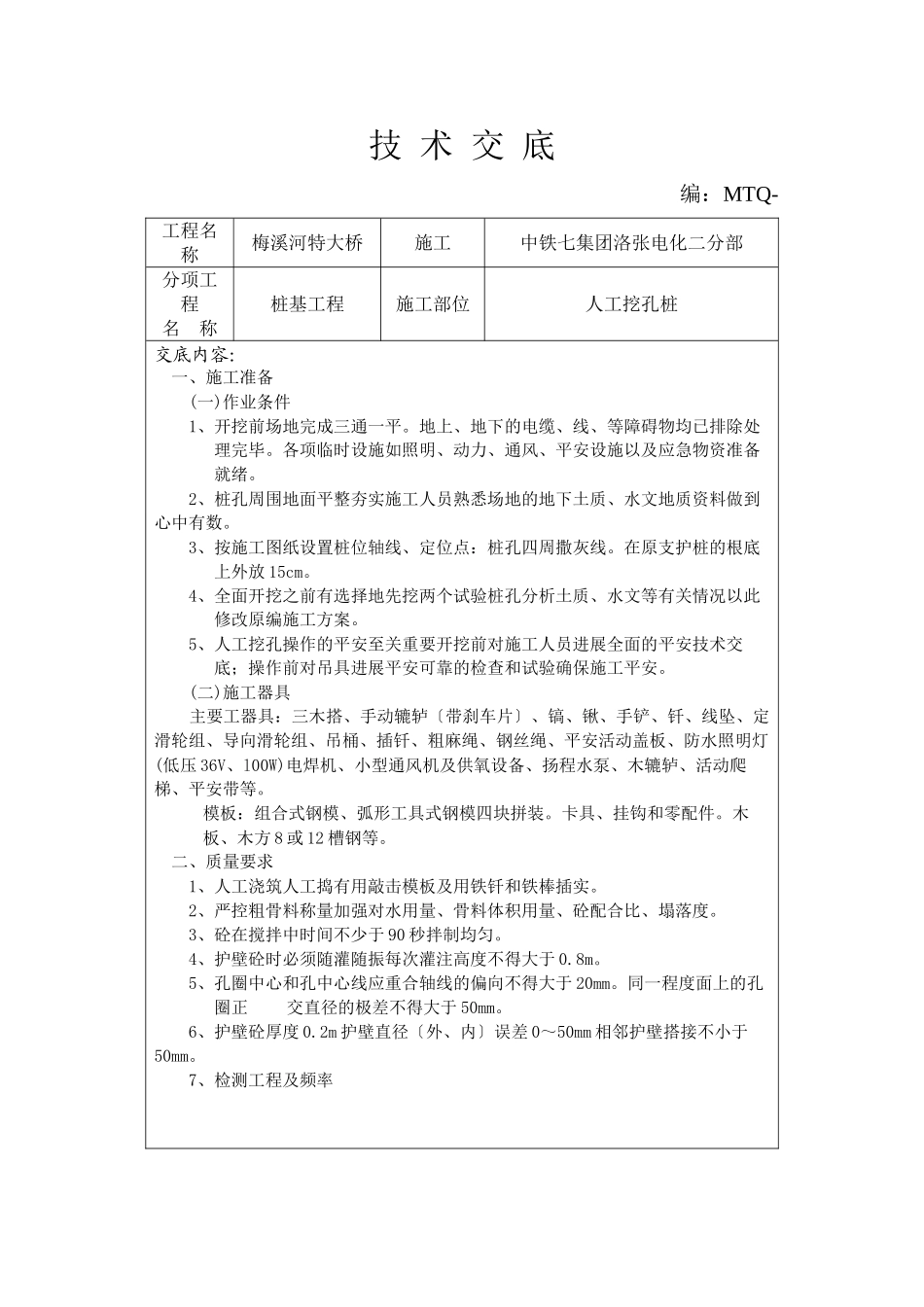

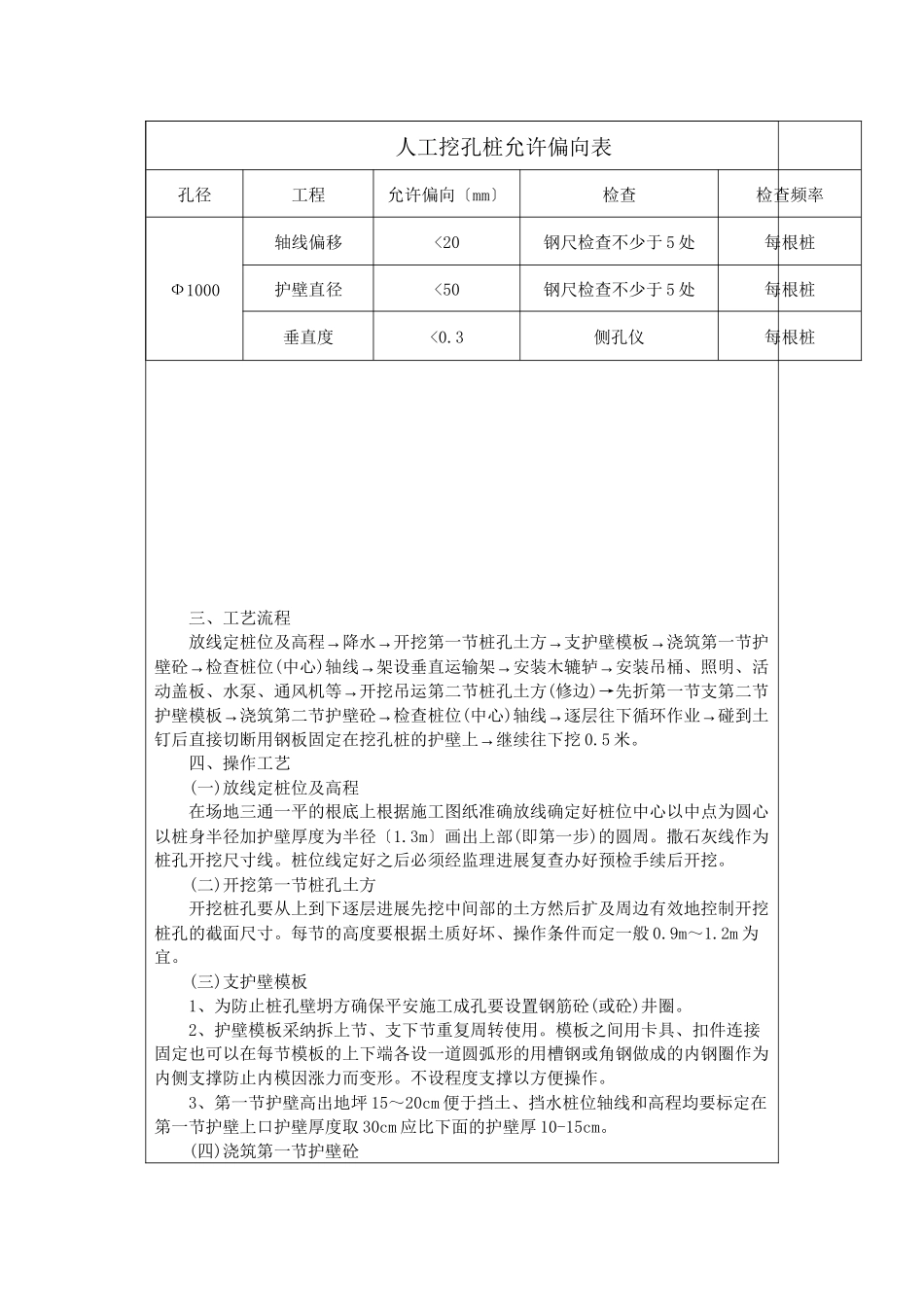

技 术 交 底编：MTQ- 工程名称梅溪河特大桥施工中铁七集团洛张电化二分部分项工程 名称桩基工程施工部位人工挖孔桩交底内容： 一、施工准备 (一)作业条件 1、开挖前场地完成三通一平。地上、地下的电缆、线、等障碍物均已排除处理完毕。各项临时设施如照明、动力、通风、平安设施以及应急物资准备就绪。 2、桩孔周围地面平整夯实施工人员熟悉场地的地下土质、水文地质资料做到心中有数。 3、按施工图纸设置桩位轴线、定位点：桩孔四周撒灰线。在原支护桩的根底上外放 15cm。 4、全面开挖之前有选择地先挖两个试验桩孔分析土质、水文等有关情况以此修改原编施工方案。 5、人工挖孔操作的平安至关重要开挖前对施工人员进展全面的平安技术交底；操作前对吊具进展平安可靠的检查和试验确保施工平安。 (二)施工器具主要工器具：三木搭、手动辘轳〔带刹车片〕、镐、锹、手铲、钎、线坠、定滑轮组、导向滑轮组、吊桶、插钎、粗麻绳、钢丝绳、平安活动盖板、防水照明灯(低压 36V、l00W)电焊机、小型通风机及供氧设备、扬程水泵、木辘轳、活动爬梯、平安带等。模板：组合式钢模、弧形工具式钢模四块拼装。卡具、挂钩和零配件。木板、木方 8 或 12 槽钢等。 二、质量要求 1 、人工浇筑人工捣有用敲击模板及用铁钎和铁棒插实。 2 、严控粗骨料称量加强对水用量、骨料体积用量、砼配合比、塌落度。 3、砼在搅拌中时间不少于 90 秒拌制均匀。 4、护壁砼时必须随灌随振每次灌注高度不得大于 0.8m 。 5、孔圈中心和孔中心线应重合轴线的偏向不得大于 20mm。同一程度面上的孔 圈正交直径的极差不得大于 50mm 。 6、护壁砼厚度 0.2m 护壁直径〔外、内〕误差 0～50mm 相邻护壁搭接不小于50mm 。 7、检测工程及频率 三、工艺流程 →→→→放线定桩位及高程降水开挖第一节桩孔土方支护壁模板浇筑第一节护→壁砼检查桩位(中心)→→→轴线架设垂直运输架安装木辘轳安装吊桶、照明、活→动盖板、水泵、通风机等开挖吊运第二节桩孔土方(修边)→先折第一节支第二节→→护壁模板浇筑第二节护壁砼检查桩位(中心)→→轴线逐层往下循环作业碰到土→钉后直接切断用钢板固定在挖孔桩的护壁上继续往下挖 0.5 米。 四、操作工艺 (一)放线定桩位及高程 在场地三通一平的根底上根据施工图纸准确放线确定好桩位中心以中点为圆心以桩身半径加护壁厚度为半径〔1.3m〕画出上部(即第一步)的圆周。撒石灰线作为桩孔开挖尺寸线。桩位线定好...
