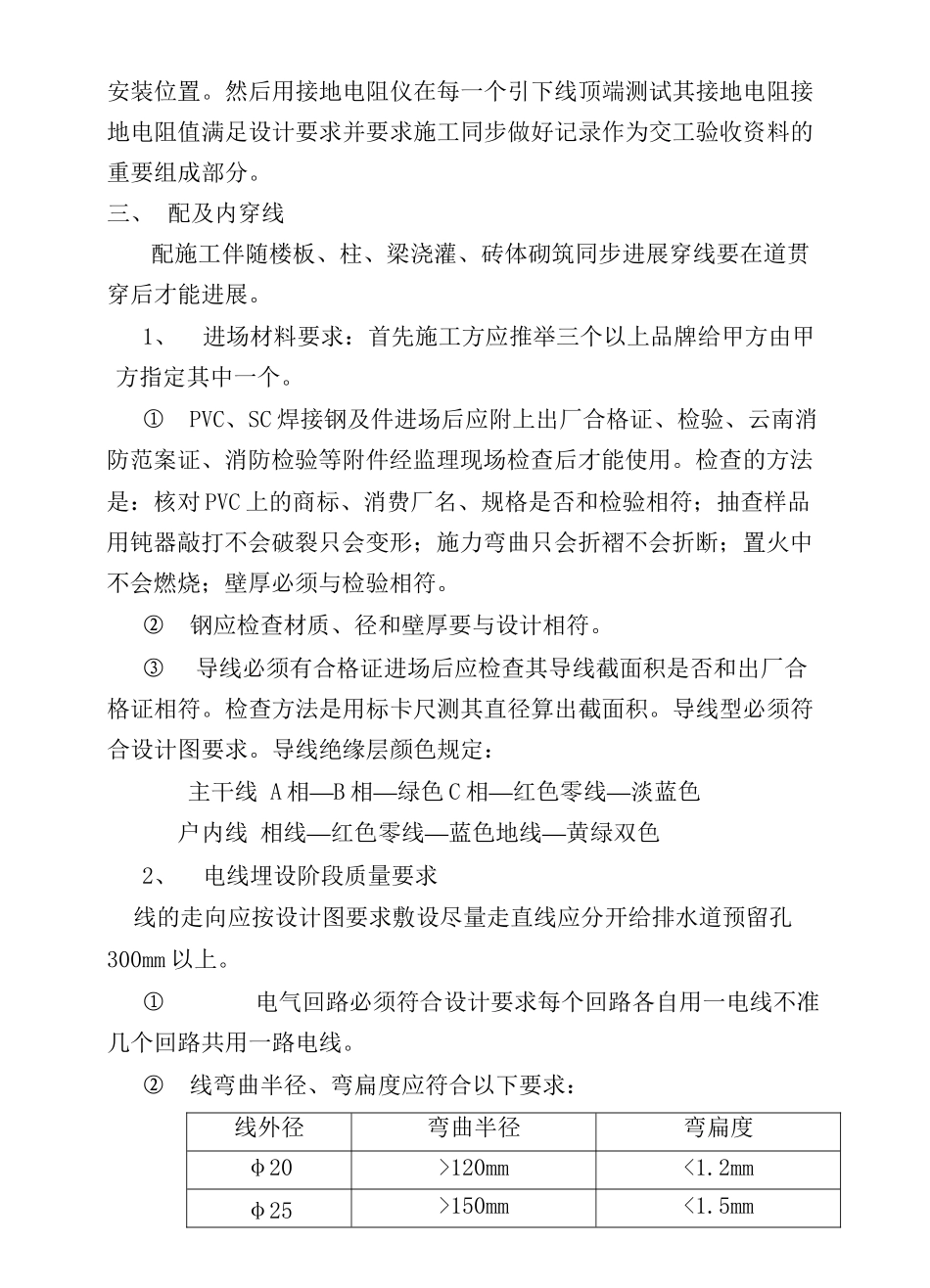

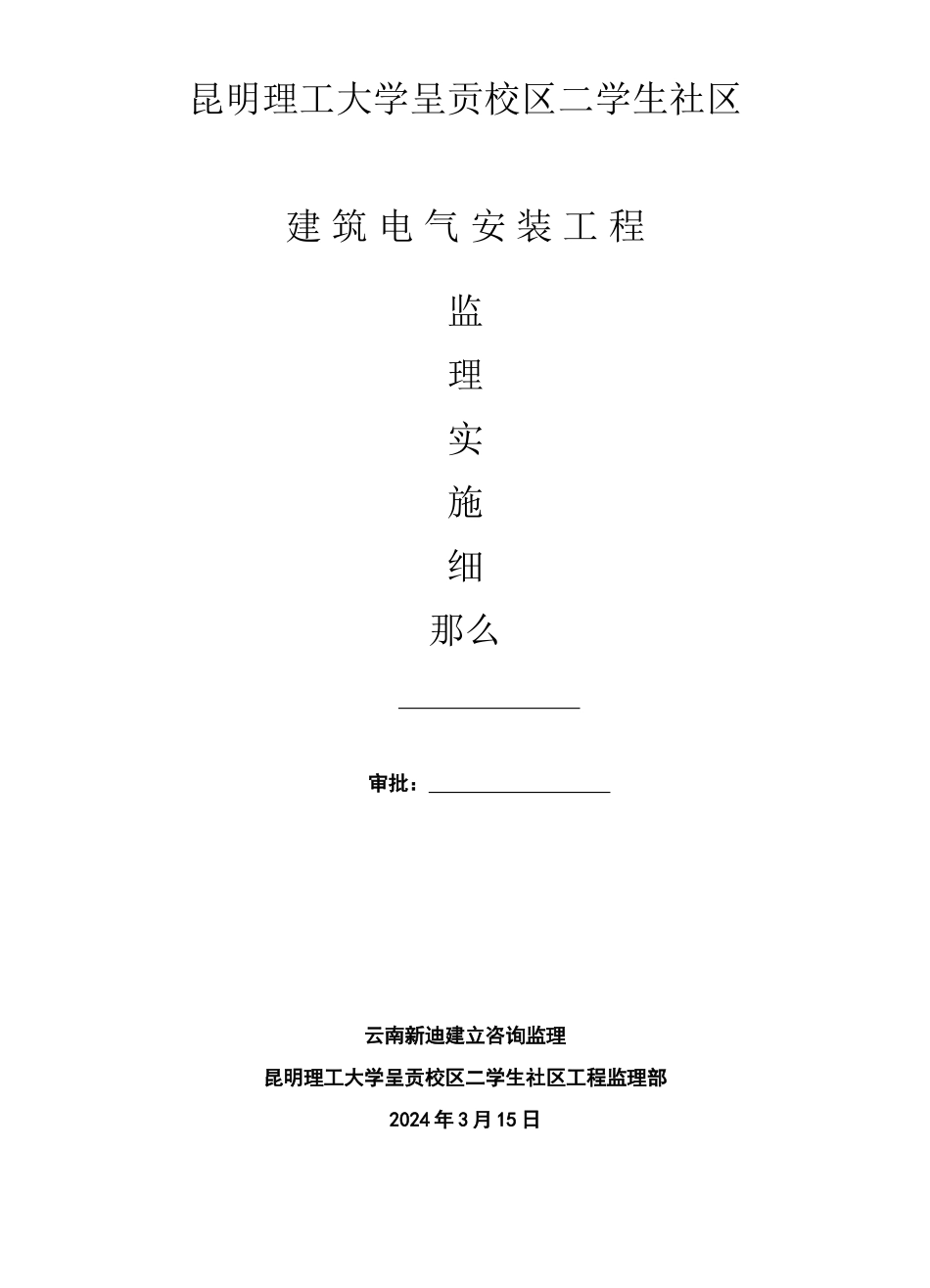

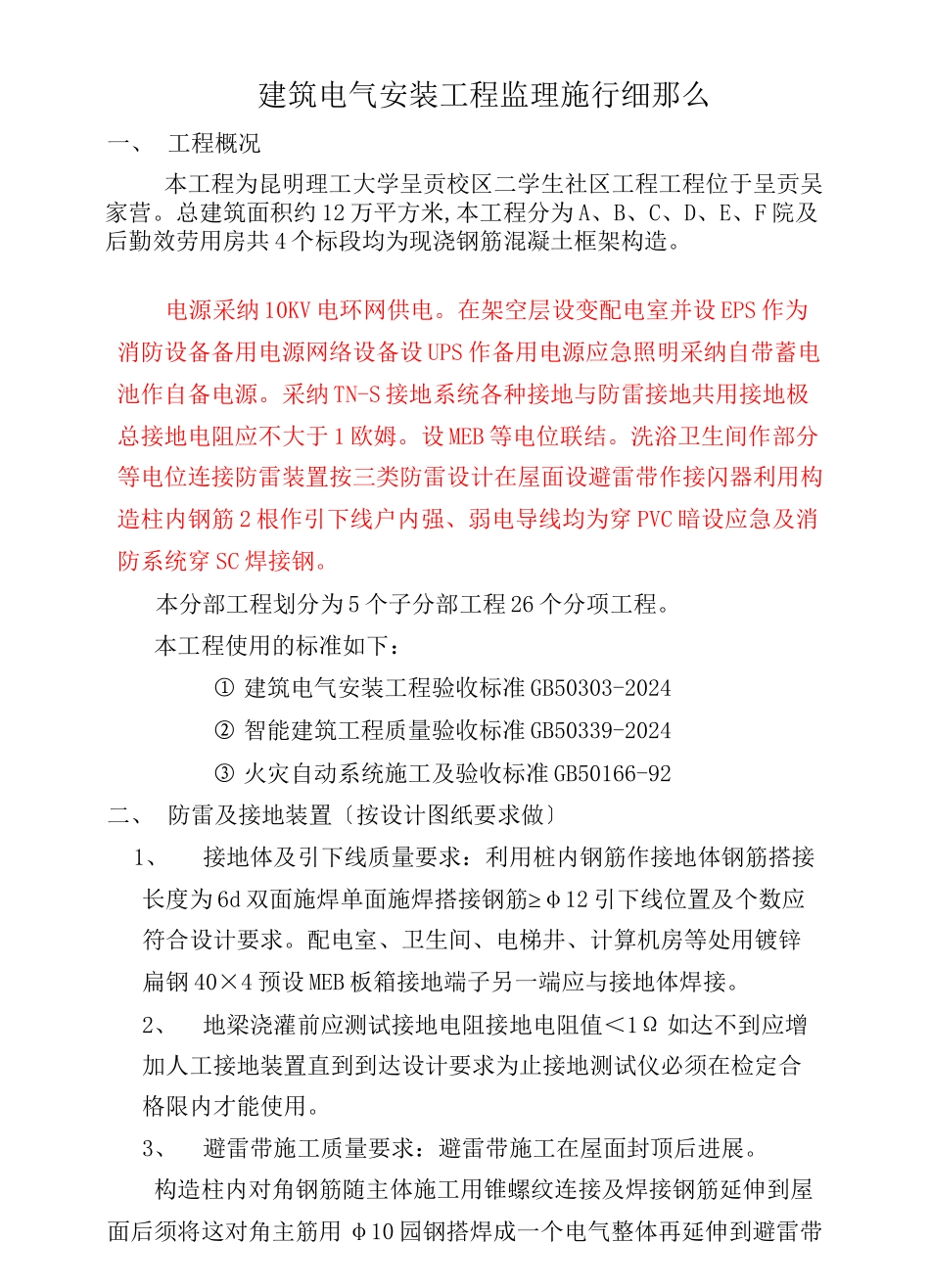

昆明理工大学呈贡校区二学生社区 建 筑 电 气 安 装 工 程监理实施细那么 审批： 云南新迪建立咨询监理昆明理工大学呈贡校区二学生社区工程监理部2024 年 3 月 15 日建筑电气安装工程监理施行细那么一、 工程概况本工程为昆明理工大学呈贡校区二学生社区工程工程位于呈贡吴家营。总建筑面积约 12 万平方米,本工程分为 A、B、C、D、E、F 院及后勤效劳用房共 4 个标段均为现浇钢筋混凝土框架构造。电源采纳 10KV 电环网供电。在架空层设变配电室并设 EPS 作为消防设备备用电源网络设备设 UPS 作备用电源应急照明采纳自带蓄电池作自备电源。采纳 TN-S 接地系统各种接地与防雷接地共用接地极总接地电阻应不大于 1 欧姆。设 MEB 等电位联结。洗浴卫生间作部分等电位连接防雷装置按三类防雷设计在屋面设避雷带作接闪器利用构造柱内钢筋 2 根作引下线户内强、弱电导线均为穿 PVC 暗设应急及消防系统穿 SC 焊接钢。本分部工程划分为 5 个子分部工程 26 个分项工程。本工程使用的标准如下：① 建筑电气安装工程验收标准 GB50303-2024② 智能建筑工程质量验收标准 GB50339-2024③ 火灾自动系统施工及验收标准 GB50166-92二、 防雷及接地装置〔按设计图纸要求做〕1、接地体及引下线质量要求：利用桩内钢筋作接地体钢筋搭接长度为 6d≥双面施焊单面施焊搭接钢筋 φ12 引下线位置及个数应符合设计要求。配电室、卫生间、电梯井、计算机房等处用镀锌扁钢 40×4 预设 MEB 板箱接地端子另一端应与接地体焊接。2、地梁浇灌前应测试接地电阻接地电阻值＜1Ω 如达不到应增加人工接地装置直到到达设计要求为止接地测试仪必须在检定合 格限内才能使用。3、避雷带施工质量要求：避雷带施工在屋面封顶后进展。构造柱内对角钢筋随主体施工用锥螺纹连接及焊接钢筋延伸到屋面后须将这对角主筋用 φ10 园钢搭焊成一个电气整体再延伸到避雷带安装位置。然后用接地电阻仪在每一个引下线顶端测试其接地电阻接地电阻值满足设计要求并要求施工同步做好记录作为交工验收资料的重要组成部分。三、 配及内穿线配施工伴随楼板、柱、梁浇灌、砖体砌筑同步进展穿线要在道贯穿后才能进展。1、进场材料要求：首先施工方应推举三个以上品牌给甲方由甲方指定其中一个。① PVC、SC 焊接钢及件进场后应附上出厂合格证、检验、云南消防范案证、消防检验等附件经监理现场检查后才能使用。检查的方法是：核对 PVC 上的商标、消...
