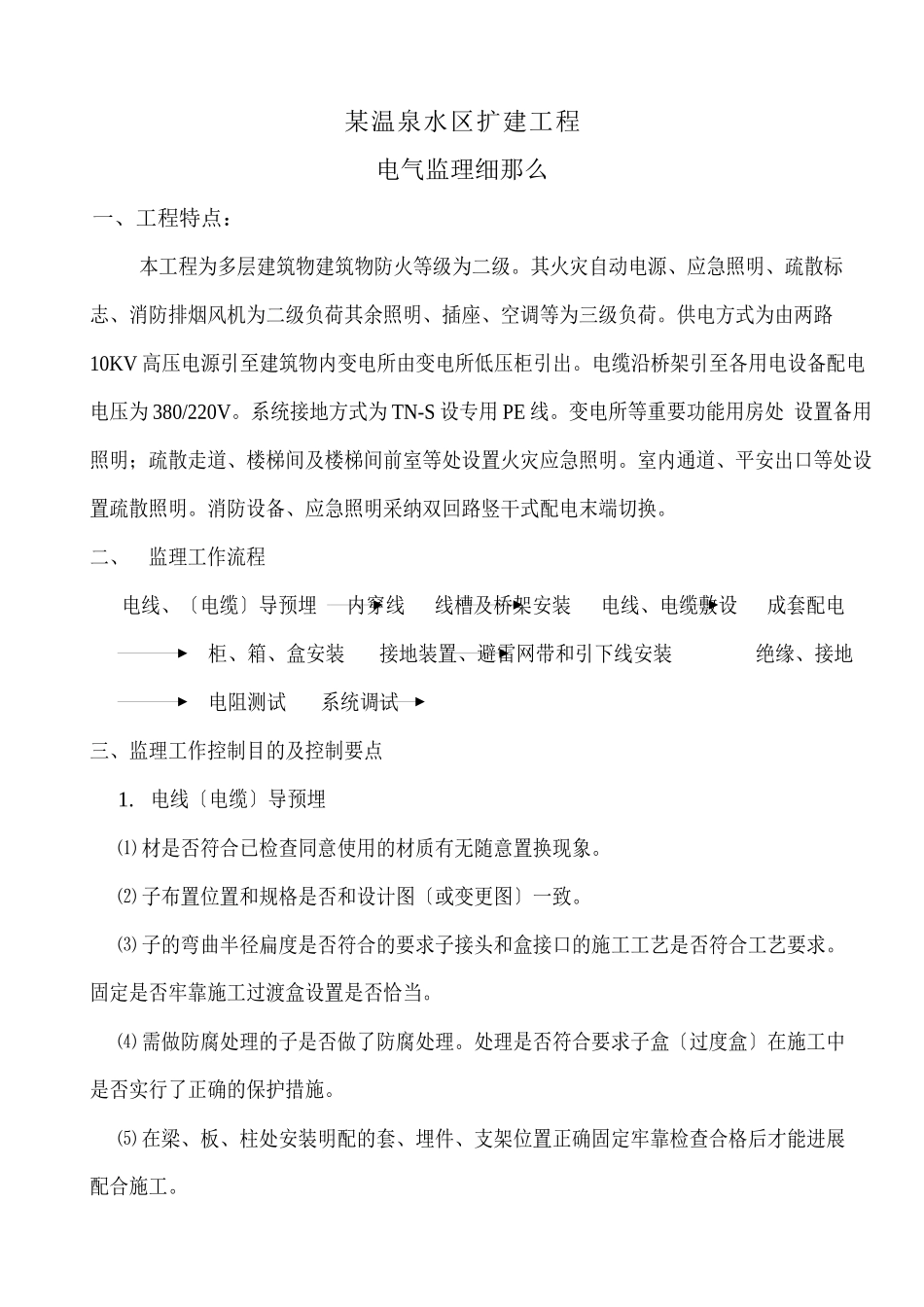

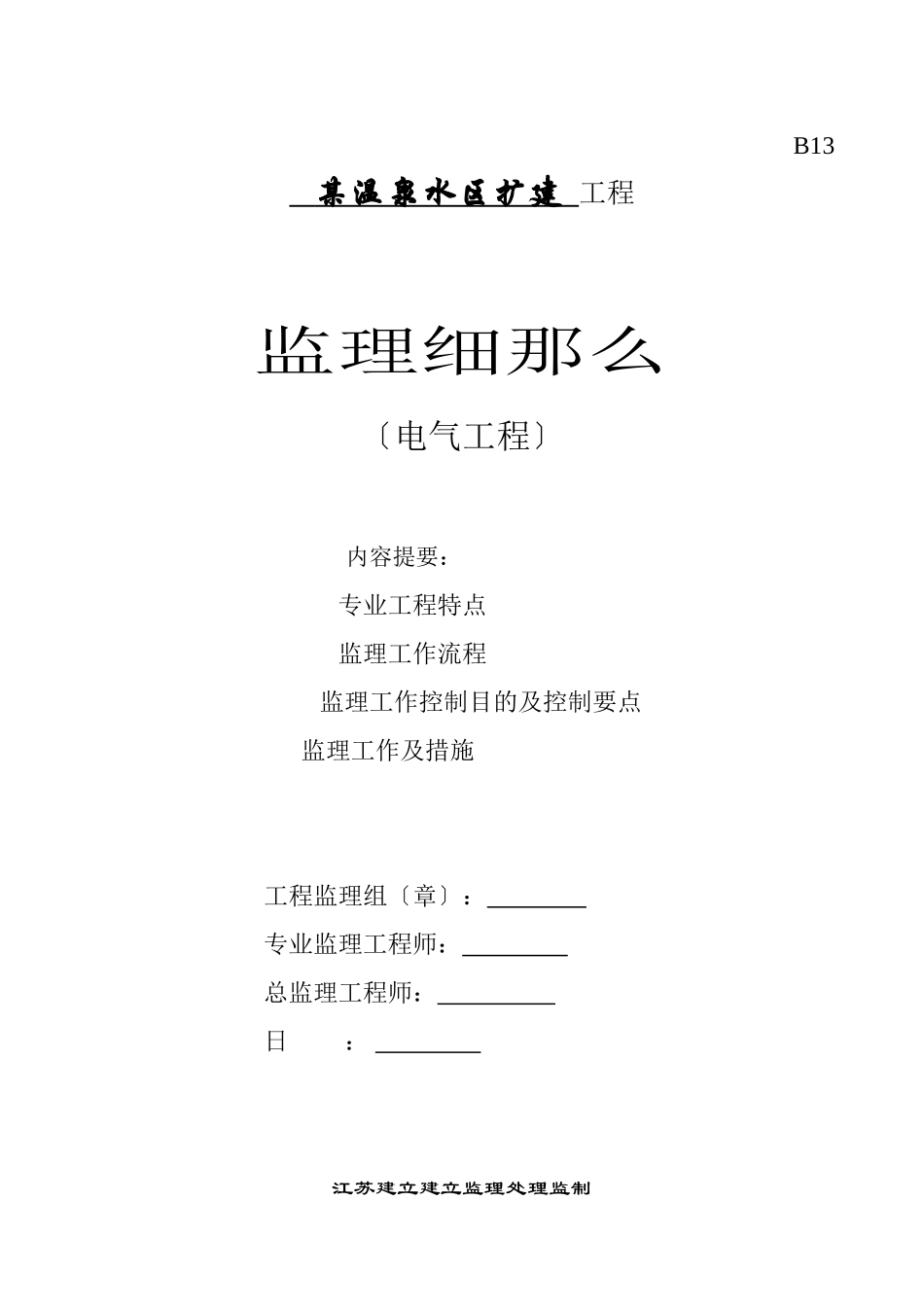

B13 某温泉水区扩建 工程监理细那么〔电气工程〕内容提要：专业工程特点监理工作流程 监理工作控制目的及控制要点 监理工作及措施工程监理组〔章〕： 专业监理工程师： 总监理工程师： 日： 江苏建立建立监理处理监制某温泉水区扩建工程电气监理细那么一、工程特点：本工程为多层建筑物建筑物防火等级为二级。其火灾自动电源、应急照明、疏散标志、消防排烟风机为二级负荷其余照明、插座、空调等为三级负荷。供电方式为由两路10KV 高压电源引至建筑物内变电所由变电所低压柜引出。电缆沿桥架引至各用电设备配电电压为 380/220V。系统接地方式为 TN-S 设专用 PE 线。变电所等重要功能用房处 设置备用照明；疏散走道、楼梯间及楼梯间前室等处设置火灾应急照明。室内通道、平安出口等处设置疏散照明。消防设备、应急照明采纳双回路竖干式配电末端切换。 二、监理工作流程 电线、〔电缆〕导预埋内穿线线槽及桥架安装电线、电缆敷设成套配电 柜、箱、盒安装接地装置、避雷网带和引下线安装绝缘、接地 电阻测试系统调试三、监理工作控制目的及控制要点1. 电线〔电缆〕导预埋⑴ 材是否符合已检查同意使用的材质有无随意置换现象。⑵ 子布置位置和规格是否和设计图〔或变更图〕一致。⑶ 子的弯曲半径扁度是否符合的要求子接头和盒接口的施工工艺是否符合工艺要求。固定是否牢靠施工过渡盒设置是否恰当。⑷ 需做防腐处理的子是否做了防腐处理。处理是否符合要求子盒〔过度盒〕在施工中是否实行了正确的保护措施。⑸ 在梁、板、柱处安装明配的套、埋件、支架位置正确固定牢靠检查合格后才能进展配合施工。⑹ 金属导严禁对口烧焊连接。壁厚小于等于 2 毫米的钢导不得套烧焊连接金属导盒必须与 PE 或 PEN 线可靠连接。⑺ 导在砌体上暗敷设时砂浆保护层厚度≥15mm。⑻ 导安装在建筑物的变形缝处应该设补偿装置。 监理关注重点是 ⑵、⑶、⑹三条。其中⑹条是强迫性执行条款。2. 电线、电缆穿及线槽敷线⑴ 三相或单相的沟通回路不得单独分开穿入钢导内。⑵ 不同回路、不同电压等级沟通与直流电线穿同一导内同一沟通回路的电线应穿在同一〔线槽〕内导线不得在〔线槽〕内接头。⑶ 多相供电时同一建筑物〔构筑物〕的电线绝缘层颜色应一致。保护接地线 PE—黄绿相间色零线 N—浅蓝色相线 A 相—B 相—绿色C 相—红色。3.线槽及桥架安装 ⑴ 线槽与桥架的型、规格是否与图纸一致安装位置是否正确。 ⑵ 金属线槽及桥架...
