某煤矿井下电气设备接地极测试安全技术措施

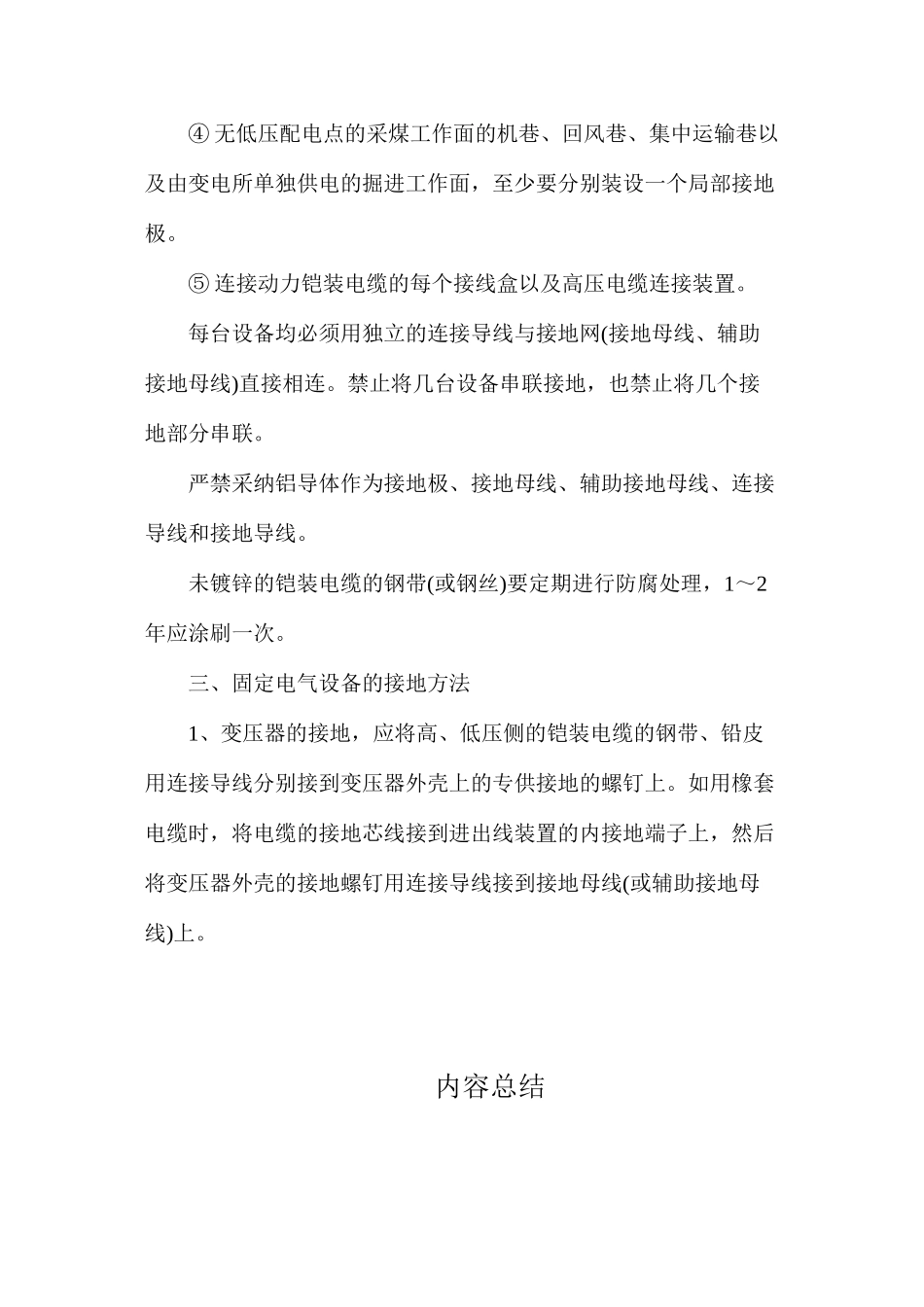

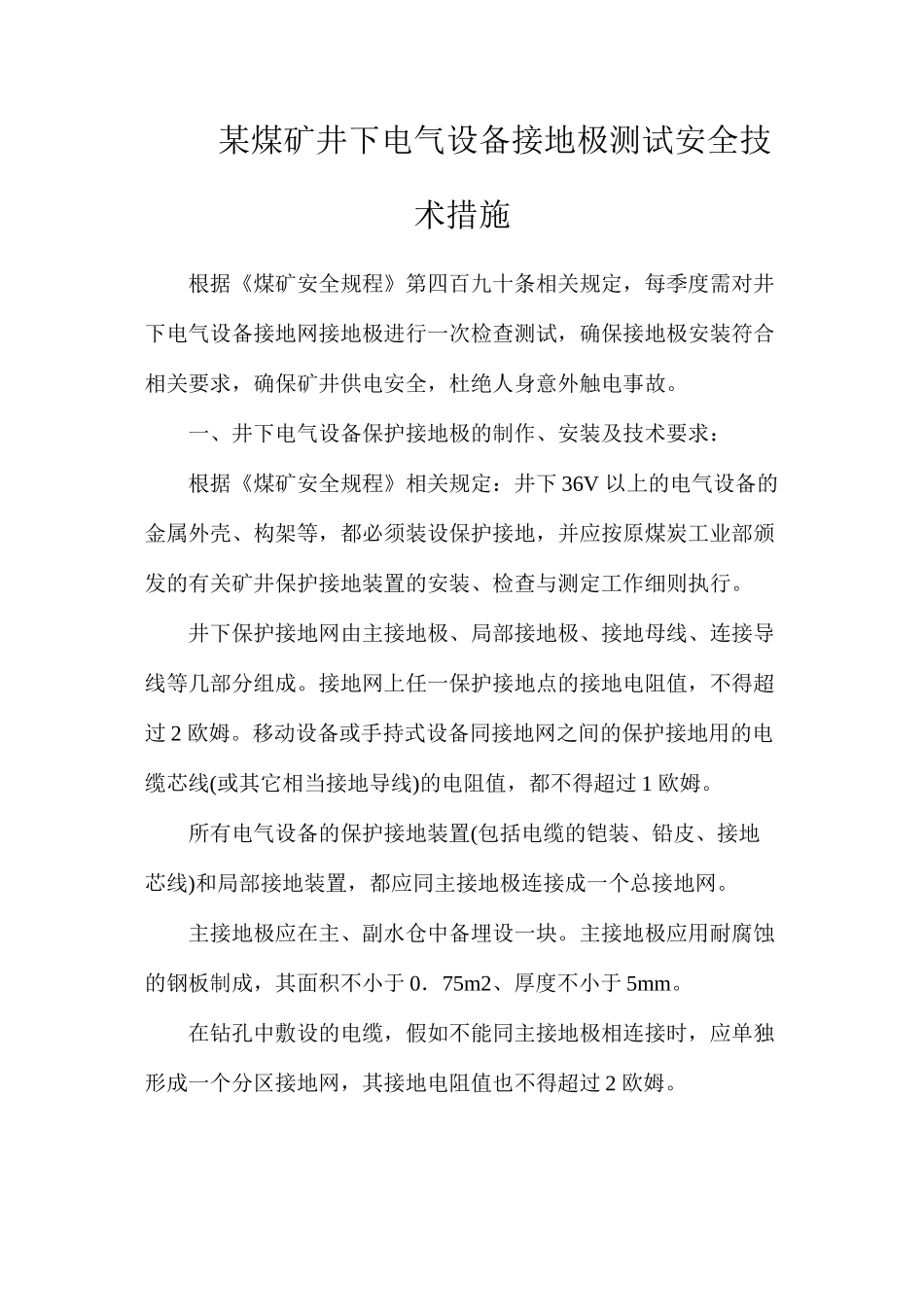

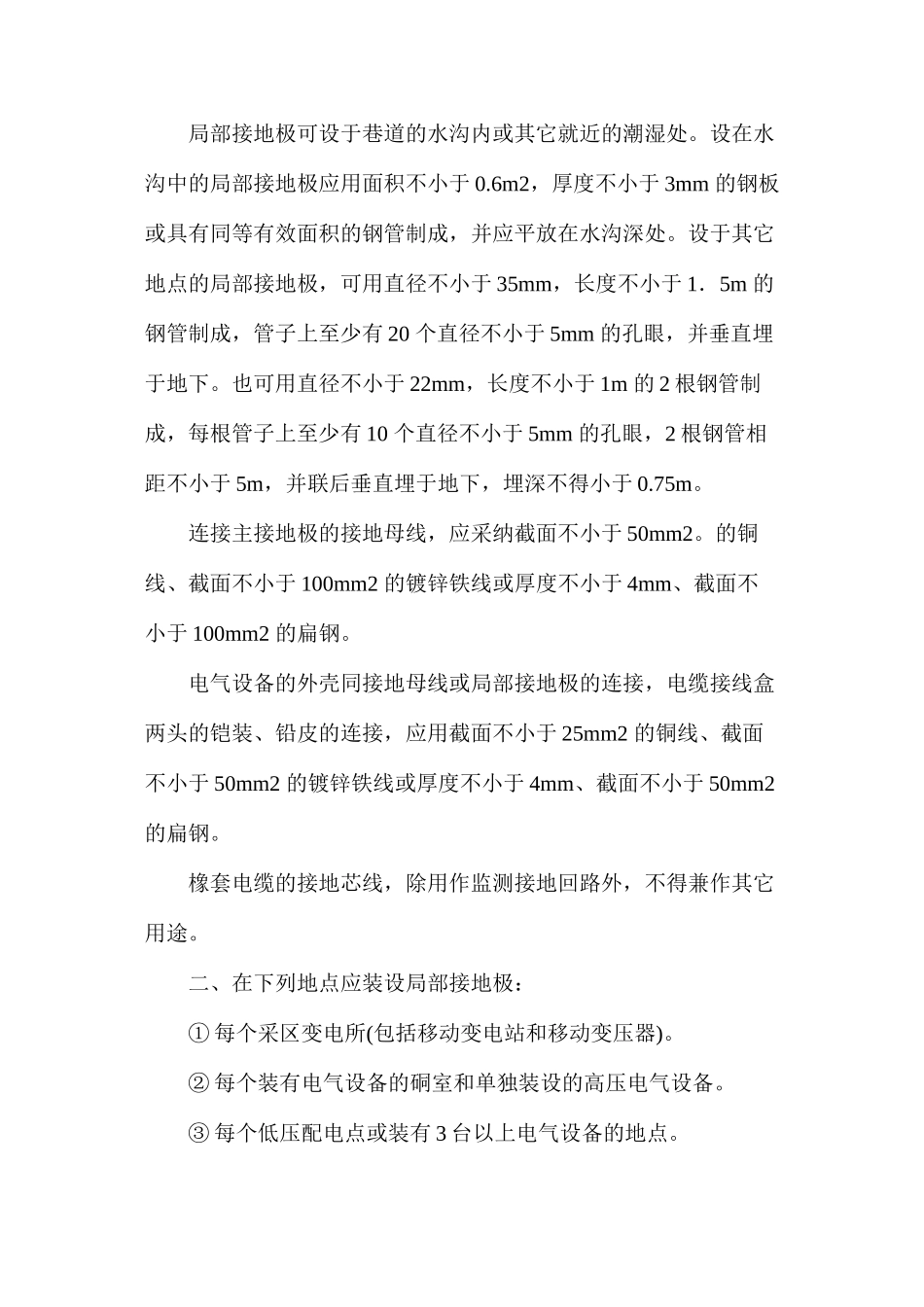

某煤矿井下电气设备接地极测试安全技术措施根据《煤矿安全规程》第四百九十条相关规定，每季度需对井下电气设备接地网接地极进行一次检查测试，确保接地极安装符合相关要求，确保矿井供电安全，杜绝人身意外触电事故。一、井下电气设备保护接地极的制作、安装及技术要求：根据《煤矿安全规程》相关规定：井下 36V 以上的电气设备的金属外壳、构架等，都必须装设保护接地，并应按原煤炭工业部颁发的有关矿井保护接地装置的安装、检查与测定工作细则执行。井下保护接地网由主接地极、局部接地极、接地母线、连接导线等几部分组成。接地网上任一保护接地点的接地电阻值，不得超过 2 欧姆。移动设备或手持式设备同接地网之间的保护接地用的电缆芯线(或其它相当接地导线)的电阻值，都不得超过 1 欧姆。所有电气设备的保护接地装置(包括电缆的铠装、铅皮、接地芯线)和局部接地装置，都应同主接地极连接成一个总接地网。主接地极应在主、副水仓中备埋设一块。主接地极应用耐腐蚀的钢板制成，其面积不小于 0．75m2、厚度不小于 5mm。在钻孔中敷设的电缆，假如不能同主接地极相连接时，应单独形成一个分区接地网，其接地电阻值也不得超过 2 欧姆。局部接地极可设于巷道的水沟内或其它就近的潮湿处。设在水沟中的局部接地极应用面积不小于 0.6m2，厚度不小于 3mm 的钢板或具有同等有效面积的钢管制成，并应平放在水沟深处。设于其它地点的局部接地极，可用直径不小于 35mm，长度不小于 1．5m 的钢管制成，管子上至少有 20 个直径不小于 5mm 的孔眼，并垂直埋于地下。也可用直径不小于 22mm，长度不小于 1m 的 2 根钢管制成，每根管子上至少有 10 个直径不小于 5mm 的孔眼，2 根钢管相距不小于 5m，并联后垂直埋于地下，埋深不得小于 0.75m。连接主接地极的接地母线，应采纳截面不小于 50mm2。的铜线、截面不小于 100mm2 的镀锌铁线或厚度不小于 4mm、截面不小于 100mm2 的扁钢。电气设备的外壳同接地母线或局部接地极的连接，电缆接线盒两头的铠装、铅皮的连接，应用截面不小于 25mm2 的铜线、截面不小于 50mm2 的镀锌铁线或厚度不小于 4mm、截面不小于 50mm2 的扁钢。橡套电缆的接地芯线，除用作监测接地回路外，不得兼作其它用途。二、在下列地点应装设局部接地极：① 每个采区变电所(包括移动变电站和移动变压器)。② 每个装有电气设备的硐室和单独装设的高压电气设备。③ 每个低压配电点或装有 3 台以...
