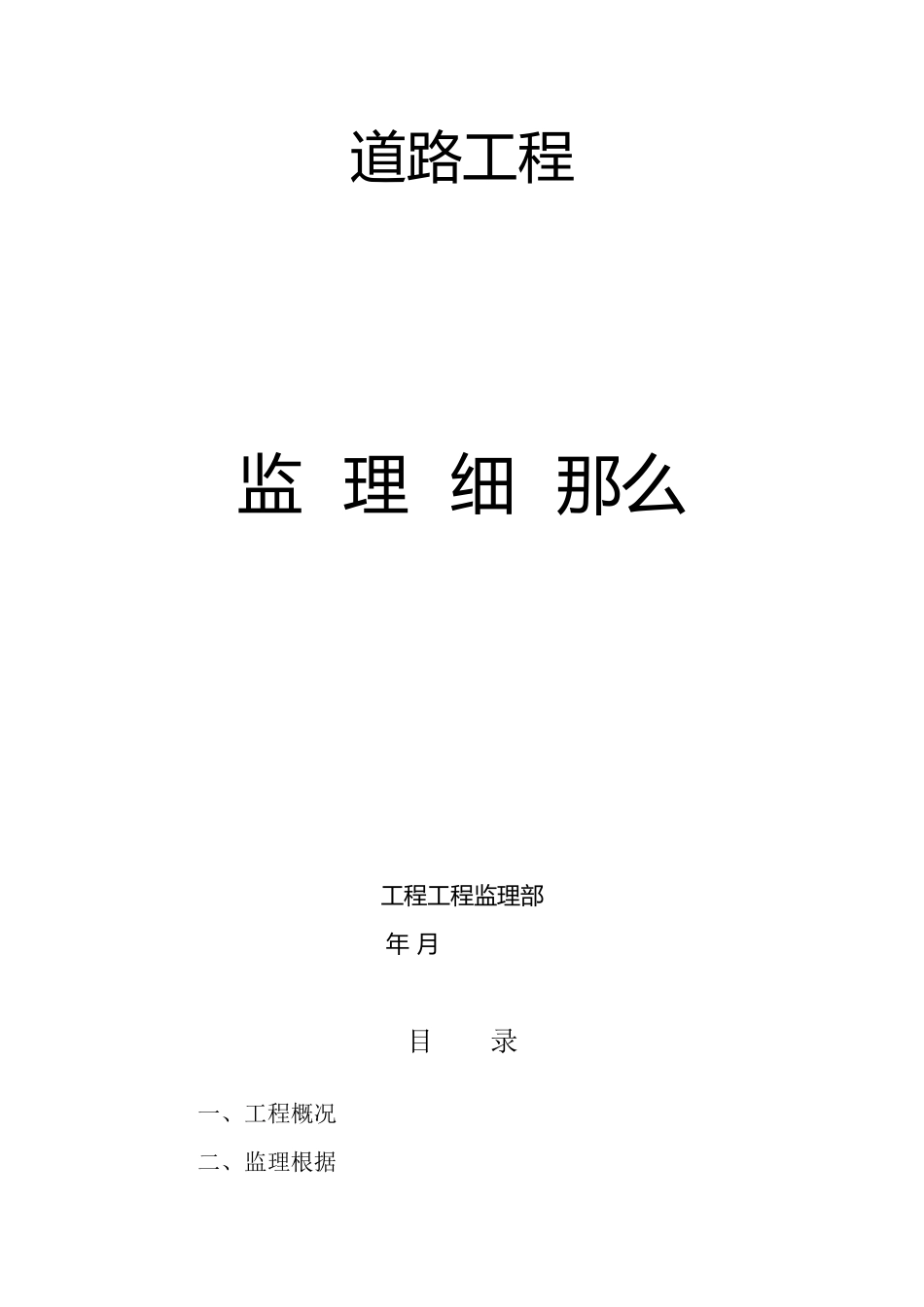

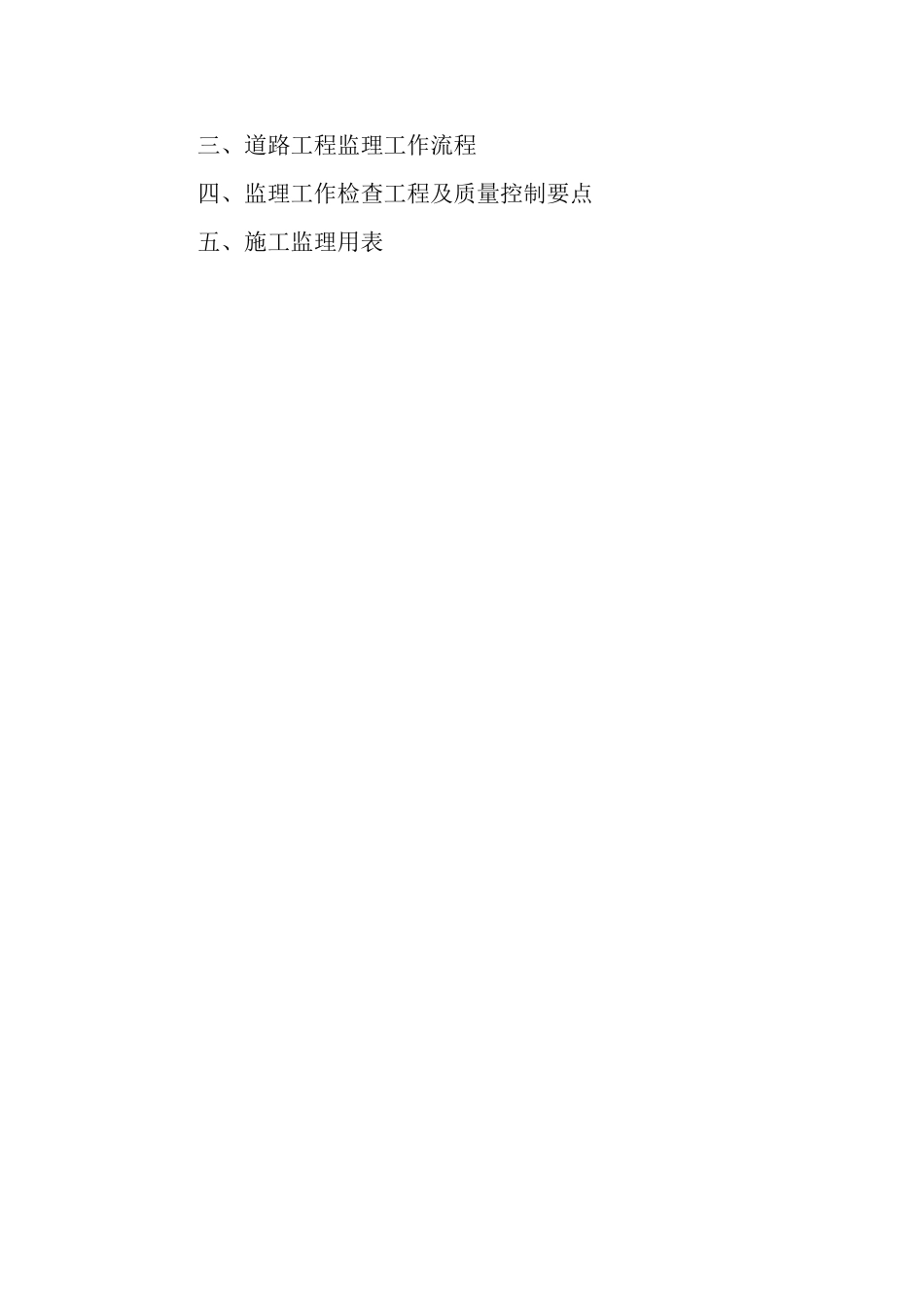

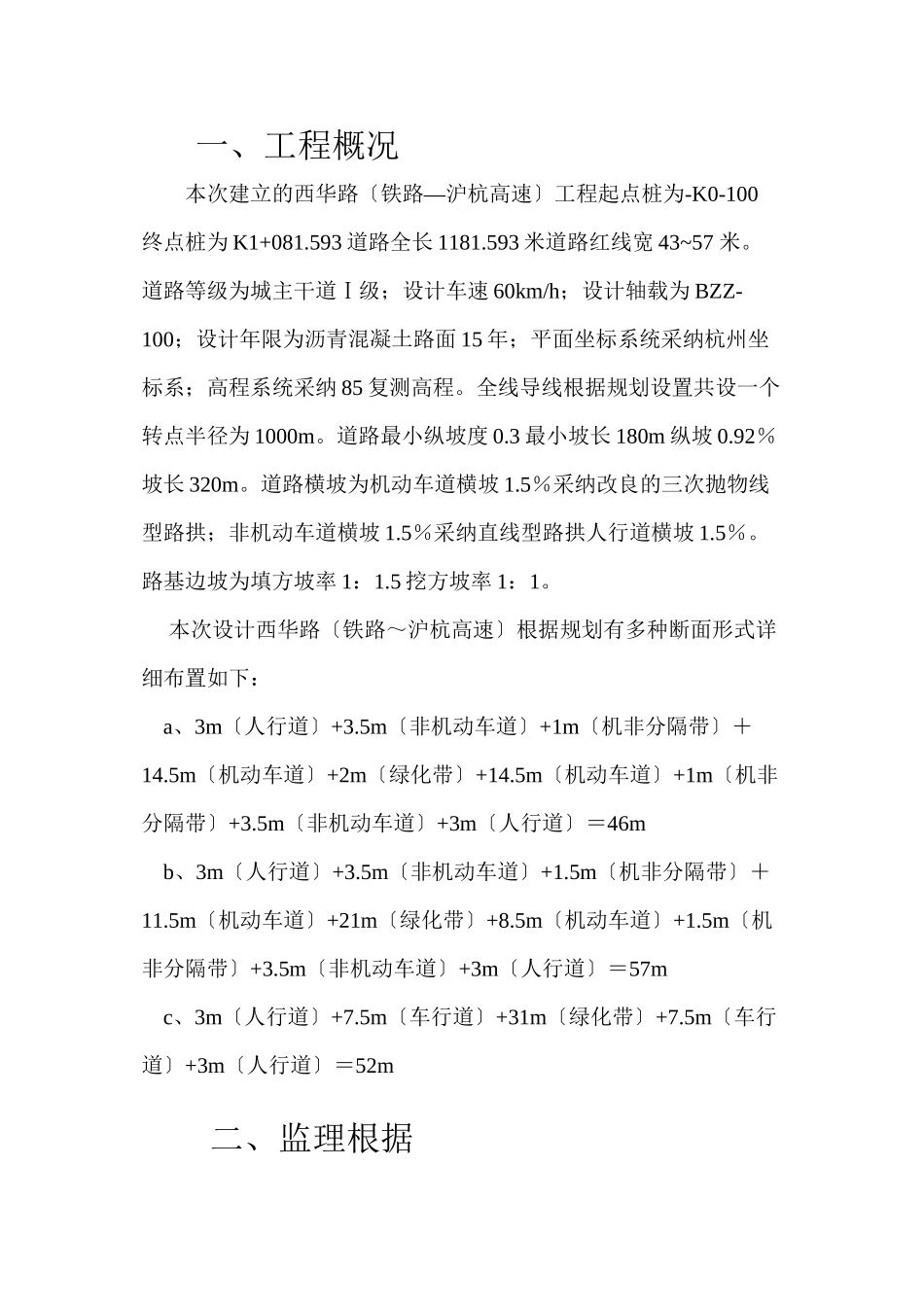

道路工程 监 理 细 那么 工程工程监理部 年 月 目录一、工程概况二、监理根据三、道路工程监理工作流程四、监理工作检查工程及质量控制要点五、施工监理用表 一、工程概况—本次建立的西华路〔铁路沪杭高速〕工程起点桩为-K0-100终点桩为 K1+081.593 道路全长 1181.593 米道路红线宽 43~57 米。道路等级为城主干道Ⅰ级；设计车速 60km/h；设计轴载为 BZZ-100；设计年限为沥青混凝土路面 15 年；平面坐标系统采纳杭州坐标系；高程系统采纳 85 复测高程。全线导线根据规划设置共设一个转点半径为 1000m。道路最小纵坡度 0.3 最小坡长 180m 纵坡 0.92％坡长 320m。道路横坡为机动车道横坡 1.5％采纳改良的三次抛物线型路拱；非机动车道横坡 1.5％采纳直线型路拱人行道横坡 1.5％。路基边坡为填方坡率 1：1.5 挖方坡率 1：1。 本次设计西华路〔铁路～沪杭高速〕根据规划有多种断面形式详细布置如下： a、3m〔人行道〕+3.5m〔非机动车道〕+1m〔机非分隔带〕＋14.5m〔机动车道〕+2m〔绿化带〕+14.5m〔机动车道〕+1m〔机非分隔带〕+3.5m〔非机动车道〕+3m〔人行道〕＝46m b、3m〔人行道〕+3.5m〔非机动车道〕+1.5m〔机非分隔带〕＋11.5m〔机动车道〕+21m〔绿化带〕+8.5m〔机动车道〕+1.5m〔机非分隔带〕+3.5m〔非机动车道〕+3m〔人行道〕＝57m c、3m〔人行道〕+7.5m〔车行道〕+31m〔绿化带〕+7.5m〔车行道〕+3m〔人行道〕＝52m 二、监理根据1、本工程建立监理合同和业主与承包人签订的工程建立承包合同。2、?政道路工程质量检验评定?〔CJJ1-90〕、?政工程施工技术规程?、?沥青路面施工及验收〔GB50092-96〕?、?粉煤灰、石灰类道路基层施工及验收〔CJJ4-97〕?。3、杭州政公用质监站相关。4、本工程设计及有关工程变更洽商记录。5、和地方有关工程建立监理的及规定。6、平、纵断面按 2024 年 4 月?杭州铁路东站枢纽地区西华路〔铁路～沪杭高速〕工程道路平面图?、?杭州铁路东站枢纽地区西华路〔铁路～沪杭高速〕工程道路纵断面图?。 三、道路工程监理工作流程路基施工监理工作流程 监理工作内容施工流程填方材料物理 指标试验复检填方推土机推平 填方材料含水量不合格 检验监理旁站含水量检测 合格翻松晾晒或洒水每层松铺厚度检查 平整监理旁站碾压程序 检查压路机碾压 合格不合格 施工方自检实度 合格放样复核测量放样实度、几何尺寸抽检填写?质量验收单? 填报?质量验收单? 合格填方路基质量认可...
