某金融中心建筑电气工程监理实施细则

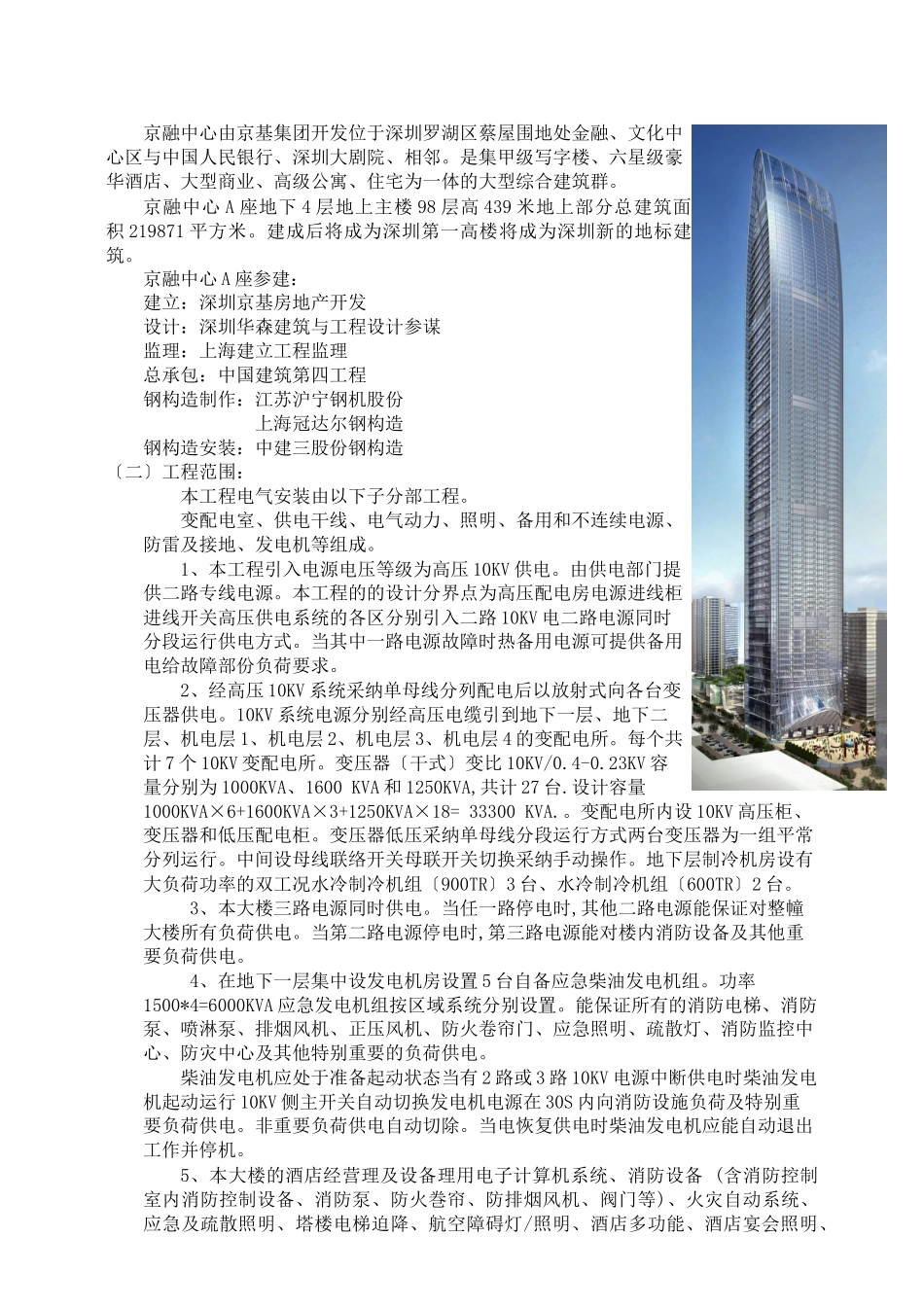

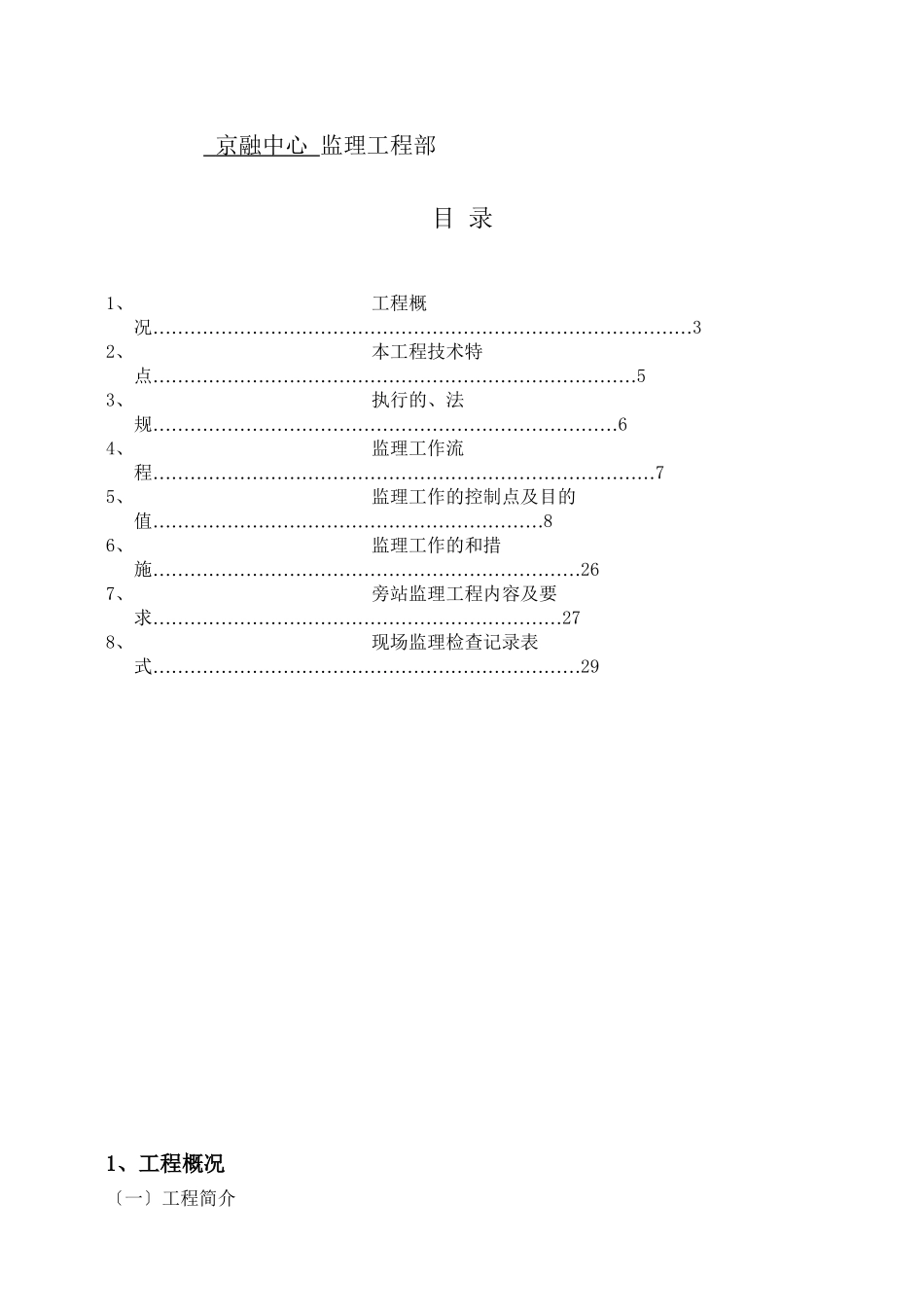

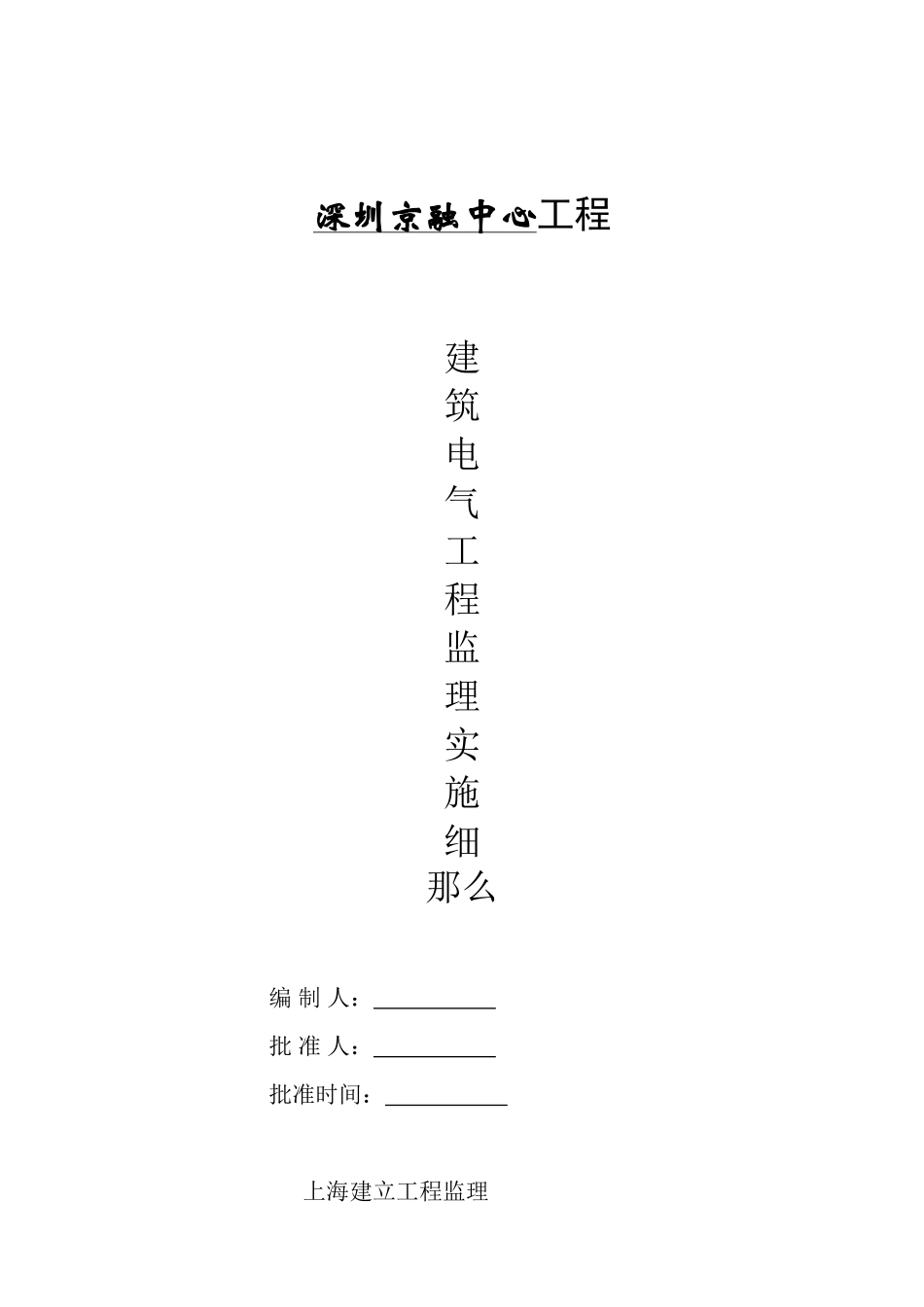

深圳京融中心工程建筑电气工程监理实施细那么 编 制 人： 批 准 人： 批准时间： 上海建立工程监理 京融中心 监理工程部 目 录1、工程概……………………………………………………………………………况32、本工程技术特……………………………………………………………………点53、执行的、法…………………………………………………………………规64、监理工作流………………………………………………………………………程75、监理工作的控制点及目的………………………………………………………值86、监理工作的和措……………………………………………………………施267、旁站监理工程内容及要…………………………………………………………求278、现场监理检查记录表……………………………………………………………式291、工程概况〔一〕工程简介京融中心由京基集团开发位于深圳罗湖区蔡屋围地处金融、文化中心区与中国人民银行、深圳大剧院、相邻。是集甲级写字楼、六星级豪华酒店、大型商业、高级公寓、住宅为一体的大型综合建筑群。京融中心 A 座地下 4 层地上主楼 98 层高 439 米地上部分总建筑面积 219871 平方米。建成后将成为深圳第一高楼将成为深圳新的地标建筑。京融中心 A 座参建：建立：深圳京基房地产开发设计：深圳华森建筑与工程设计参谋监理：上海建立工程监理总承包：中国建筑第四工程钢构造制作：江苏沪宁钢机股份 上海冠达尔钢构造钢构造安装：中建三股份钢构造〔二〕工程范围：本工程电气安装由以下子分部工程。变配电室、供电干线、电气动力、照明、备用和不连续电源、防雷及接地、发电机等组成。1、本工程引入电源电压等级为高压 10KV 供电。由供电部门提供二路专线电源。本工程的的设计分界点为高压配电房电源进线柜进线开关高压供电系统的各区分别引入二路 10KV 电二路电源同时分段运行供电方式。当其中一路电源故障时热备用电源可提供备用 电给故障部份负荷要求。2、经高压 10KV 系统采纳单母线分列配电后以放射式向各台变压器供电。10KV 系统电源分别经高压电缆引到地下一层、地下二层、机电层 1、机电层 2、机电层 3、机电层 4 的变配电所。每个共计 7 个 10KV 变配电所。变压器〔干式〕变比 10KV/0.4-0.23KV 容量分别为 1000KVA、1600 KVA 和 1250KVA,共计 27 台.设计容量1000KVA×6+1600KVA×3+1250KVA×18= 33300 KVA.。变配电所内设 10KV 高压柜、变压...
