某铁路填料施工技术交底书

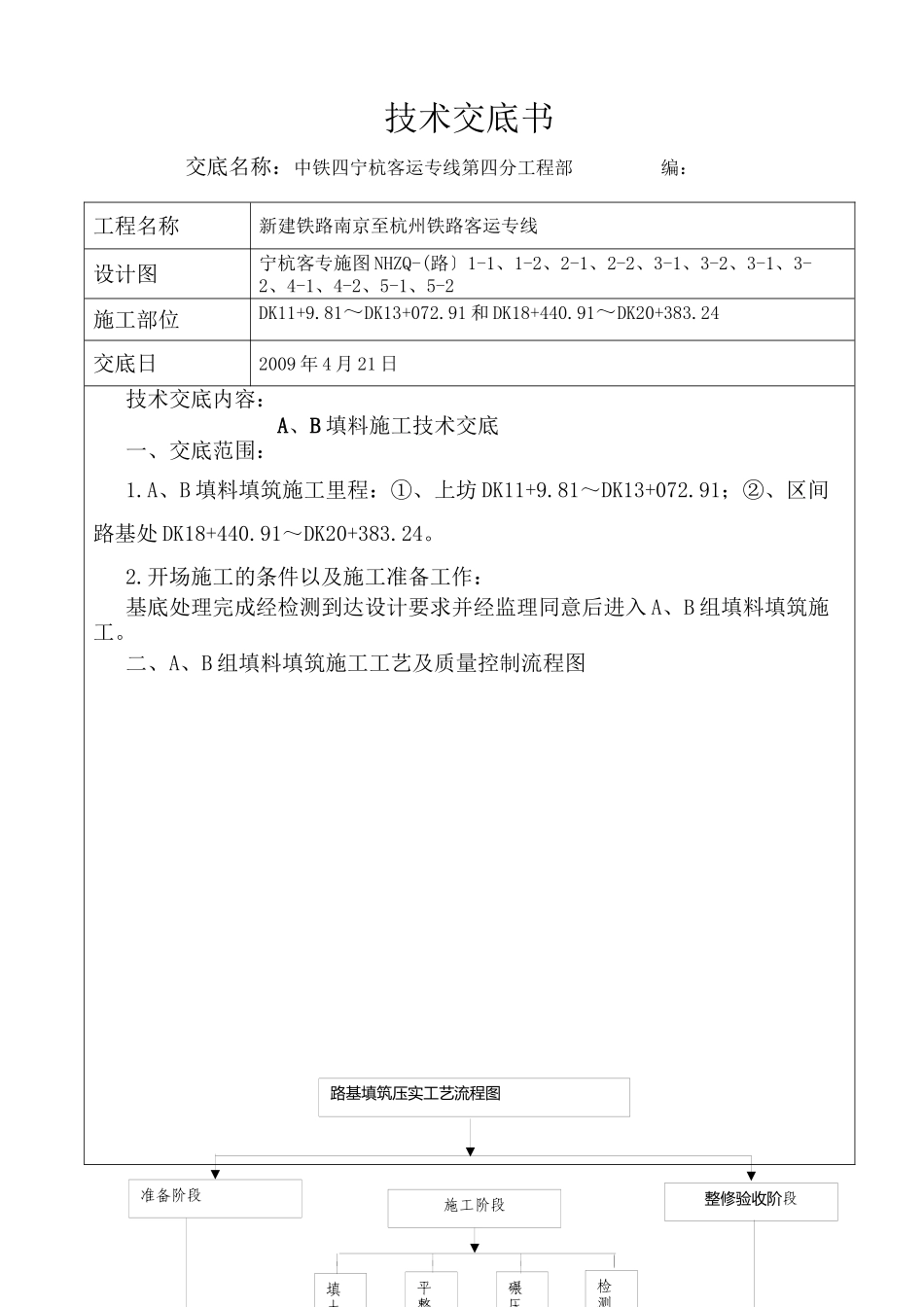

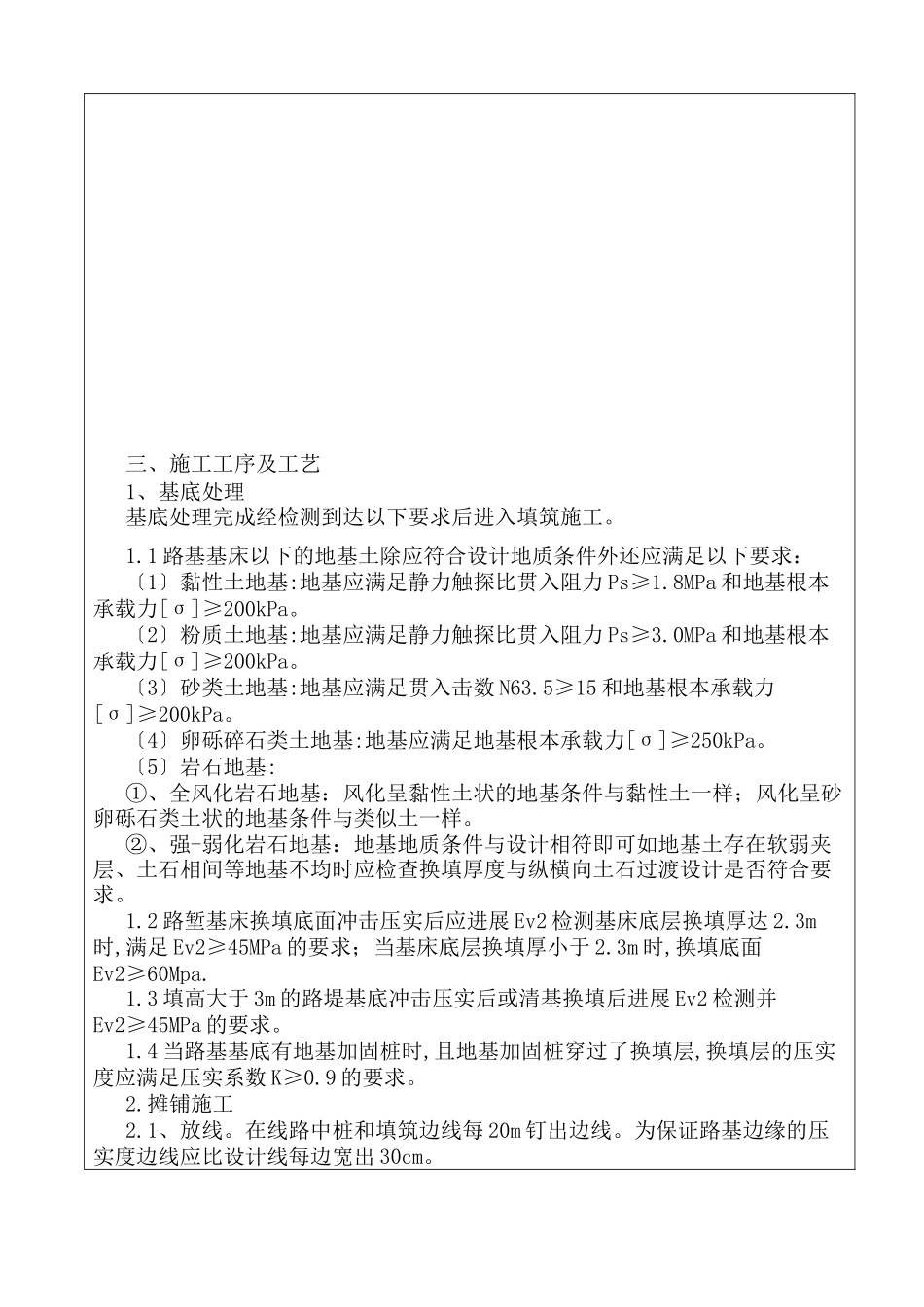

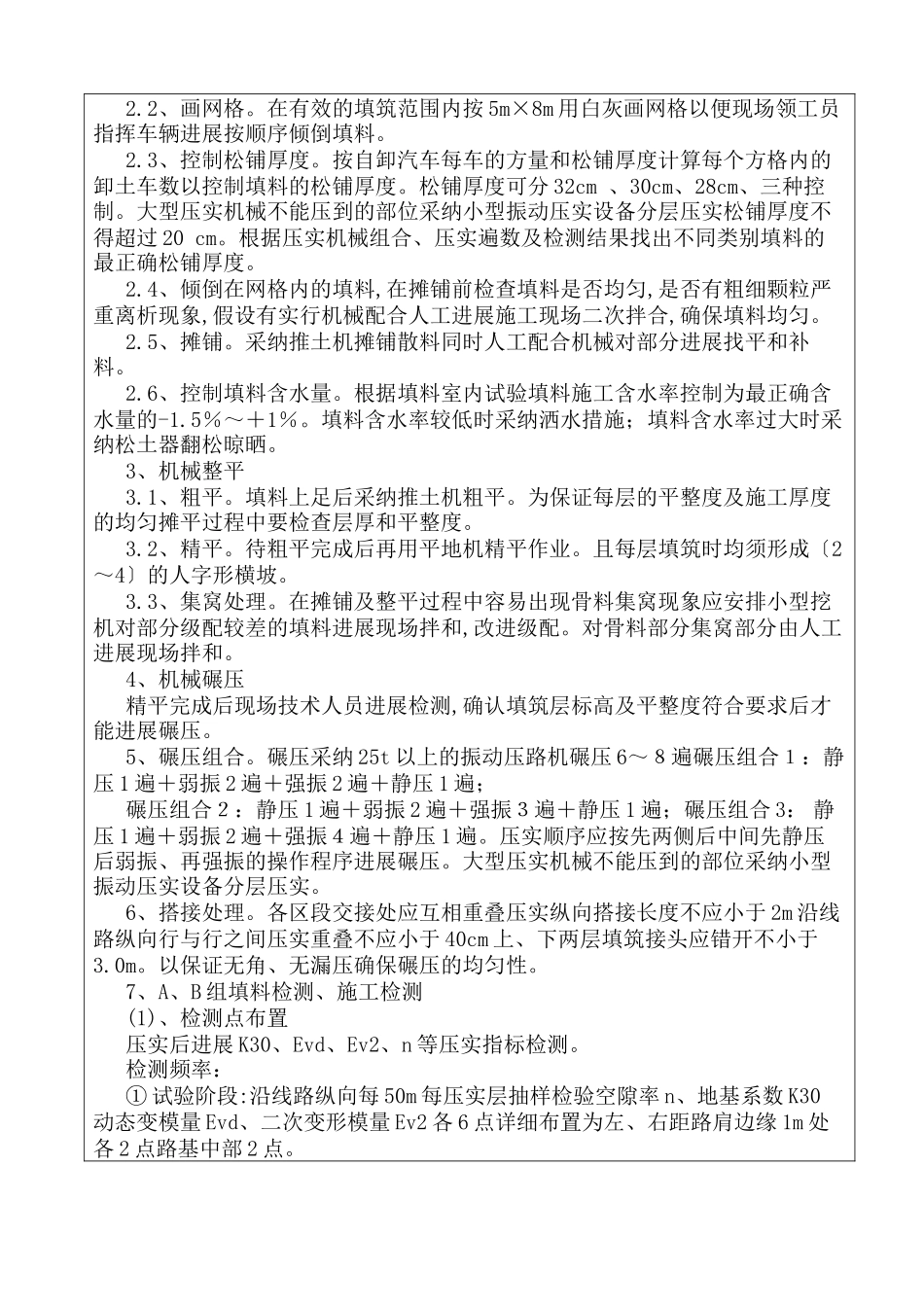

路基填筑压实工艺流程图准备阶段施工阶段整修验收阶段填土阶段平整阶段碾压阶段检测阶段技术交底书交底名称： 中铁四宁杭客运专线第四分工程部 编：工程名称新建铁路南京至杭州铁路客运专线设计图宁杭客专施图 NHZQ-(路〕1-1、1-2、2-1、2-2、3-1、3-2、3-1、3-2、4-1、4-2、5-1、5-2施工部位DK11+9.81～DK13+072.91 和 DK18+440.91～DK20+383.24交底日2009 年 4 月 21 日 技术交底内容：A、B 填料施工技术交底一、交底范围：1.A、B 填料填筑施工里程：①、上坊 DK11+9.81～DK13+072.91；②、区间路基处 DK18+440.91～DK20+383.24。2.开场施工的条件以及施工准备工作：基底处理完成经检测到达设计要求并经监理同意后进入 A、B 组填料填筑施工。二、A、B 组填料填筑施工工艺及质量控制流程图三、施工工序及工艺1、基底处理基底处理完成经检测到达以下要求后进入填筑施工。1.1 路基基床以下的地基土除应符合设计地质条件外还应满足以下要求：〔1〕黏性土地基:地基应满足静力触探比贯入阻力 Ps≥1.8MPa 和地基根本承载力[σ]≥200kPa。〔2〕粉质土地基:地基应满足静力触探比贯入阻力 Ps≥3.0MPa 和地基根本承载力[σ]≥200kPa。〔3〕砂类土地基:地基应满足贯入击数 N63.5≥15 和地基根本承载力[σ]≥200kPa。〔4〕卵砾碎石类土地基:地基应满足地基根本承载力[σ]≥250kPa。〔5〕岩石地基:①、全风化岩石地基：风化呈黏性土状的地基条件与黏性土一样；风化呈砂卵砾石类土状的地基条件与类似土一样。②、强-弱化岩石地基：地基地质条件与设计相符即可如地基土存在软弱夹层、土石相间等地基不均时应检查换填厚度与纵横向土石过渡设计是否符合要求。1.2 路堑基床换填底面冲击压实后应进展 Ev2 检测基床底层换填厚达 2.3m时,满足 Ev2≥45MPa 的要求；当基床底层换填厚小于 2.3m 时,换填底面Ev2≥60Mpa.1.3 填高大于 3m 的路堤基底冲击压实后或清基换填后进展 Ev2 检测并Ev2≥45MPa 的要求。1.4 当路基基底有地基加固桩时,且地基加固桩穿过了换填层,换填层的压实度应满足压实系数 K≥0.9 的要求。2.摊铺施工2.1、放线。在线路中桩和填筑边线每 20m 钉出边线。为保证路基边缘的压实度边线应比设计线每边宽出 30cm。2.2、画网格。在有效的填筑范围内按 5m×8m 用白灰画网格以便现场领工员指挥车辆进展按顺序倾倒填料。2.3、控制松铺厚度。按自卸汽车每车的方量和松铺厚度计算每个方格内的卸土车数以控制填料的...
