某铁路水泥搅拌桩施工安全技术交底

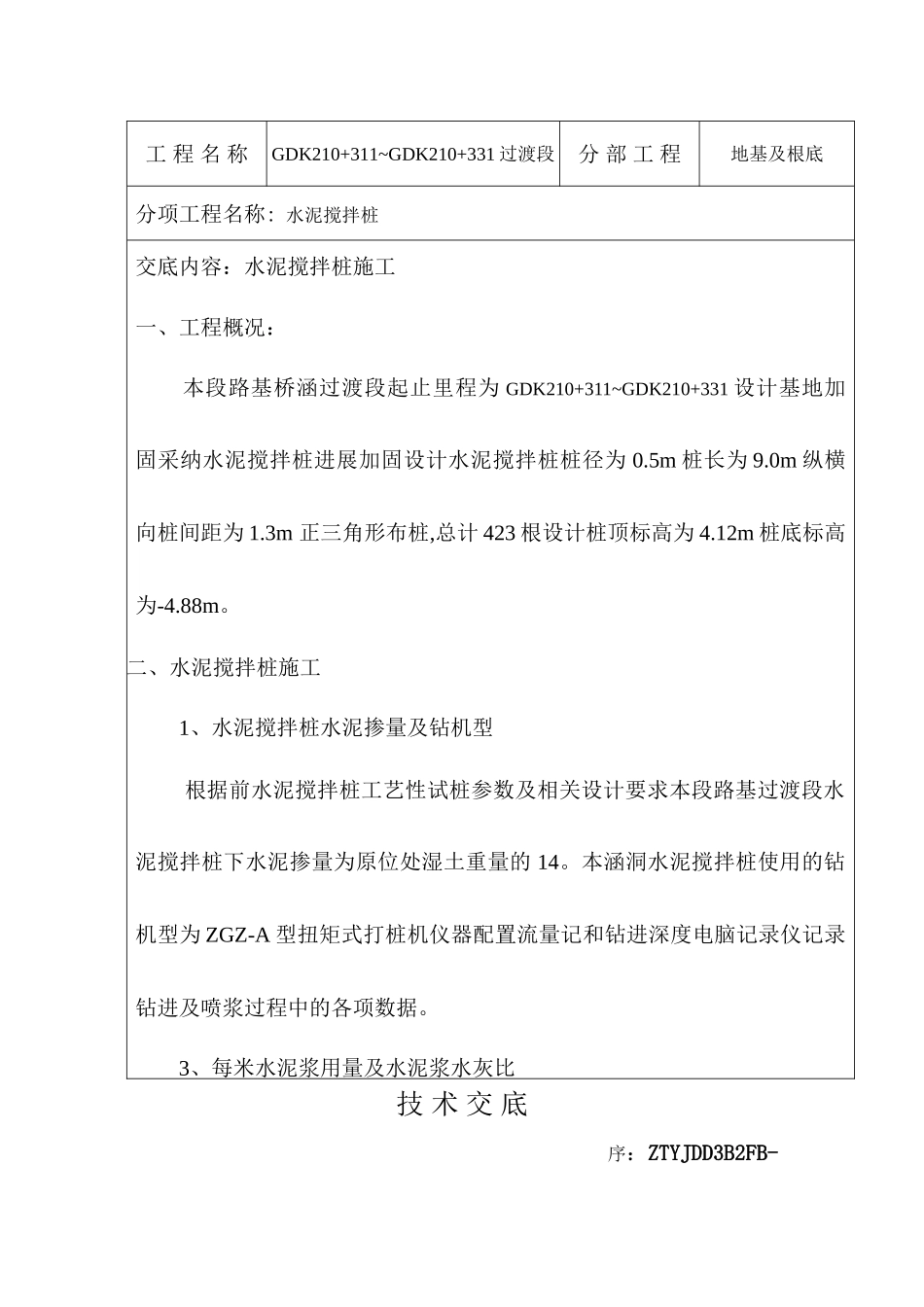

德大铁路综合Ⅲ标段GDK210+311~GDK210+331 过渡段水泥搅拌桩施工平安技术交底 审批： 中铁一集团德大铁路综合Ⅲ标段工程经理部 二一年十一月〇〇 技 术 交 底 序：ZTYJDD3B2FB- 工 程 名 称GDK210+311~GDK210+331 过渡段 分 部 工 程地基及根底分项工程名称: 水泥搅拌桩交底内容：水泥搅拌桩施工一、工程概况：本段路基桥涵过渡段起止里程为 GDK210+311~GDK210+331 设计基地加固采纳水泥搅拌桩进展加固设计水泥搅拌桩桩径为 0.5m 桩长为 9.0m 纵横向桩间距为 1.3m 正三角形布桩,总计 423 根设计桩顶标高为 4.12m 桩底标高为-4.88m。二、水泥搅拌桩施工1、水泥搅拌桩水泥掺量及钻机型 根据前水泥搅拌桩工艺性试桩参数及相关设计要求本段路基过渡段水泥搅拌桩下水泥掺量为原位处湿土重量的 14。本涵洞水泥搅拌桩使用的钻机型为 ZGZ-A 型扭矩式打桩机仪器配置流量记和钻进深度电脑记录仪记录钻进及喷浆过程中的各项数据。3、每米水泥浆用量及水泥浆水灰比 技 术 交 底序：ZTYJDD3B2FB- 工 程 名 称GDK210+311~GDK210+331 过渡段 分 部 工 程地基及根底分项工程名称: 水泥搅拌桩4、水泥搅拌桩施工程序：① 桩基就位对中放好搅拌桩桩位后挪动搅拌桩机到达指定桩位桩位偏向≤50mm。② 调整导向架垂直度采纳全站仪或吊线锤双向控制导向架垂直度按设计标准要求钻杆偏向<1.0％桩长。③ 拌制浆液选用水泥标 P.C 32.5 复合硅酸盐水泥拌制浆液水灰比 0.5:1水泥掺入量为为加固土体质量的 12 水泥均应过筛制备好的浆液不得停置过长不得离析超过 2h 的浆液不得使用。④ 喷浆搅拌提升：下沉到达桩基就位对中放好搅拌桩桩位后挪动搅拌桩机到达指定桩位桩位偏向≤50mm.⑤ 设计深度后开启灰浆泵通过路送浆至搅拌头出浆口在水泥浆和装短途充分搅拌后再按标准要求的提升速度〔0.50～0.8m/min〕,边喷浆搅拌边提升钻杆将浆液和土体充分拌合。施工时因故停浆应将搅拌头下沉至停浆 技 术 交 底序：ZTYJDD3B2FB- 工 程 名 称GDK210+311~GDK210+331 过渡段 分 部 工 程地基及根底分项工程名称: 水泥搅拌桩水泥搅拌桩施工工艺流程图5、质量控制① 施工前检查水泥的质量桩位﹑搅拌机工作性能流量计设备装置完好。② 桩长﹑桩位﹑桩径得控制：桩长的控制不仅要看表而且要在钻机塔架上做明显标记在设计桩长深度位置没钻进的钻顶的位置贴上面明显标记写上数字其他用较小标记：桩位控制时测量放样后...
