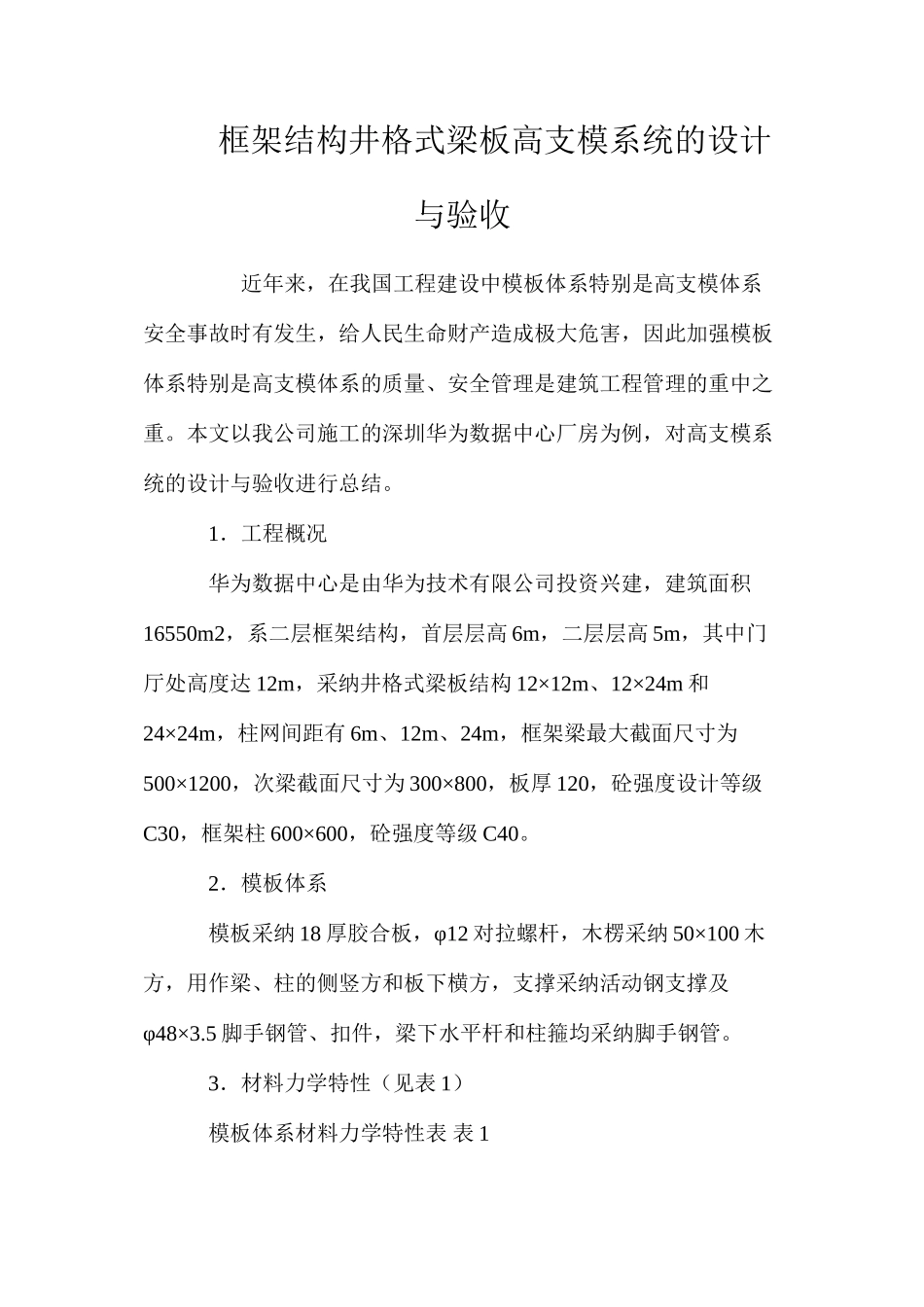

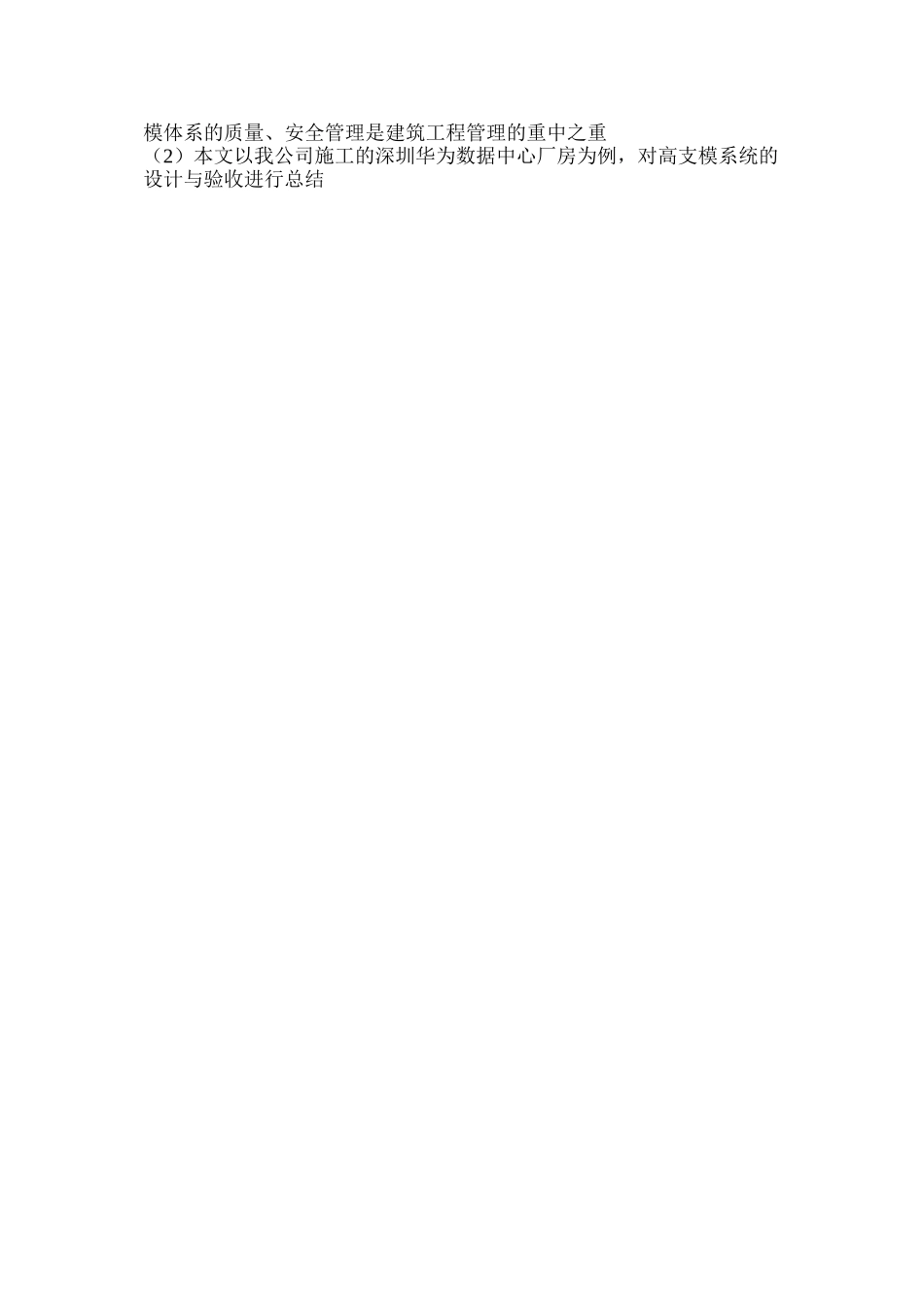

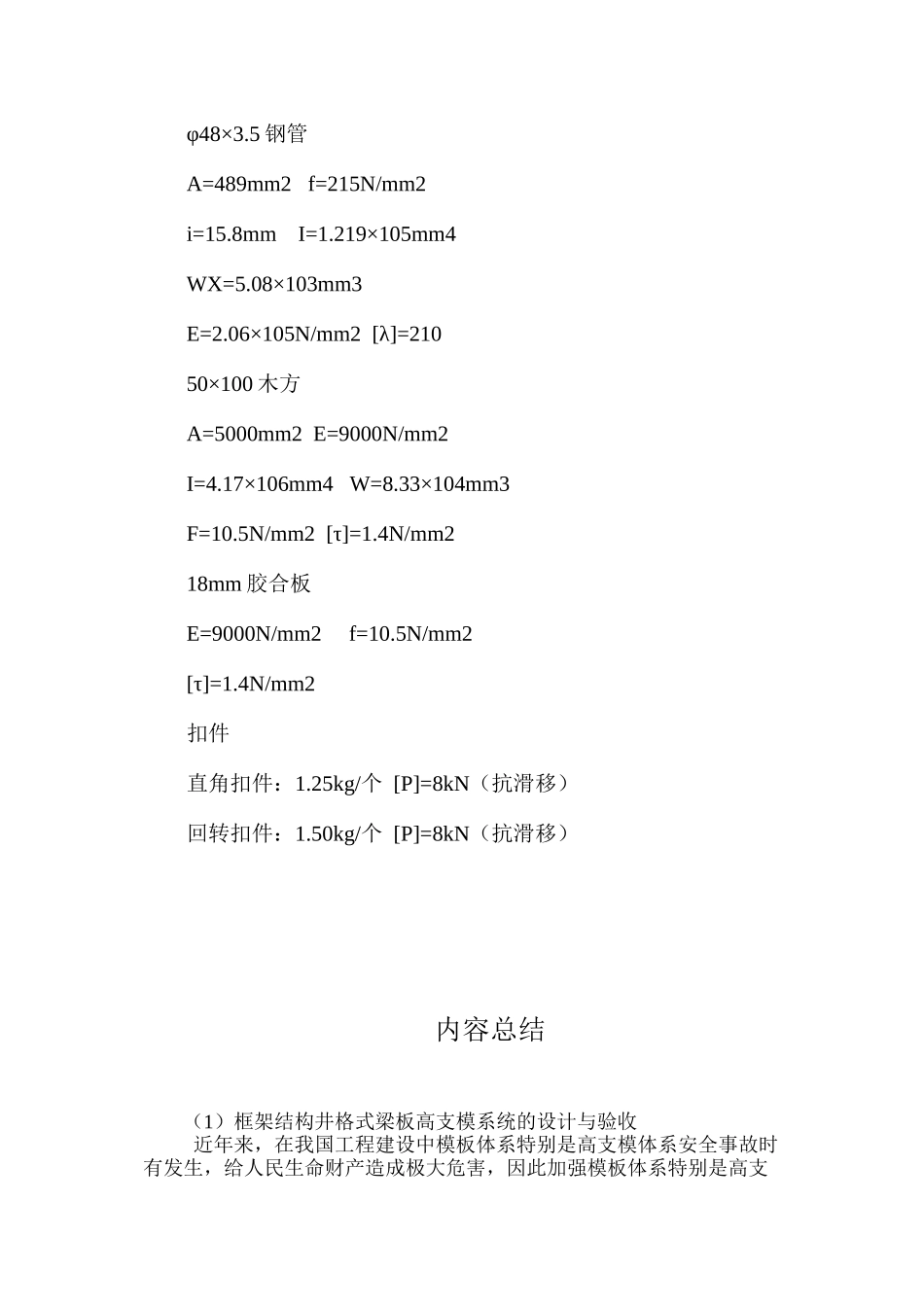

框架结构井格式梁板高支模系统的设计与验收 近年来,在我国工程建设中模板体系特别是高支模体系安全事故时有发生,给人民生命财产造成极大危害,因此加强模板体系特别是高支模体系的质量、安全管理是建筑工程管理的重中之重。本文以我公司施工的深圳华为数据中心厂房为例,对高支模系统的设计与验收进行总结。 1.工程概况 华为数据中心是由华为技术有限公司投资兴建,建筑面积16550m2,系二层框架结构,首层层高 6m,二层层高 5m,其中门厅处高度达 12m,采纳井格式梁板结构 12×12m、12×24m 和24×24m,柱网间距有 6m、12m、24m,框架梁最大截面尺寸为500×1200,次梁截面尺寸为 300×800,板厚 120,砼强度设计等级C30,框架柱 600×600,砼强度等级 C40。 2.模板体系 模板采纳 18 厚胶合板,φ12 对拉螺杆,木楞采纳 50×100 木方,用作梁、柱的侧竖方和板下横方,支撑采纳活动钢支撑及φ48×3.5 脚手钢管、扣件,梁下水平杆和柱箍均采纳脚手钢管。 3.材料力学特性(见表 1) 模板体系材料力学特性表 表 1φ48×3.5 钢管A=489mm2 f=215N/mm2i=15.8mm I=1.219×105mm4WX=5.08×103mm3E=2.06×105N/mm2 [λ]=21050×100 木方A=5000mm2 E=9000N/mm2I=4.17×106mm4 W=8.33×104mm3F=10.5N/mm2 [τ]=1.4N/mm218mm 胶合板E=9000N/mm2 f=10.5N/mm2[τ]=1.4N/mm2扣件直角扣件:1.25kg/ 个 [P]=8kN(抗滑移)回转扣件:1.50kg/ 个 [P]=8kN(抗滑移) 内容总结(1)框架结构井格式梁板高支模系统的设计与验收 近年来,在我国工程建设中模板体系特别是高支模体系安全事故时有发生,给人民生命财产造成极大危害,因此加强模板体系特别是高支模体系的质量、安全管理是建筑工程管理的重中之重(2)本文以我公司施工的深圳华为数据中心厂房为例,对高支模系统的设计与验收进行总结
