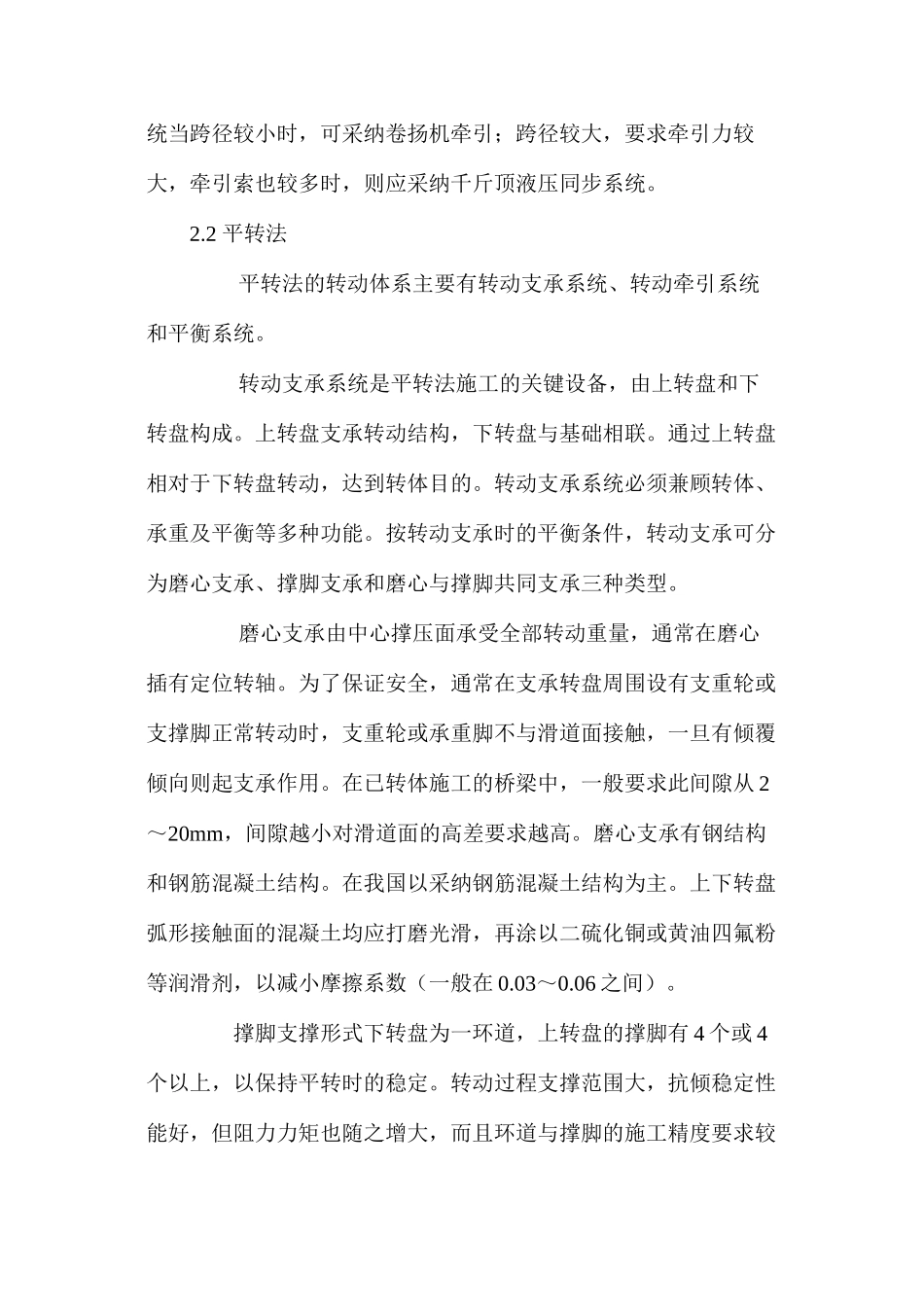

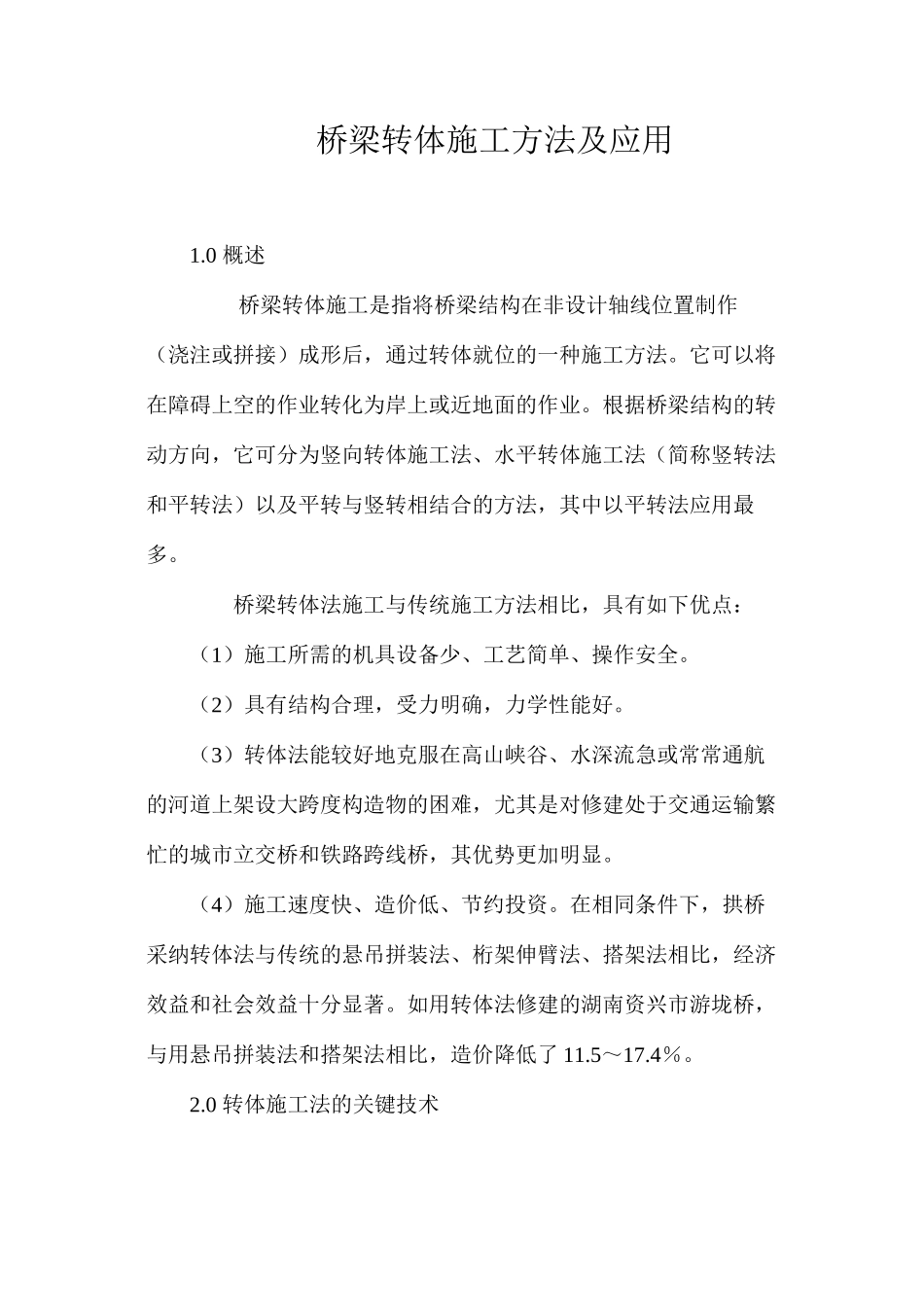

桥梁转体施工方法及应用 1.0 概述 桥梁转体施工是指将桥梁结构在非设计轴线位置制作（浇注或拼接）成形后，通过转体就位的一种施工方法。它可以将在障碍上空的作业转化为岸上或近地面的作业。根据桥梁结构的转动方向，它可分为竖向转体施工法、水平转体施工法（简称竖转法和平转法）以及平转与竖转相结合的方法，其中以平转法应用最多。 桥梁转体法施工与传统施工方法相比，具有如下优点：（1）施工所需的机具设备少、工艺简单、操作安全。（2）具有结构合理，受力明确，力学性能好。（3）转体法能较好地克服在高山峡谷、水深流急或常常通航的河道上架设大跨度构造物的困难，尤其是对修建处于交通运输繁忙的城市立交桥和铁路跨线桥，其优势更加明显。（4）施工速度快、造价低、节约投资。在相同条件下，拱桥采纳转体法与传统的悬吊拼装法、桁架伸臂法、搭架法相比，经济效益和社会效益十分显著。如用转体法修建的湖南资兴市游垅桥，与用悬吊拼装法和搭架法相比，造价降低了 11.5～17.4％。2.0 转体施工法的关键技术 转体施工法的关键技术问题是转动设备与转动能力，施工过程中的结构稳定和强度保证，结构的合拢与体系的转换。2.1 竖转法 竖转法主要用于肋拱桥，拱肋通常在低位浇筑或拼装，然后向上拉升达到设计位置，再合拢。 竖转体系一般由牵引系统、索塔、拉索组成。竖转的拉索索力在脱架时最大，因为此时拉索的水平角最小，产生的竖向分力也最小，而且拱肋要实现从多跨支承到铰支承和扣点处索支承的过渡，脱架时要完成结构自身的变形与受力的转化。为使竖转脱架顺利，有时需在提升索点安置助升千斤顶。 竖转施工方案设计时，要合理安排竖转体系。索塔高、支架高（拼装位置高），则水平交角也大，脱架提升力也相对小，但索塔、拼装支架受力（特别是受压稳定问题）也大，材料用量也多；反之亦然。在竖转过程中，主要要考虑索塔的受力和拱肋的受力，尤其是风力的作用。 在施工工艺上，竖转铰的构造与安装精度，索鞍与牵转动力装置，索塔和锚固系统是保证竖转质量、转动顺利和安全的关键所在。国内的拱桥基本上为无铰拱，竖转铰是施工临时构造，所以，竖转铰的结构与精度应综合考虑满足施工要求和降低造价。跨径较小时，可采纳插销式，跨径较大时可采纳滚轴。拉索的牵引系统当跨径较小时，可采纳卷扬机牵引；跨径较大，要求牵引力较大，牵引索也较多时，则应采纳千斤顶液压同步系统。2.2 平转法 平转法的转动体系主要有转动支承系统...
