民和县官亭镇喇家遗址三级公路工程监理大纲VIP专享

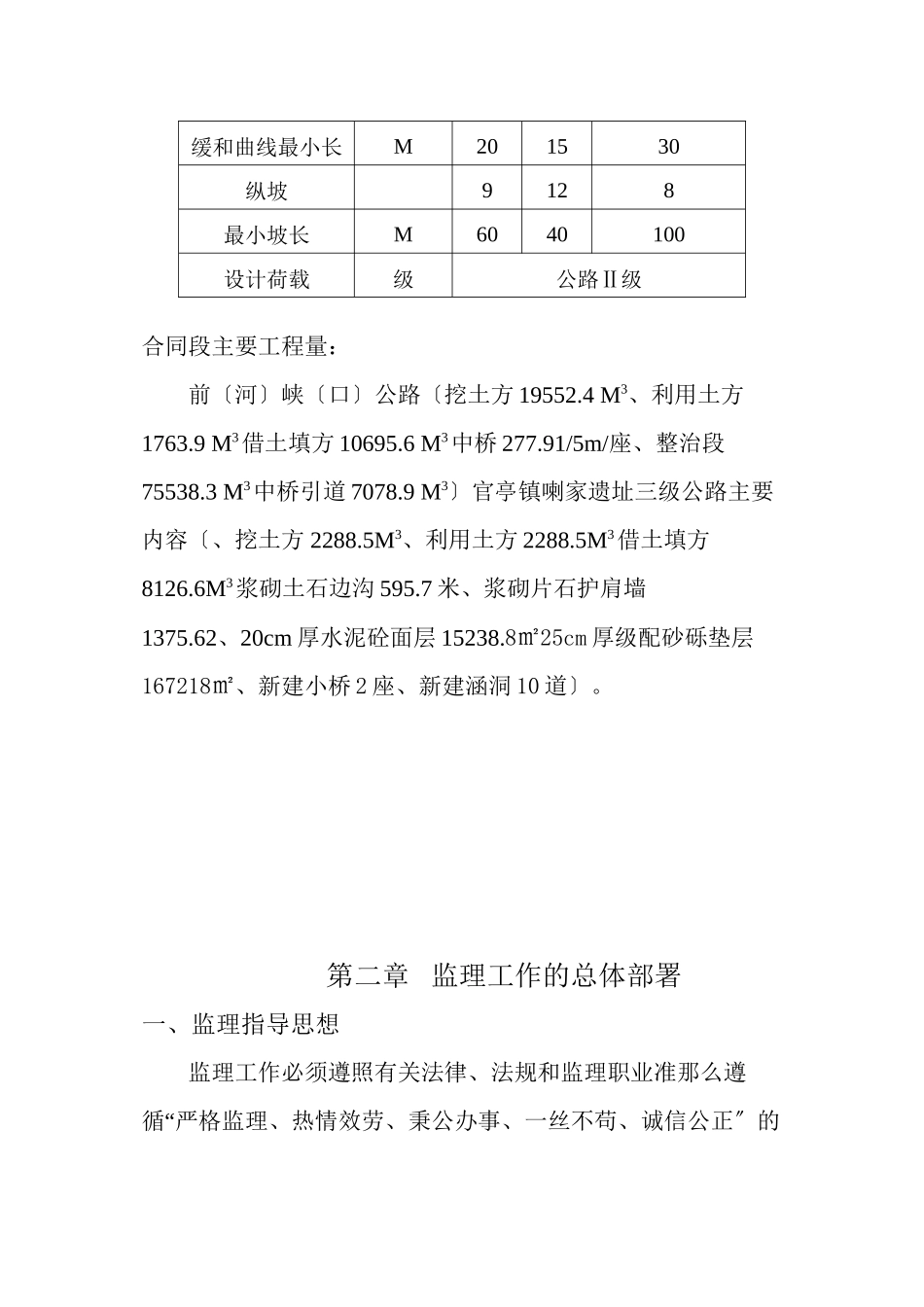

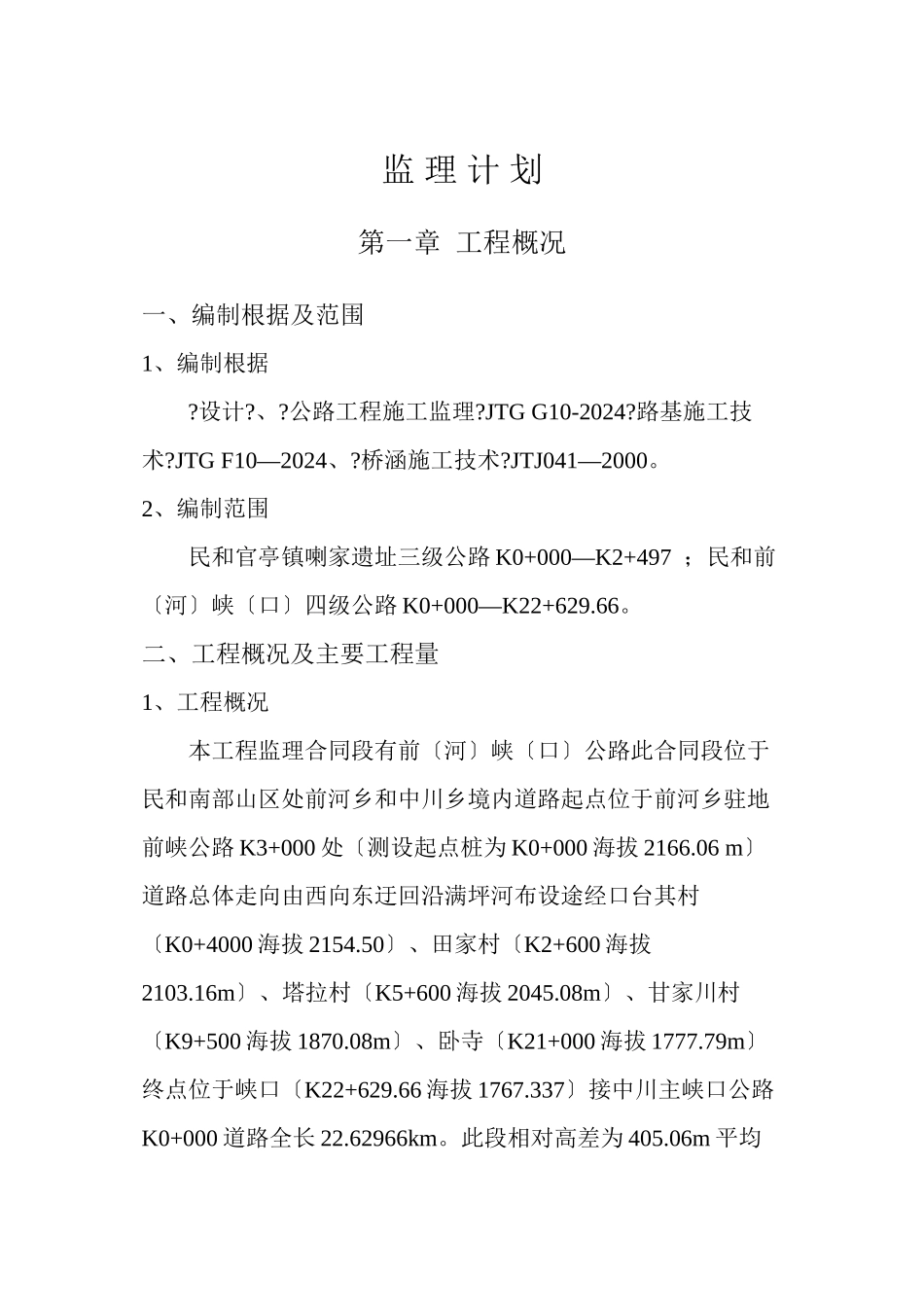

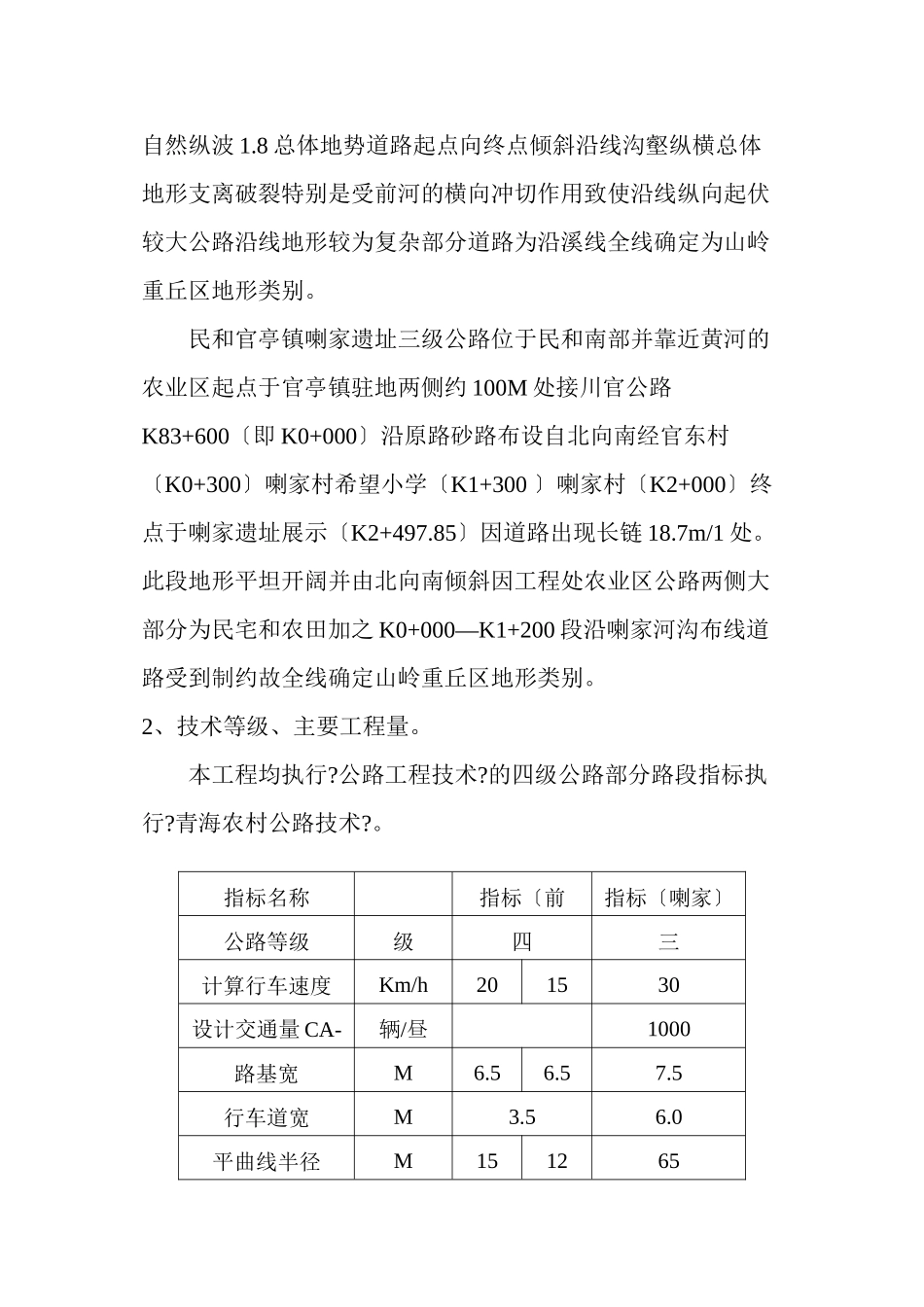

监 理 计 划 第一章 工程概况一、编制根据及范围1 、编制根据?设计?、?公路工程施工监理?JTG G10-2024?路基施工技术?JTG F10—2024、?桥涵施工技术?JTJ041—2000。2、编制范围民和官亭镇喇家遗址三级公路 K0+000—K2+497 ；民和前〔河〕峡〔口〕四级公路 K0+000—K22+629.66。 二、工程概况及主要工程量1、工程概况本工程监理合同段有前〔河〕峡〔口〕公路此合同段位于民和南部山区处前河乡和中川乡境内道路起点位于前河乡驻地前峡公路 K3+000 处〔测设起点桩为 K0+000 海拔 2166.06 m〕道路总体走向由西向东迂回沿满坪河布设途经口台其村〔K0+4000 海拔 2154.50〕、田家村〔K2+600 海拔2103.16m〕、塔拉村〔K5+600 海拔 2045.08m〕、甘家川村〔K9+500 海拔 1870.08m〕、卧寺〔K21+000 海拔 1777.79m〕终点位于峡口〔K22+629.66 海拔 1767.337〕接中川主峡口公路K0+000 道路全长 22.62966km。此段相对高差为 405.06m 平均自然纵波 1.8 总体地势道路起点向终点倾斜沿线沟壑纵横总体地形支离破裂特别是受前河的横向冲切作用致使沿线纵向起伏较大公路沿线地形较为复杂部分道路为沿溪线全线确定为山岭重丘区地形类别。民和官亭镇喇家遗址三级公路位于民和南部并靠近黄河的农业区起点于官亭镇驻地两侧约 100M 处接川官公路K83+600〔即 K0+000 〕沿原路砂路布设自北向南经官东村〔K0+300〕喇家村希望小学〔K1+300 〕喇家村〔K2+000〕终点于喇家遗址展示〔K2+497.85〕因道路出现长链 18.7m/1 处。此段地形平坦开阔并由北向南倾斜因工程处农业区公路两侧大部分为民宅和农田加之 K0+000—K1+200 段沿喇家河沟布线道路受到制约故全线确定山岭重丘区地形类别。2、技术等级、主要工程量。本工程均执行?公路工程技术?的四级公路部分路段指标执行?青海农村公路技术? 。指标名称指标〔前指标〔喇家〕公路等级级四三计算行车速度Km/h201530设计交通量 CA-辆/昼1000路基宽M6.56.57.5行车道宽M3.56.0平曲线半径M151265缓和曲线最小长M201530纵坡9128最小坡长M6040100设计荷载级公路Ⅱ级合同段主要工程量：前〔河〕峡〔口〕公路〔挖土方 19552.4 M3、利用土方1763.9 M3借土填方 10695.6 M3中桥 277.91/5m/座、整治段75538.3 M3中桥引道 7078.9 M3〕官亭镇喇家遗址三级公路主要 内容〔、挖土方 2288.5M3、利用土方 2288.5M3借土填方8126.6M3浆砌土石边沟 595.7 米、浆砌片石护肩墙1375.62、20cm 厚水泥砼...
