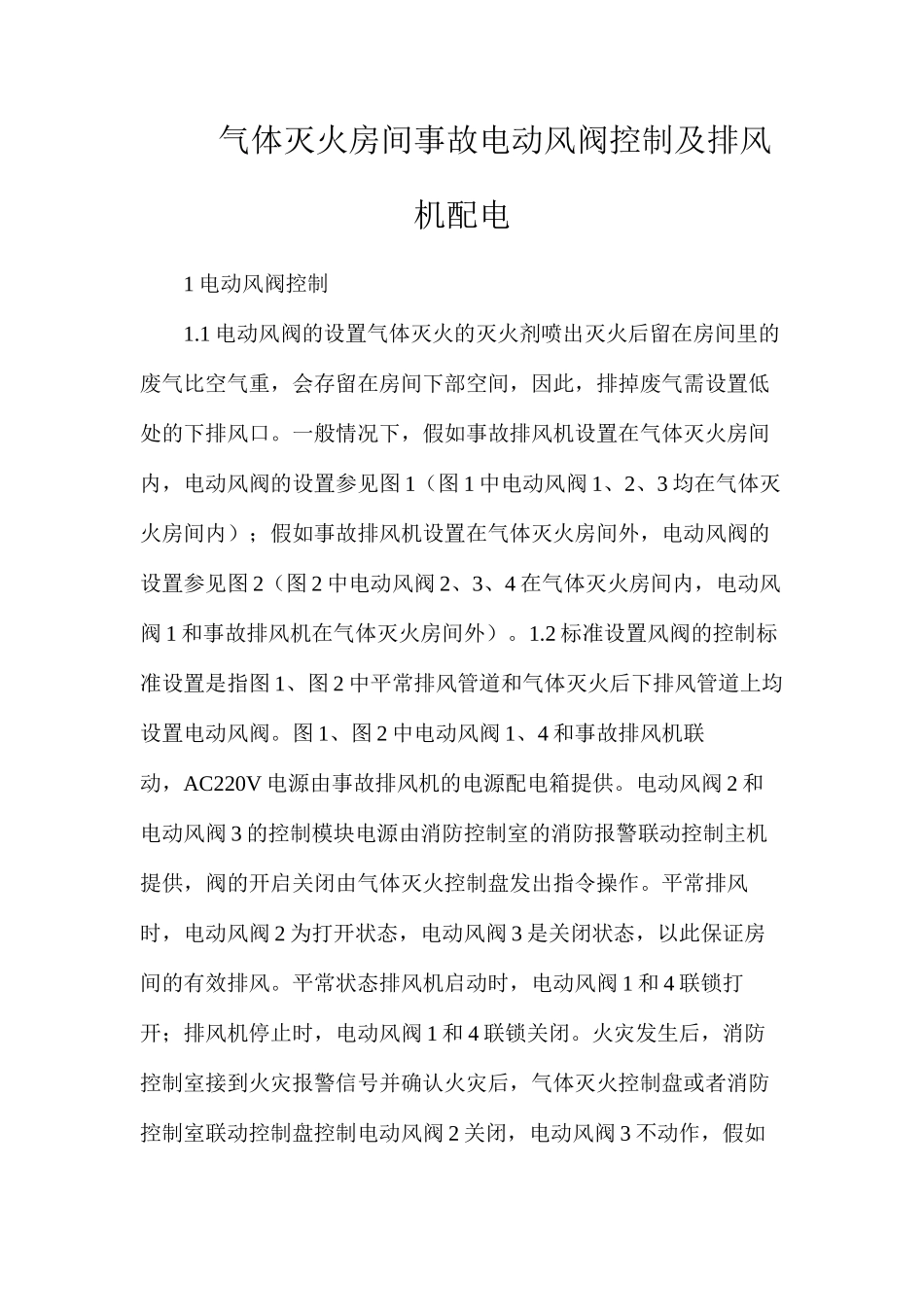

气体灭火房间事故电动风阀控制及排风机配电1 电动风阀控制1.1 电动风阀的设置气体灭火的灭火剂喷出灭火后留在房间里的废气比空气重，会存留在房间下部空间，因此，排掉废气需设置低处的下排风口。一般情况下，假如事故排风机设置在气体灭火房间内，电动风阀的设置参见图 1（图 1 中电动风阀 1、2、3 均在气体灭火房间内）；假如事故排风机设置在气体灭火房间外，电动风阀的设置参见图 2（图 2 中电动风阀 2、3、4 在气体灭火房间内，电动风阀 1 和事故排风机在气体灭火房间外）。1.2 标准设置风阀的控制标准设置是指图 1、图 2 中平常排风管道和气体灭火后下排风管道上均设置电动风阀。图 1、图 2 中电动风阀 1、4 和事故排风机联动，AC220V 电源由事故排风机的电源配电箱提供。电动风阀 2 和电动风阀 3 的控制模块电源由消防控制室的消防报警联动控制主机提供，阀的开启关闭由气体灭火控制盘发出指令操作。平常排风时，电动风阀 2 为打开状态，电动风阀 3 是关闭状态，以此保证房间的有效排风。平常状态排风机启动时，电动风阀 1 和 4 联锁打开；排风机停止时，电动风阀 1 和 4 联锁关闭。火灾发生后，消防控制室接到火灾报警信号并确认火灾后，气体灭火控制盘或者消防控制室联动控制盘控制电动风阀 2 关闭，电动风阀 3 不动作，假如此时采纳直接切断排风机电源的方式，排风机将断电停止工作，电源切断后控制电路不能联锁关断电动阀，电动风阀 1 和 4 无法联锁关闭，仍然保持开启状态，气体灭火房间不是处于密闭状态，影响气体灭火效果，这是很容易忽略的问题。假如当气体灭火控制盘发出停止风机运行的信号时，控制模块不是直接切断风机电源，而是通过控制中间继电器使风机进入停机流程，经过延时等待风阀关闭的反馈信号后再切断风机供电电源，这样就可以解决风阀不能联锁关闭的问题。当确认电动风阀 1 和 4 关闭后，开启区域选择电磁阀，启动气体灭火装置，向火灾房间喷放灭火剂。1.3 简化设置风阀的控制简化设置是指图 1、图 2 中平常排风管道和气体灭火后低处排风管道上均不设置电动风阀，只有排风管道设在房间内。图 1、图 2中电动风阀 1、4 和事故排风机联动，AC220V 电源由事故排风机的电源配电箱提供。这样不管是平常排风还是气体灭火后排出房间废气，都是整个房间的气体一起排出。简化设置的系统中电动风阀的数量少，而且风阀只需要和风机联锁，由风机配电箱直接提供AC220V...
