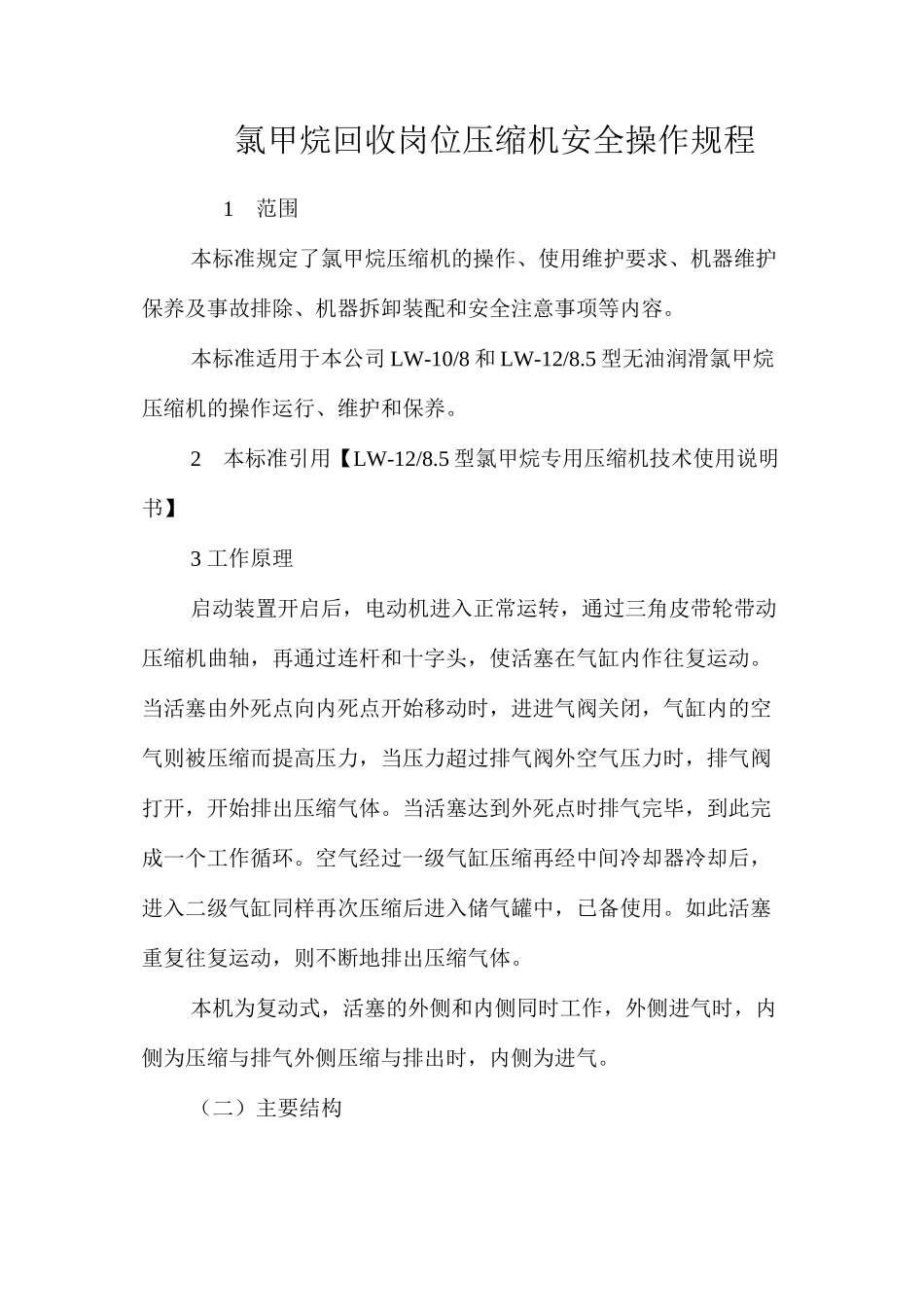

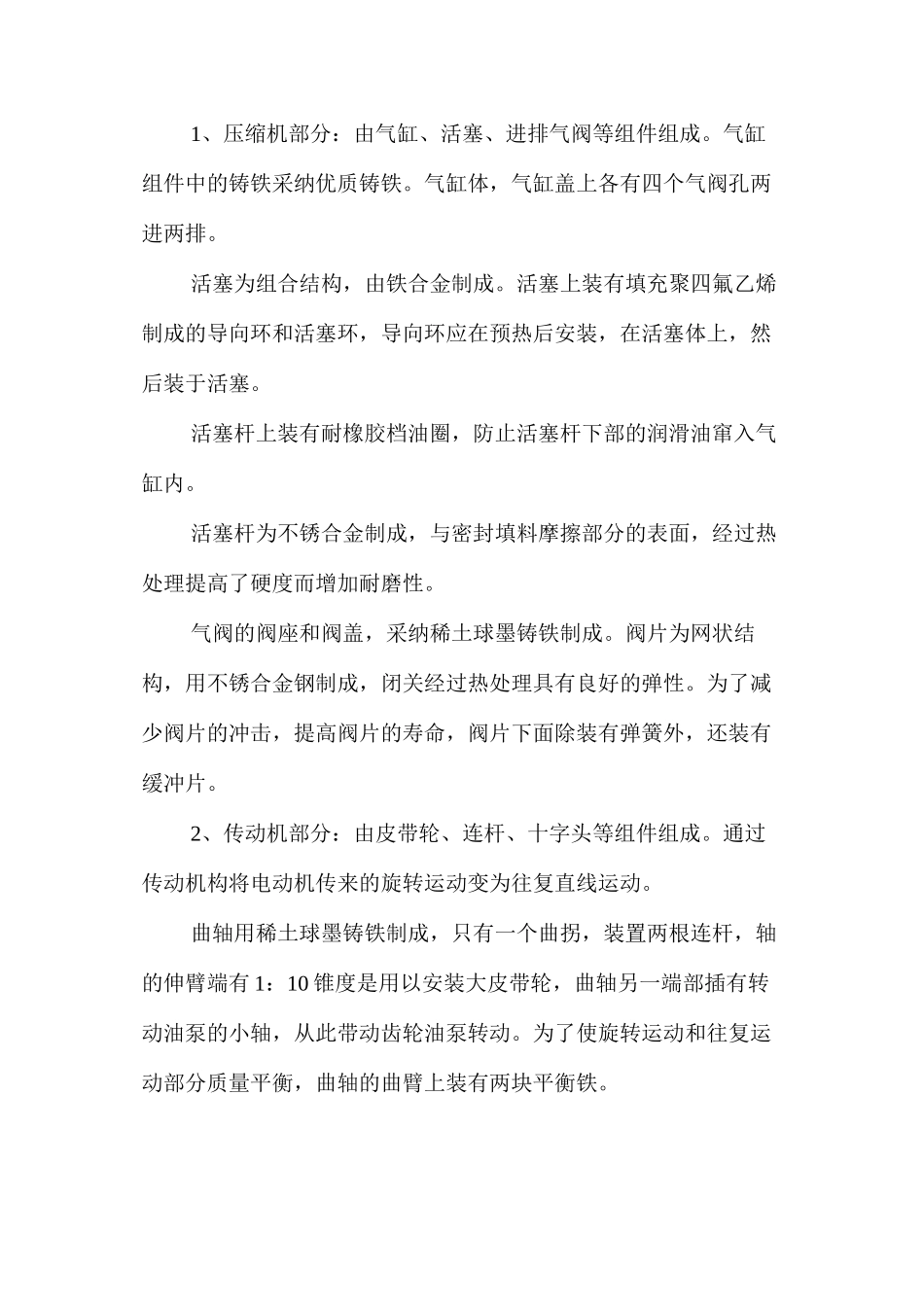

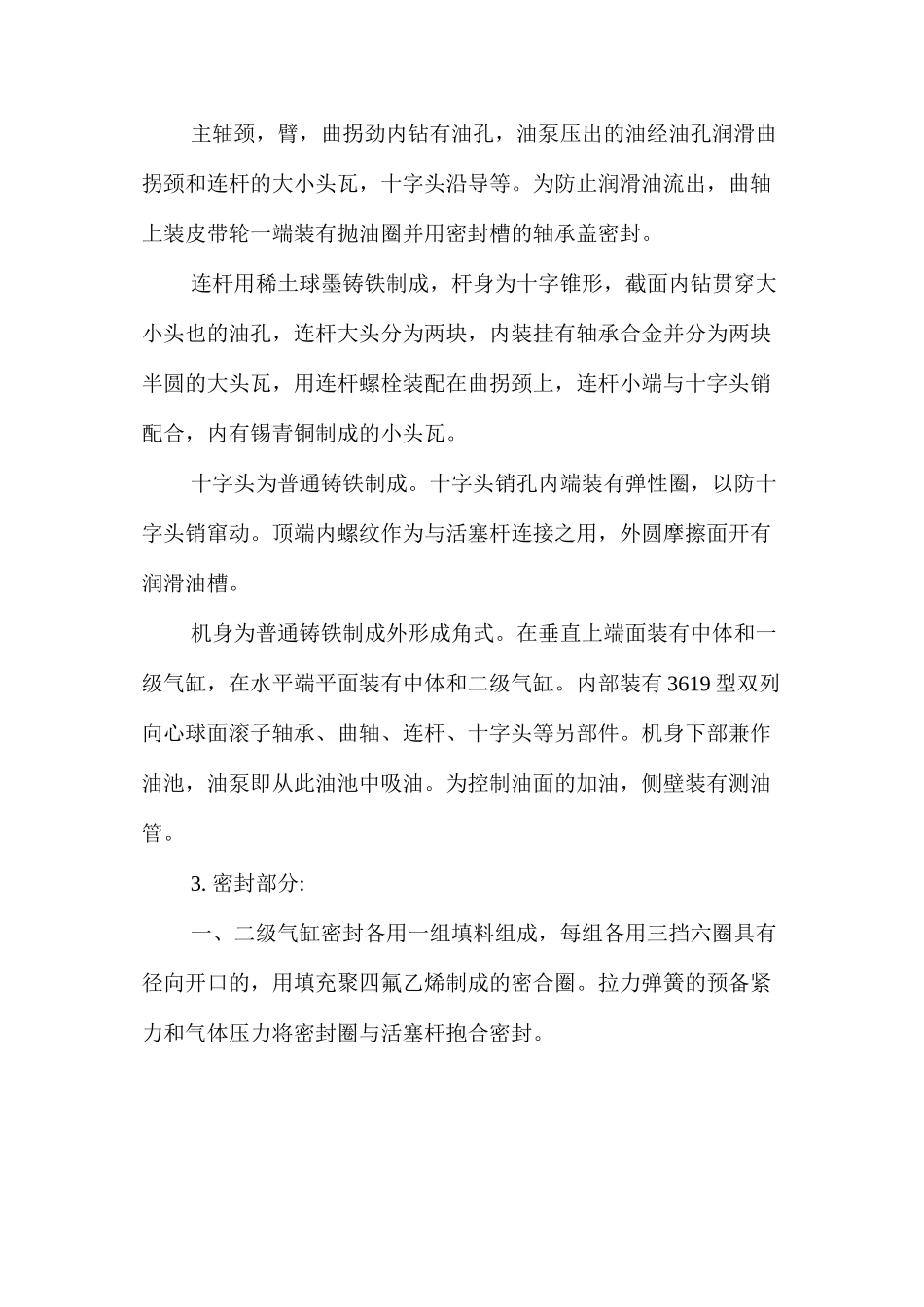

氯甲烷回收岗位压缩机安全操作规程 1 范围 本标准规定了氯甲烷压缩机的操作、使用维护要求、机器维护保养及事故排除、机器拆卸装配和安全注意事项等内容。 本标准适用于本公司 LW-10/8 和 LW-12/8.5 型无油润滑氯甲烷压缩机的操作运行、维护和保养。 2 本标准引用【LW-12/8.5 型氯甲烷专用压缩机技术使用说明书】 3 工作原理 启动装置开启后，电动机进入正常运转，通过三角皮带轮带动压缩机曲轴，再通过连杆和十字头，使活塞在气缸内作往复运动。当活塞由外死点向内死点开始移动时，进进气阀关闭，气缸内的空气则被压缩而提高压力，当压力超过排气阀外空气压力时，排气阀打开，开始排出压缩气体。当活塞达到外死点时排气完毕，到此完成一个工作循环。空气经过一级气缸压缩再经中间冷却器冷却后，进入二级气缸同样再次压缩后进入储气罐中，已备使用。如此活塞重复往复运动，则不断地排出压缩气体。 本机为复动式，活塞的外侧和内侧同时工作，外侧进气时，内侧为压缩与排气外侧压缩与排出时，内侧为进气。 （二）主要结构 1、压缩机部分：由气缸、活塞、进排气阀等组件组成。气缸组件中的铸铁采纳优质铸铁。气缸体，气缸盖上各有四个气阀孔两进两排。 活塞为组合结构，由铁合金制成。活塞上装有填充聚四氟乙烯制成的导向环和活塞环，导向环应在预热后安装，在活塞体上，然后装于活塞。 活塞杆上装有耐橡胶档油圈，防止活塞杆下部的润滑油窜入气缸内。 活塞杆为不锈合金制成，与密封填料摩擦部分的表面，经过热处理提高了硬度而增加耐磨性。 气阀的阀座和阀盖，采纳稀土球墨铸铁制成。阀片为网状结构，用不锈合金钢制成，闭关经过热处理具有良好的弹性。为了减少阀片的冲击，提高阀片的寿命，阀片下面除装有弹簧外，还装有缓冲片。 2、传动机部分：由皮带轮、连杆、十字头等组件组成。通过传动机构将电动机传来的旋转运动变为往复直线运动。 曲轴用稀土球墨铸铁制成，只有一个曲拐，装置两根连杆，轴的伸臂端有 1：10 锥度是用以安装大皮带轮，曲轴另一端部插有转动油泵的小轴，从此带动齿轮油泵转动。为了使旋转运动和往复运动部分质量平衡，曲轴的曲臂上装有两块平衡铁。 主轴颈，臂，曲拐劲内钻有油孔，油泵压出的油经油孔润滑曲拐颈和连杆的大小头瓦，十字头沿导等。为防止润滑油流出，曲轴上装皮带轮一端装有抛油圈并用密封槽的轴承盖密封。 连杆用稀土球墨铸铁制成，杆身为十字锥形，截面内钻贯穿大小头也的油孔，连...
