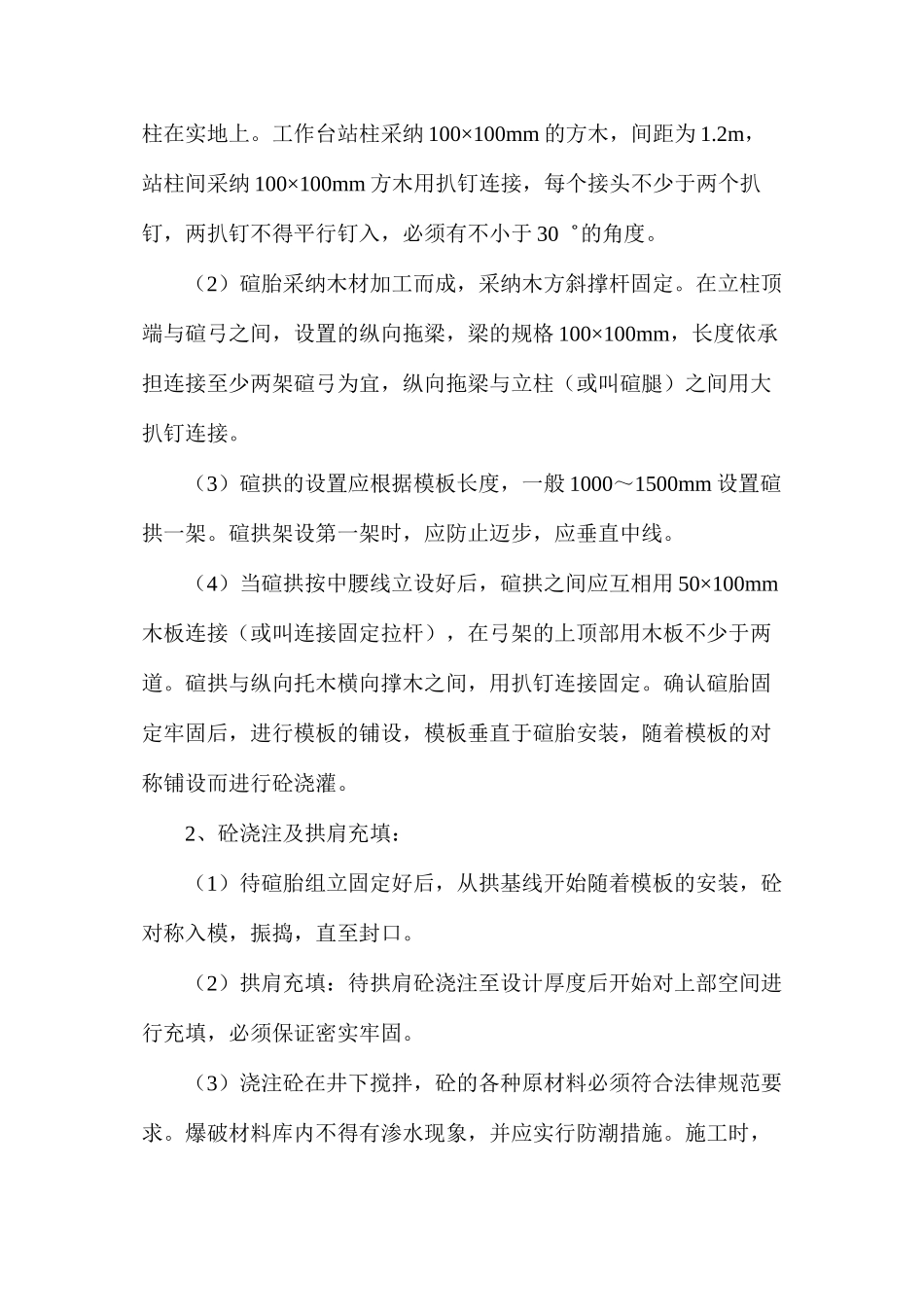

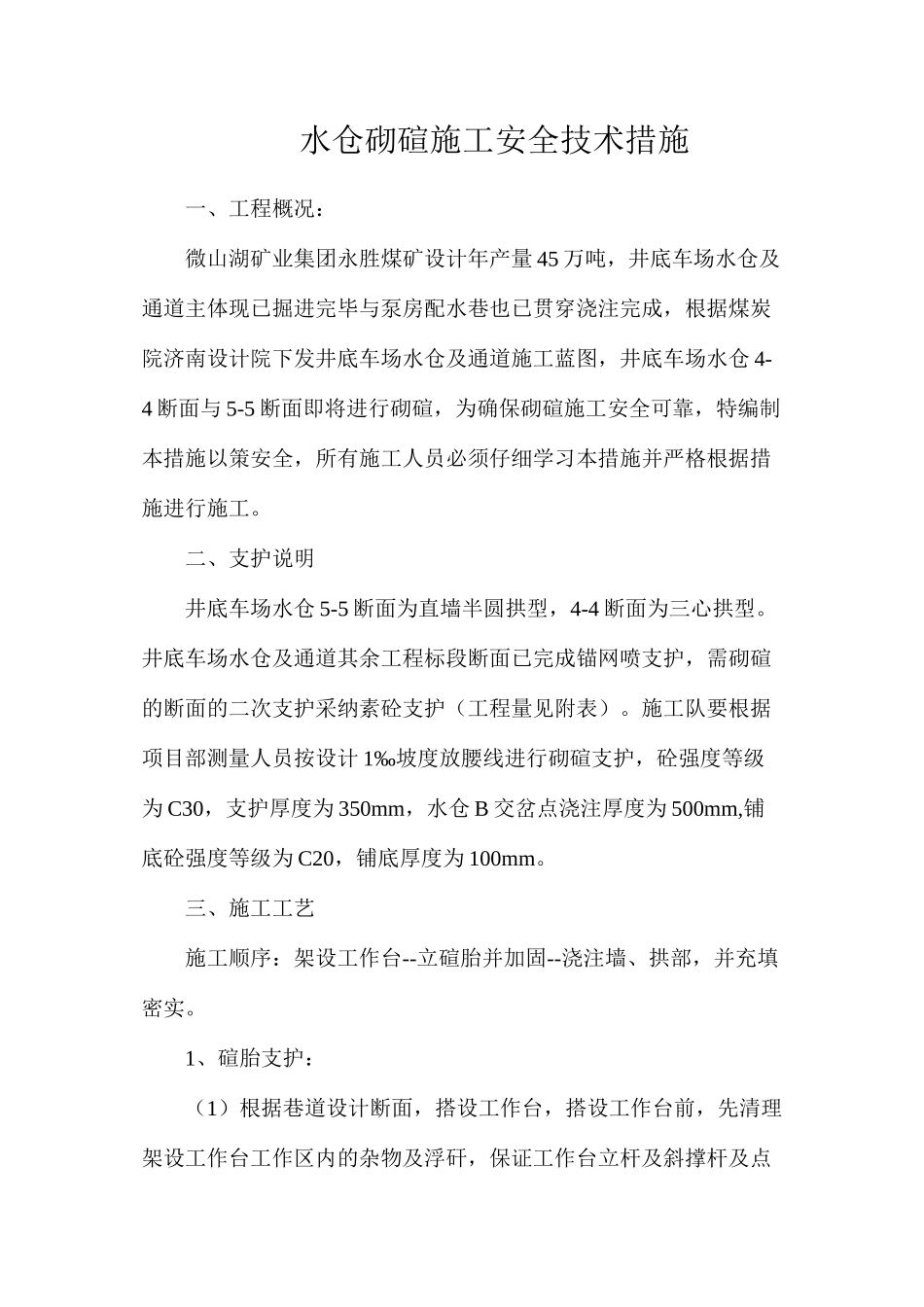

水仓砌碹施工安全技术措施一、工程概况：微山湖矿业集团永胜煤矿设计年产量 45 万吨，井底车场水仓及通道主体现已掘进完毕与泵房配水巷也已贯穿浇注完成，根据煤炭院济南设计院下发井底车场水仓及通道施工蓝图，井底车场水仓 4-4 断面与 5-5 断面即将进行砌碹，为确保砌碹施工安全可靠，特编制本措施以策安全，所有施工人员必须仔细学习本措施并严格根据措施进行施工。二、支护说明井底车场水仓 5-5 断面为直墙半圆拱型，4-4 断面为三心拱型。井底车场水仓及通道其余工程标段断面已完成锚网喷支护，需砌碹的断面的二次支护采纳素砼支护（工程量见附表）。施工队要根据项目部测量人员按设计 1‰坡度放腰线进行砌碹支护，砼强度等级为 C30，支护厚度为 350mm，水仓 B 交岔点浇注厚度为 500mm,铺底砼强度等级为 C20，铺底厚度为 100mm。三、施工工艺施工顺序：架设工作台--立碹胎并加固--浇注墙、拱部，并充填密实。1、碹胎支护：（1）根据巷道设计断面，搭设工作台，搭设工作台前，先清理架设工作台工作区内的杂物及浮矸，保证工作台立杆及斜撑杆及点柱在实地上。工作台站柱采纳 100×100mm 的方木，间距为 1.2m，站柱间采纳 100×100mm 方木用扒钉连接，每个接头不少于两个扒钉，两扒钉不得平行钉入，必须有不小于 30゜的角度。（2）碹胎采纳木材加工而成，采纳木方斜撑杆固定。在立柱顶端与碹弓之间，设置的纵向拖梁，梁的规格 100×100mm，长度依承担连接至少两架碹弓为宜，纵向拖梁与立柱（或叫碹腿）之间用大扒钉连接。（3）碹拱的设置应根据模板长度，一般 1000～1500mm 设置碹拱一架。碹拱架设第一架时，应防止迈步，应垂直中线。（4）当碹拱按中腰线立设好后，碹拱之间应互相用 50×100mm木板连接（或叫连接固定拉杆），在弓架的上顶部用木板不少于两道。碹拱与纵向托木横向撑木之间，用扒钉连接固定。确认碹胎固定牢固后，进行模板的铺设，模板垂直于碹胎安装，随着模板的对称铺设而进行砼浇灌。2、砼浇注及拱肩充填：（1）待碹胎组立固定好后，从拱基线开始随着模板的安装，砼对称入模，振捣，直至封口。（2）拱肩充填：待拱肩砼浇注至设计厚度后开始对上部空间进行充填，必须保证密实牢固。（3）浇注砼在井下搅拌，砼的各种原材料必须符合法律规范要求。爆破材料库内不得有渗水现象，并应实行防潮措施。施工时，如有渗漏水现象必须加防渗剂。砼必须符合设计强度 C30，在井下用搅拌机拌料时，严格根据 C30 ...
