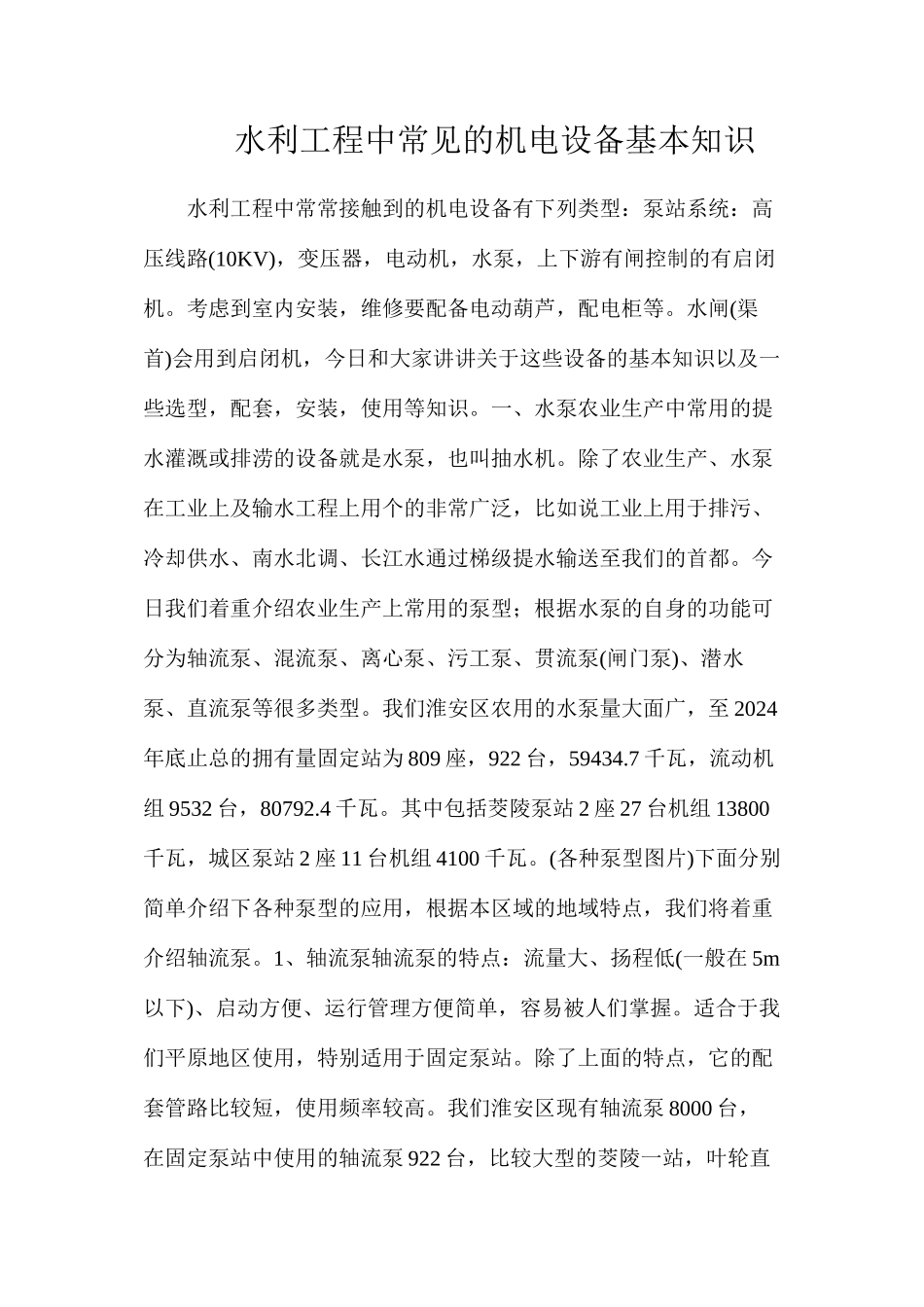

水利工程中常见的机电设备基本知识

水利工程中常见的机电设备基本知识水利工程中常常接触到的机电设备有下列类型：泵站系统：高压线路(10KV)，变压器，电动机，水泵，上下游有闸控制的有启闭机。考虑到室内安装，维修要配备电动葫芦，配电柜等。水闸(渠首)会用到启闭机，今日和大家讲讲关于这些设备的基本知识以及一些选型，配套，安装，使用等知识。一、水泵农业生产中常用的提水灌溉或排涝的设备就是水泵，也叫抽水机。除了农业生产、水泵在工业上及输水工程上用个的非常广泛，比如说工业上用于排污、冷却供水、南水北调、长江水通过梯级提水输送至我们的首都。今日我们着重介绍农业生产上常用的泵型；根据水泵的自身的功能可分为轴流泵、混流泵、离心泵、污工泵、贯流泵(闸门泵)、潜水泵、直流泵等很多类型。我们淮安区农用的水泵量大面广，至 2024年底止总的拥有量固定站为 809 座，922 台，59434.7 千瓦，流动机组 9532 台，80792.4 千瓦。其中包括茭陵泵站 2 座 27 台机组 13800千瓦，城区泵站 2 座 11 台机组 4100 千瓦。(各种泵型图片)下面分别简单介绍下各种泵型的应用，根据本区域的地域特点，我们将着重介绍轴流泵。1、轴流泵轴流泵的特点：流量大、扬程低(一般在 5m以下)、启动方便、运行管理方便简单，容易被人们掌握。适合于我们平原地区使用，特别适用于固定泵站。除了上面的特点，它的配套管路比较短，使用频率较高。我们淮安区现有轴流泵 8000 台，在固定泵站中使用的轴流泵 922 台，比较大型的茭陵一站，叶轮直径 1.6m，单机配套功率 800 千瓦，装机 12 台套，单机流量 8m3/s，茭陵二站叶轮直径 1.0m，单机配套功率 280 千瓦，装机 15 台套，单机流量 3.38m3/s，这两个大型泵站担负着渠北地区和市区开发区540 平方公里的受益面积。正常我们以村、组为单位建造小型泵站，选用的水泵一般为 14 英寸(350)—系列32 英寸(800)系列，今日我们以 500 系列水泵为例，给大家介绍一下水泵型号的意义及其几个重要参数。20ZLB-70—，100—，125—，160。500ZLB-70—，100—，125—，160。20—水泵出口公称直径的英寸数(20 寸=500 毫米)Z—轴流式 L—立式 B—叶片角度为半调节 70—水泵比转数 1/10后化整数，这种泵的比转数为 700，比转数高的扬程较低，一般扬程 3-5m，选 70 型泵，3m 左右选 100 型，2.0-2.5m，选 125 型，2m以下可选 160 型。2、离心泵离心泵特点，扬程高从几米到几十米、流量大，适用于丘陵山区...
