水力控制阀在给水系统中的应用

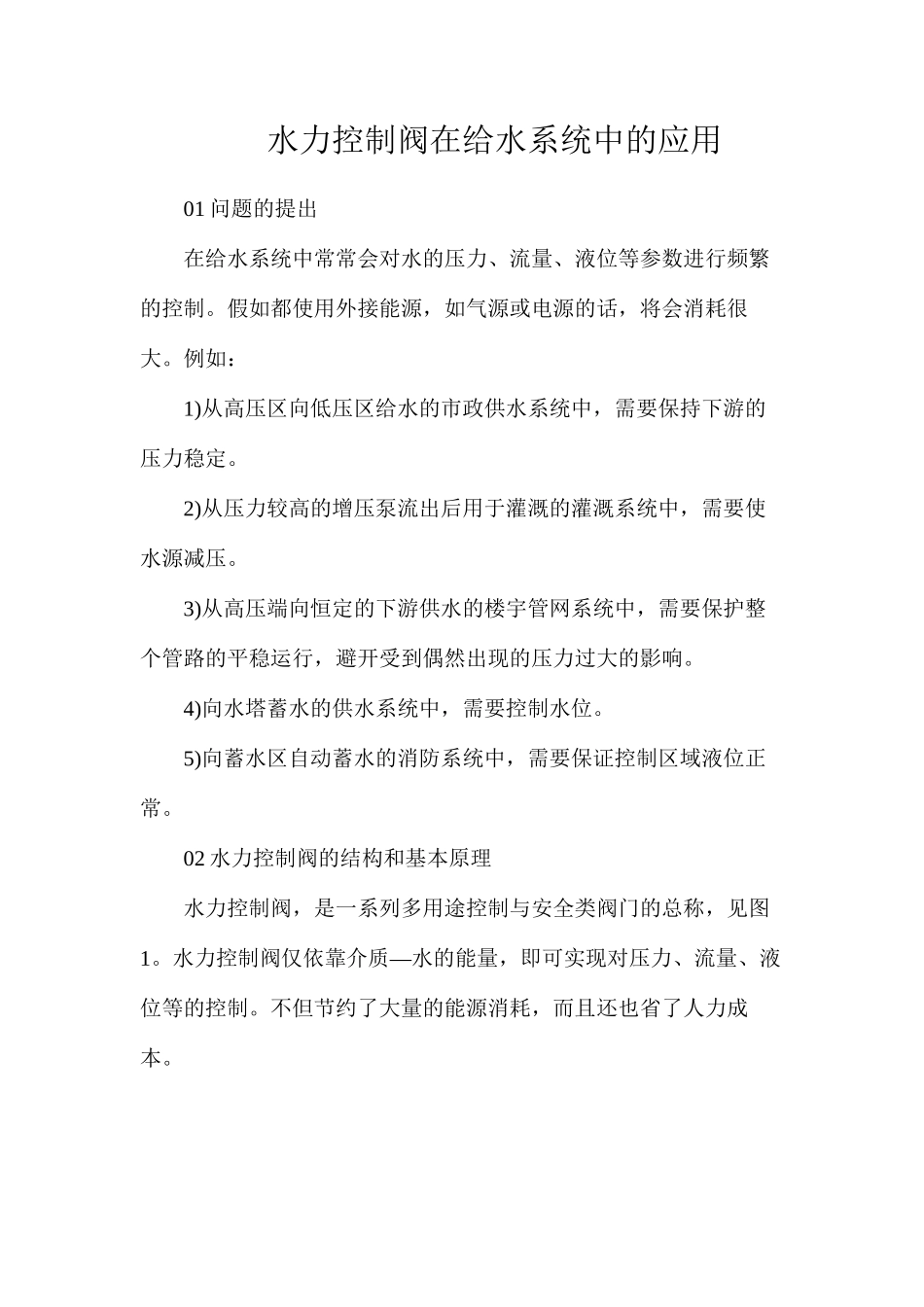

水力控制阀在给水系统中的应用01 问题的提出在给水系统中常常会对水的压力、流量、液位等参数进行频繁的控制。假如都使用外接能源，如气源或电源的话，将会消耗很大。例如：1)从高压区向低压区给水的市政供水系统中，需要保持下游的压力稳定。2)从压力较高的增压泵流出后用于灌溉的灌溉系统中，需要使水源减压。3)从高压端向恒定的下游供水的楼宇管网系统中，需要保护整个管路的平稳运行，避开受到偶然出现的压力过大的影响。4)向水塔蓄水的供水系统中，需要控制水位。5)向蓄水区自动蓄水的消防系统中，需要保证控制区域液位正常。02 水力控制阀的结构和基本原理水力控制阀，是一系列多用途控制与安全类阀门的总称，见图1—。水力控制阀仅依靠介质水的能量，即可实现对压力、流量、液位等的控制。不但节约了大量的能源消耗，而且还也省了人力成本。最早，水力控制阀被运用在一些农业国家的水利灌溉系统中，大量生产于以色列、荷兰、丹麦等欧洲国家，后来进展到美国、加拿大以及亚洲等地，并且得到了更加广泛的应用。简单来说，水力控制阀是由主阀和不同的导阀系统所组成的。通过装配不同的导阀系统，水力控制阀将可以具备不同的使用功能。2.1 主阀主阀的典型结构见图 2。图 2 中的主阀为隔膜双腔型，是由阀体、阀芯、阀座、阀板、弹簧、阀杆、中间体、膜片、阀盖等主要零部件组成。2.2 导阀系统导阀系统由导阀、导管、针阀、球阀、压力表等零部件组成。通过不同的连接可以实现不同的控制功能。2.3 基本原理水力控制阀虽然根据不同的使用功能有不同的分类，但其工作原理却不尽相同。即以上、下游压力差为动力，由导阀系统控制，使隔膜(或者活塞)液压式差动操作，完全由水力自动调节，从而控制主阀阀芯开启或者关闭或者处于某一调节状态。03 水力控制阀的分类和工作原理根据给水系统中不同的设计要求和使用要求，还可以演变出十几种用途的阀门(目前国外此类阀门已派生出近百种用途)。水力控制阀按用途可分为如下类型。1)水位控制阀。主要控制水池、水塔中的水位。2)减压阀。将较高进口压力减小到某一需要的出口压力，并依靠介质自身的能量，使出口压力自动保持稳定的阀门。3)水用安全阀（泄压/持压阀）。当给水管路系统中的压力超过设定压力时，阀门自动开启泄压，保护管线安全。4)止回阀。安装在给水系统的水泵出口，防止介质倒流，并消除水击。5)电动开关阀。以电磁阀作为先导阀，根据电信号，遥控开启和关闭给水管路系统，可取代用来开启...
