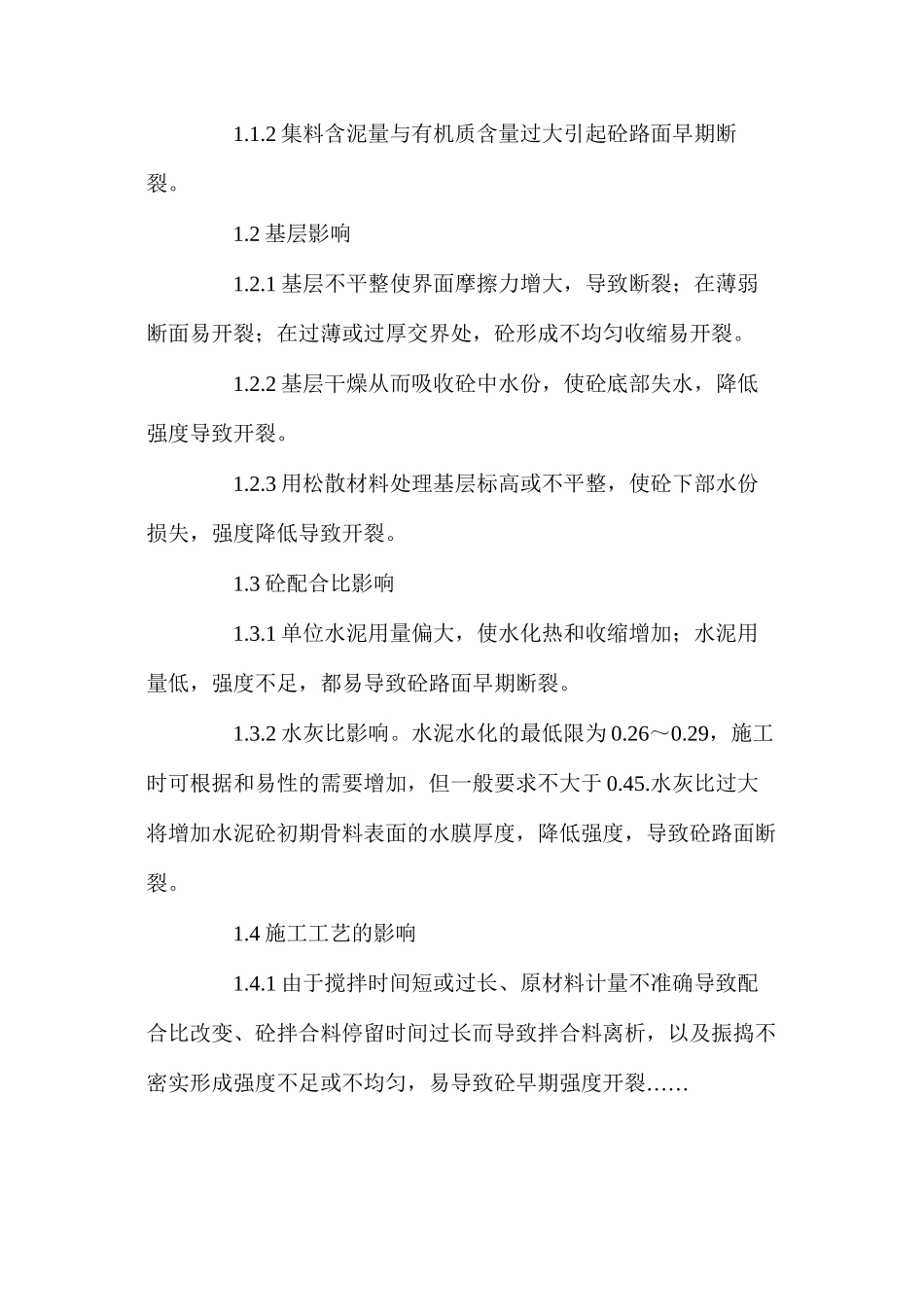

水泥砼路面早期断裂成因及防治措施 水泥砼路面板块的断裂属公路路面质量问题，高速、一级公路断裂数在评定中允许值为 2%，一般公路为 1%.但是砼路面板块断裂在施工中时有发生，搞清原因，实行切实可行的预防措施是十分必要的。本文结合历年来砼路面施工中遇到的断裂情况进行分析，提出水泥砼路面早期断裂及防止的一点粗浅的看法，供大家参 考。 1、砼路面断裂的原因 砼路面断裂的主要原因是由于砼内温度应力和荷载应力（如约束应力）大于砼的抗拉强度而造成的。主要原因有以下几种：砼的初期收缩应力大于抗拉强度而引起的横向裂缝；砼板尺寸过大产生的温度翘曲应力大于抗拉强度引起的横向裂缝；地基不均匀沉降造成砼板受力不均匀产生的剪切应力大于抗拉强度引起的横向、纵向、或角隅断裂。砼与基层的摩擦力过大使砼收缩受到约束产生约束变形，增大了收缩应力导致砼板断裂。在施工过程中各个环节对砼板断裂的影响主要表现在： 1.1 原材料影响 1.1.1 水泥影响，水泥影响主要是安定性和水化热。安定性差是水泥中游离氧化钙过量，导致水化慢，硬化后继续起水化作用，破坏已硬化的水泥胶结物致使砼抗拉强度下降；水泥水化热高、收缩大容易增大温度应力和收缩应力导致断裂。 1.1.2 集料含泥量与有机质含量过大引起砼路面早期断裂。 1.2 基层影响 1.2.1 基层不平整使界面摩擦力增大，导致断裂；在薄弱断面易开裂；在过薄或过厚交界处，砼形成不均匀收缩易开裂。 1.2.2 基层干燥从而吸收砼中水份，使砼底部失水，降低强度导致开裂。 1.2.3 用松散材料处理基层标高或不平整，使砼下部水份损失，强度降低导致开裂。 1.3 砼配合比影响 1.3.1 单位水泥用量偏大，使水化热和收缩增加；水泥用量低，强度不足，都易导致砼路面早期断裂。 1.3.2 水灰比影响。水泥水化的最低限为 0.26～0.29，施工时可根据和易性的需要增加，但一般要求不大于 0.45.水灰比过大将增加水泥砼初期骨料表面的水膜厚度，降低强度，导致砼路面断裂。 1.4 施工工艺的影响 1.4.1 由于搅拌时间短或过长、原材料计量不准确导致配合比改变、砼拌合料停留时间过长而导致拌合料离析，以及振捣不……密实形成强度不足或不均匀，易导致砼早期强度开裂 1.4.2 拌合料温度过高，加上水泥的水化热造成砼硬化过程中温度收缩应力增大导致开裂。 1.4.3 切缝不及时或切缝深度不够是施工工艺不当造成开裂的主要原因。假如能在砼成型终凝后立即切缝，裂缝只会发生在切缝处...
