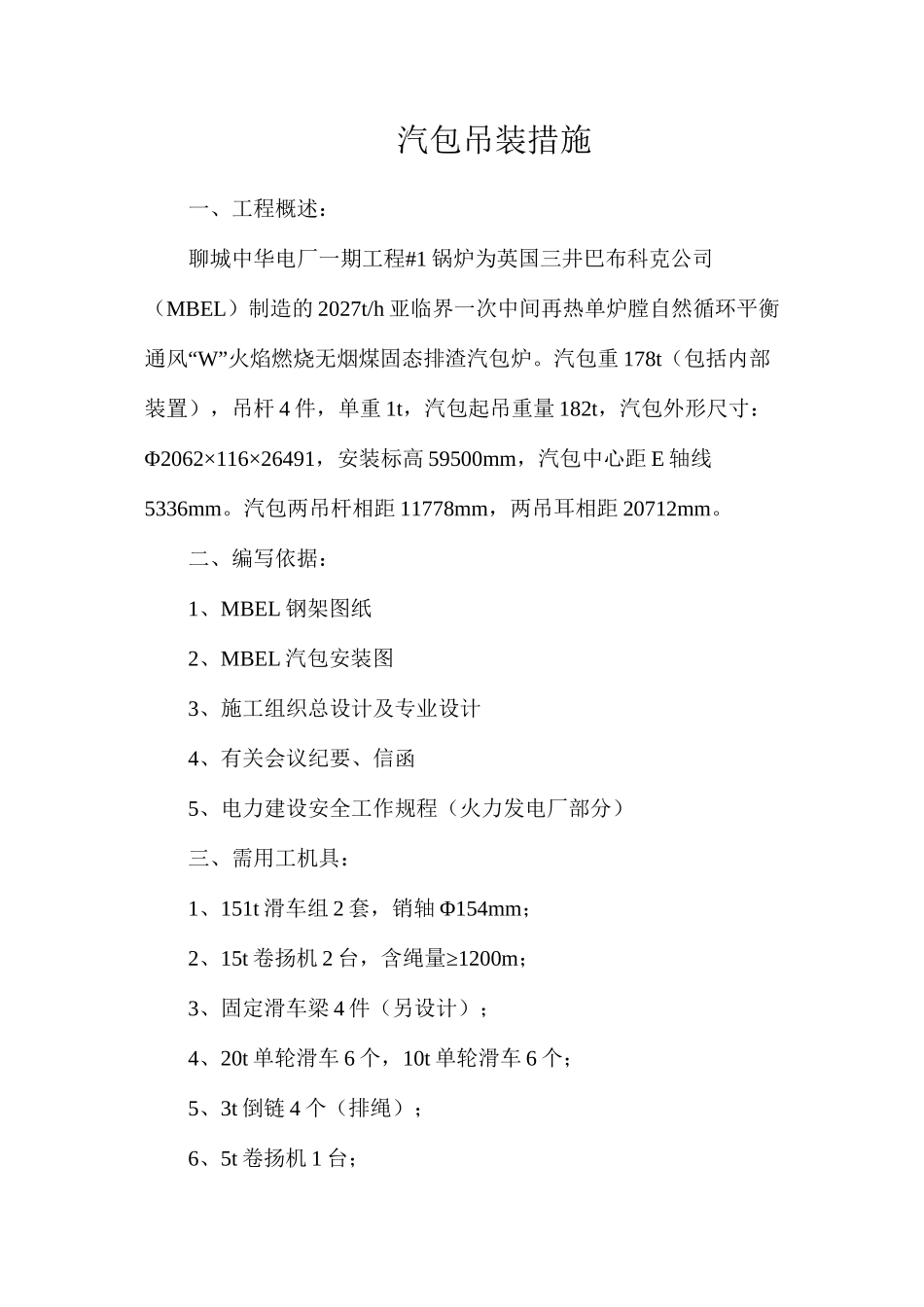

汽包吊装措施_第1页
1/4

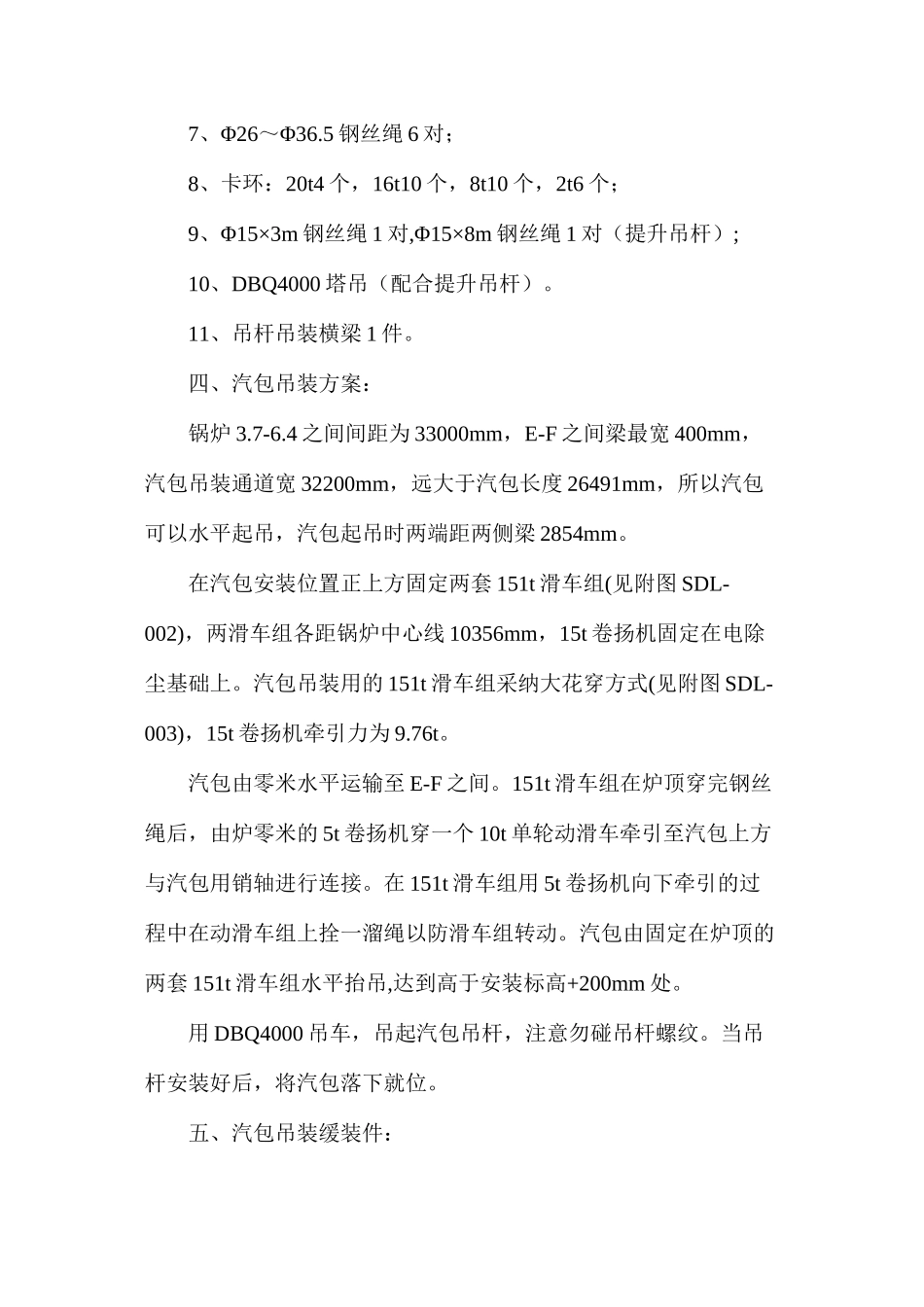

汽包吊装措施_第2页
2/4

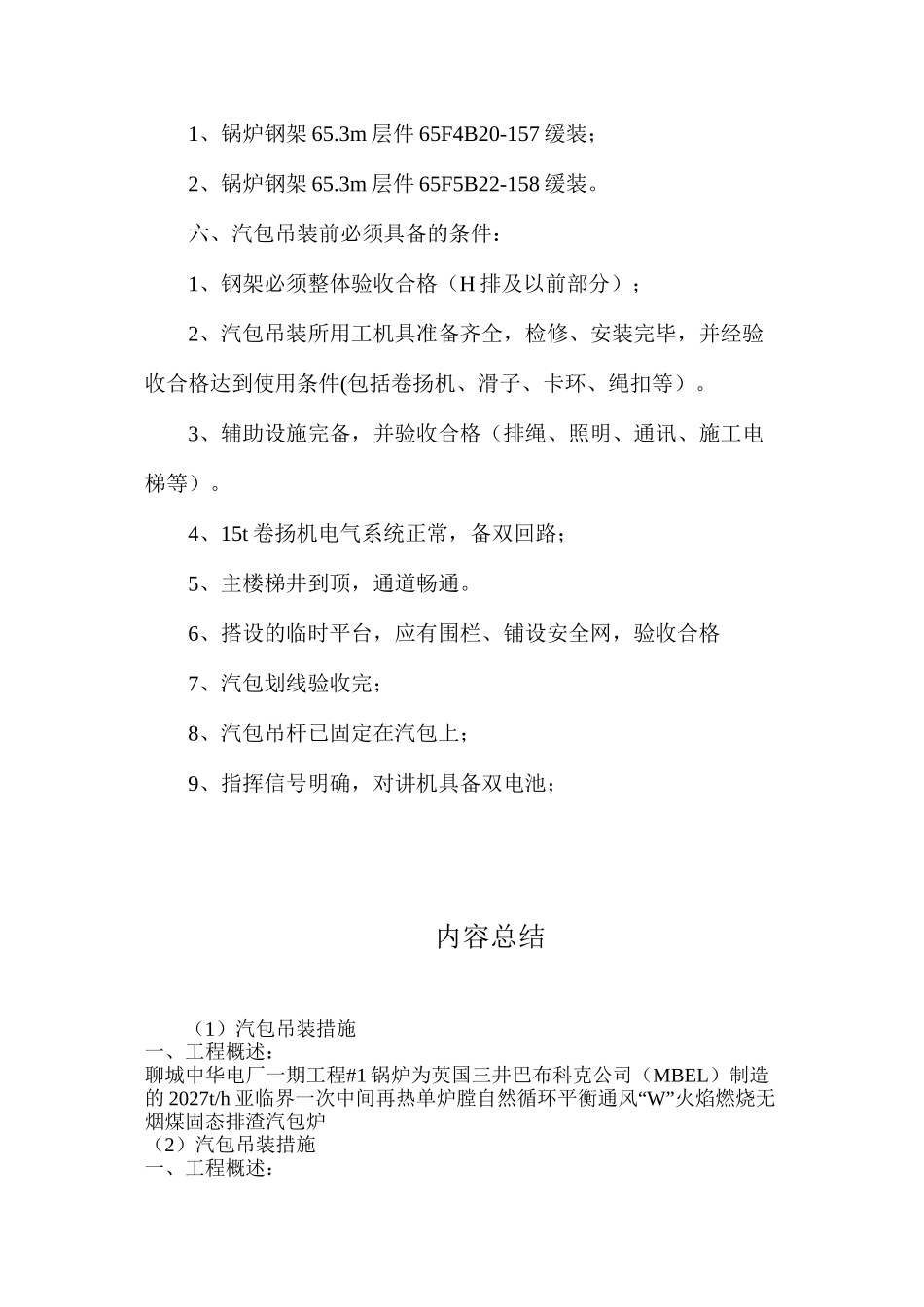

汽包吊装措施_第3页
3/4
汽包吊装措施一、工程概述:聊城中华电厂一期工程#1 锅炉为英国三井巴布科克公司(MBEL)制造的 2027t/h 亚临界一次中间再热单炉膛自然循环平衡“通风 W”火焰燃烧无烟煤固态排渣汽包炉。汽包重 178t(包括内部装置),吊杆 4 件,单重 1t,汽包起吊重量 182t,汽包外形尺寸:Φ2062×116×26491,安装标高 59500mm,汽包中心距 E 轴线5336mm。汽包两吊杆相距 11778mm,两吊耳相距 20712mm。二、编写依据:1、MBEL 钢架图纸2、MBEL 汽包安装图3、施工组织总设计及专业设计4、有关会议纪要、信函5、电力建设安全工作规程(火力发电厂部分)三、需用工机具:1、151t 滑车组 2 套,销轴 Φ154mm;2、15t 卷扬机 2≥台,含绳量 1200m;3、固定滑车梁 4 件(另设计);4、20t 单轮滑车 6 个,10t 单轮滑车 6 个;5、3t 倒链 4 个(排绳);6、5t 卷扬机 1 台;7、Φ26~Φ36.5 钢丝绳 6 对;8、卡环:20t4 个,16t10 个,8t10 个,2t6 个;9、Φ15×3m 钢丝绳 1 对,Φ15×8m 钢丝绳 1 对(提升吊杆);10、DBQ4000 塔吊(配合提升吊杆)。11、吊杆吊装横梁 1 件。四、汽包吊装方案:锅炉 3.7-6.4 之间间距为 33000mm,E-F 之间梁最宽 400mm,汽包吊装通道宽 32200mm,远大于汽包长度 26491mm,所以汽包可以水平起吊,汽包起吊时两端距两侧梁 2854mm。在汽包安装位置正上方固定两套 151t 滑车组(见附图 SDL-002),两滑车组各距锅炉中心线 10356mm,15t 卷扬机固定在电除尘基础上。汽包吊装用的 151t 滑车组采纳大花穿方式(见附图 SDL-003),15t 卷扬机牵引力为 9.76t。汽包由零米水平运输至 E-F 之间。151t 滑车组在炉顶穿完钢丝绳后,由炉零米的 5t 卷扬机穿一个 10t 单轮动滑车牵引至汽包上方与汽包用销轴进行连接。在 151t 滑车组用 5t 卷扬机向下牵引的过程中在动滑车组上拴一溜绳以防滑车组转动。汽包由固定在炉顶的两套 151t 滑车组水平抬吊,达到高于安装标高+200mm 处。用 DBQ4000 吊车,吊起汽包吊杆,注意勿碰吊杆螺纹。当吊杆安装好后,将汽包落下就位。五、汽包吊装缓装件:1、锅炉钢架 65.3m 层件 65F4B20-157 缓装;2、锅炉钢架 65.3m 层件 65F5B22-158 缓装。六、汽包吊装前必须具备的条件:1、钢架必须整体验收合格(H 排及以前部分);2、汽包吊装所用工机具准备齐全,检修、安装完毕,并经验收合格达到使用条件(包括卷扬机、滑子、卡...
