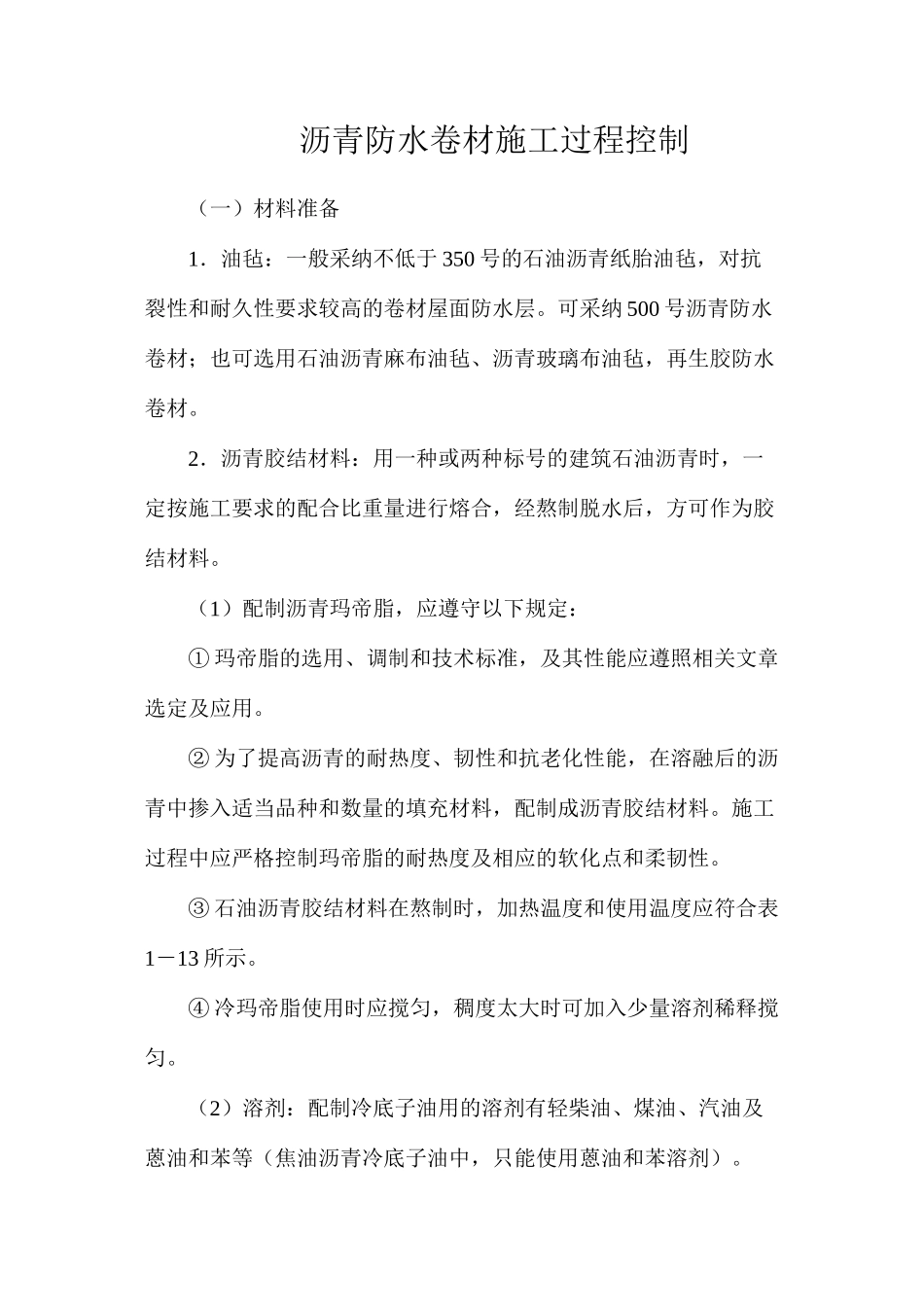

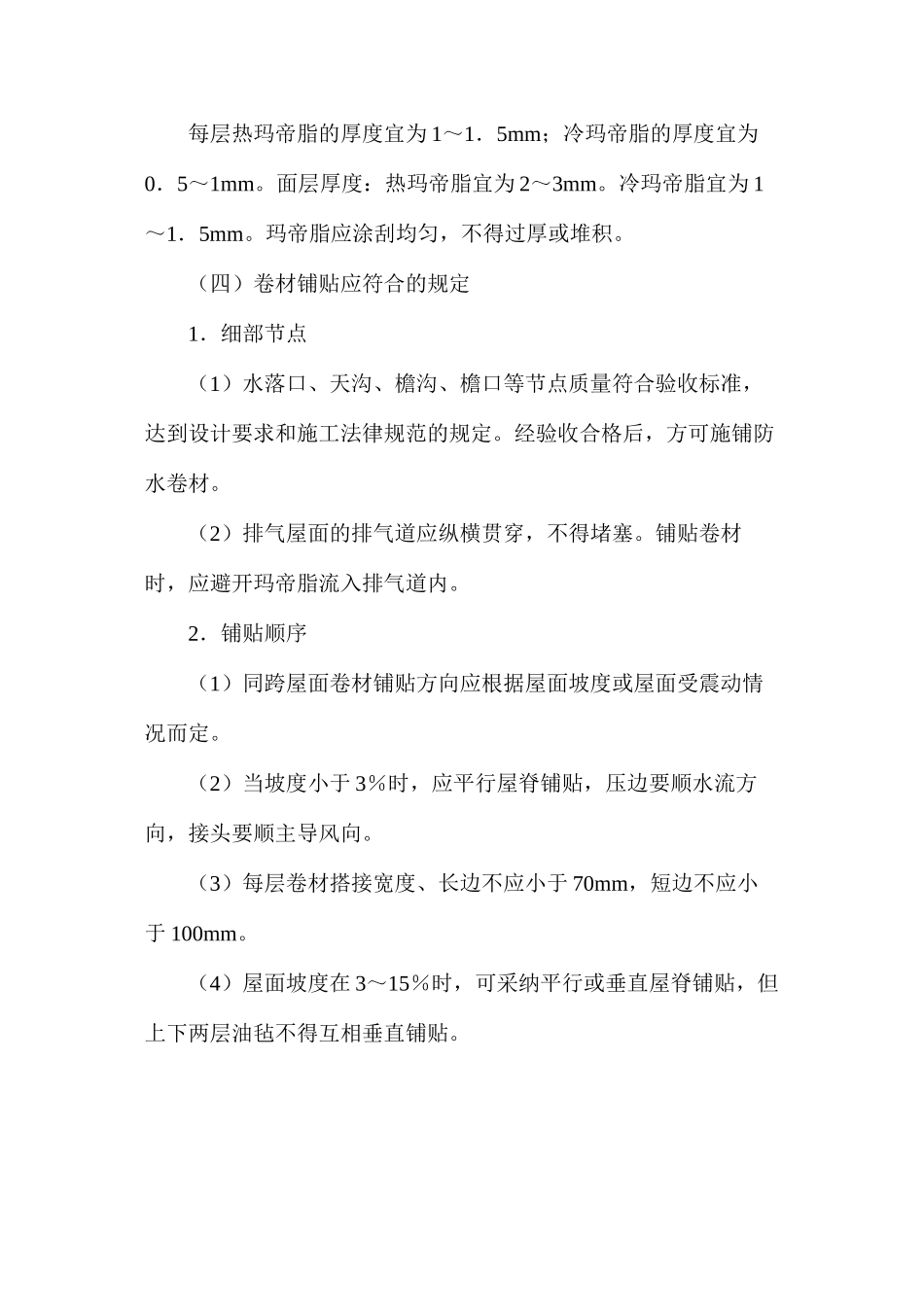

沥青防水卷材施工过程控制（一）材料准备1．油毡：一般采纳不低于 350 号的石油沥青纸胎油毡，对抗裂性和耐久性要求较高的卷材屋面防水层。可采纳 500 号沥青防水卷材；也可选用石油沥青麻布油毡、沥青玻璃布油毡，再生胶防水卷材。2．沥青胶结材料：用一种或两种标号的建筑石油沥青时，一定按施工要求的配合比重量进行熔合，经熬制脱水后，方可作为胶结材料。（1）配制沥青玛帝脂，应遵守以下规定：① 玛帝脂的选用、调制和技术标准，及其性能应遵照相关文章选定及应用。② 为了提高沥青的耐热度、韧性和抗老化性能，在溶融后的沥青中掺入适当品种和数量的填充材料，配制成沥青胶结材料。施工过程中应严格控制玛帝脂的耐热度及相应的软化点和柔韧性。③ 石油沥青胶结材料在熬制时，加热温度和使用温度应符合表1－13 所示。④ 冷玛帝脂使用时应搅匀，稠度太大时可加入少量溶剂稀释搅匀。（2）溶剂：配制冷底子油用的溶剂有轻柴油、煤油、汽油及蒽油和苯等（焦油沥青冷底子油中，只能使用蒽油和苯溶剂）。（3）冷底子油的配制① 配合成分为（重量比）石油沥青∶汽油＝3070∶（用于已硬化干燥的水泥砂浆基层上；石油沥青∶煤油（轻柴油）＝4060∶（涂刷在终凝前的水泥砂浆基上）。② 配制将石油沥青加热熔融后（160～200℃）冷却到 140℃时，在不断搅拌下，将溶化的沥青形成细流，慢慢注入溶剂中。注入时，应不停地搅拌直至沥青完全溶解形成均一体系为止。③ 冷底子油的干燥时间，视其用途而定。a．在水泥基层上涂刷的慢挥发性冷底子油为 12～48h。b．在水泥基层上涂刷快挥发性冷底子油为 5～10h。（二）施铺技术控制要点1．将沥青油毡上的云母片或滑石粉清除洁净，然后反面松松地卷好，直立存放备用。2．铺贴沥青油毡，必须采纳同一性质的沥青胶结材料。3．玛帝脂软化点测试值的允许偏差为±5℃。4．沥青胶结材料工作温度，允许偏差值为－10℃。5．基层应牢固、无松动、表面应干燥、洁净。6．涂刷冷底子油宜在铺贴油毡前 1～2d 进行，冷底子油应涂刷均匀。（三）铺贴沥青防水卷材每层热玛帝脂的厚度宜为 1～1．5mm；冷玛帝脂的厚度宜为0．5～1mm。面层厚度：热玛帝脂宜为 2～3mm。冷玛帝脂宜为 1～1．5mm。玛帝脂应涂刮均匀，不得过厚或堆积。（四）卷材铺贴应符合的规定1．细部节点（1）水落口、天沟、檐沟、檐口等节点质量符合验收标准，达到设计要求和施工法律规范的规定。经验收合格后，方可施铺防水卷材。（2）排气屋面的...
