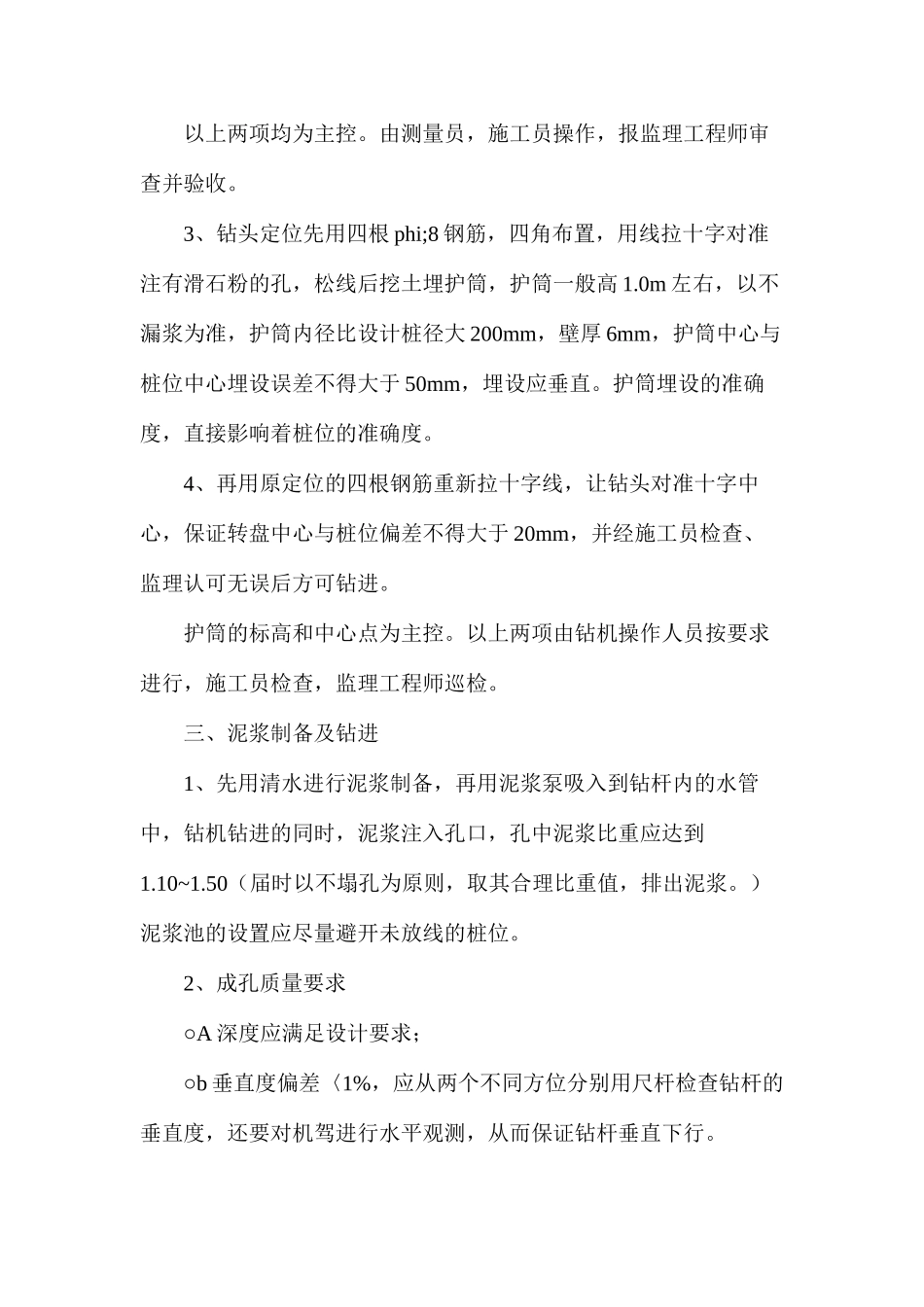

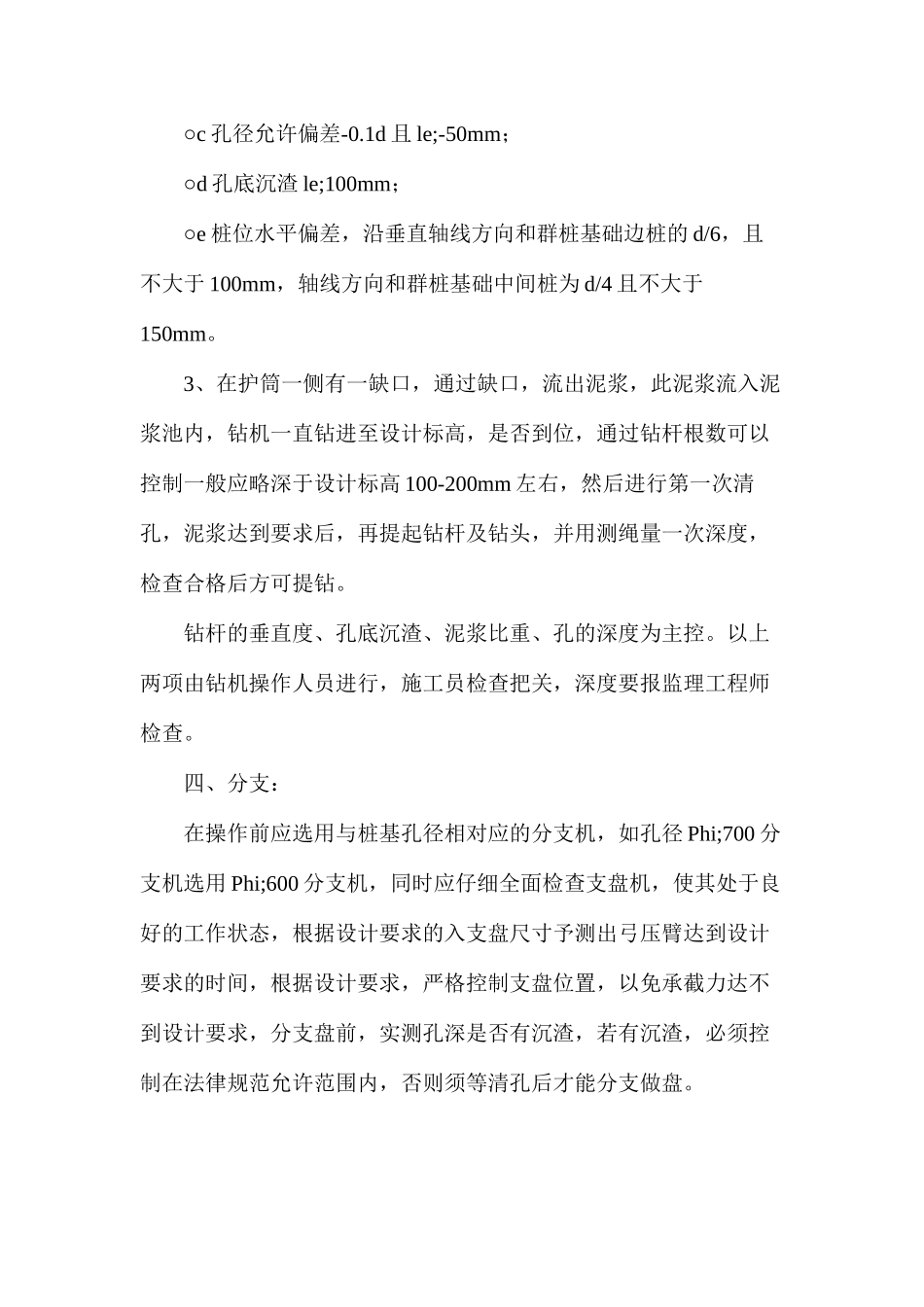

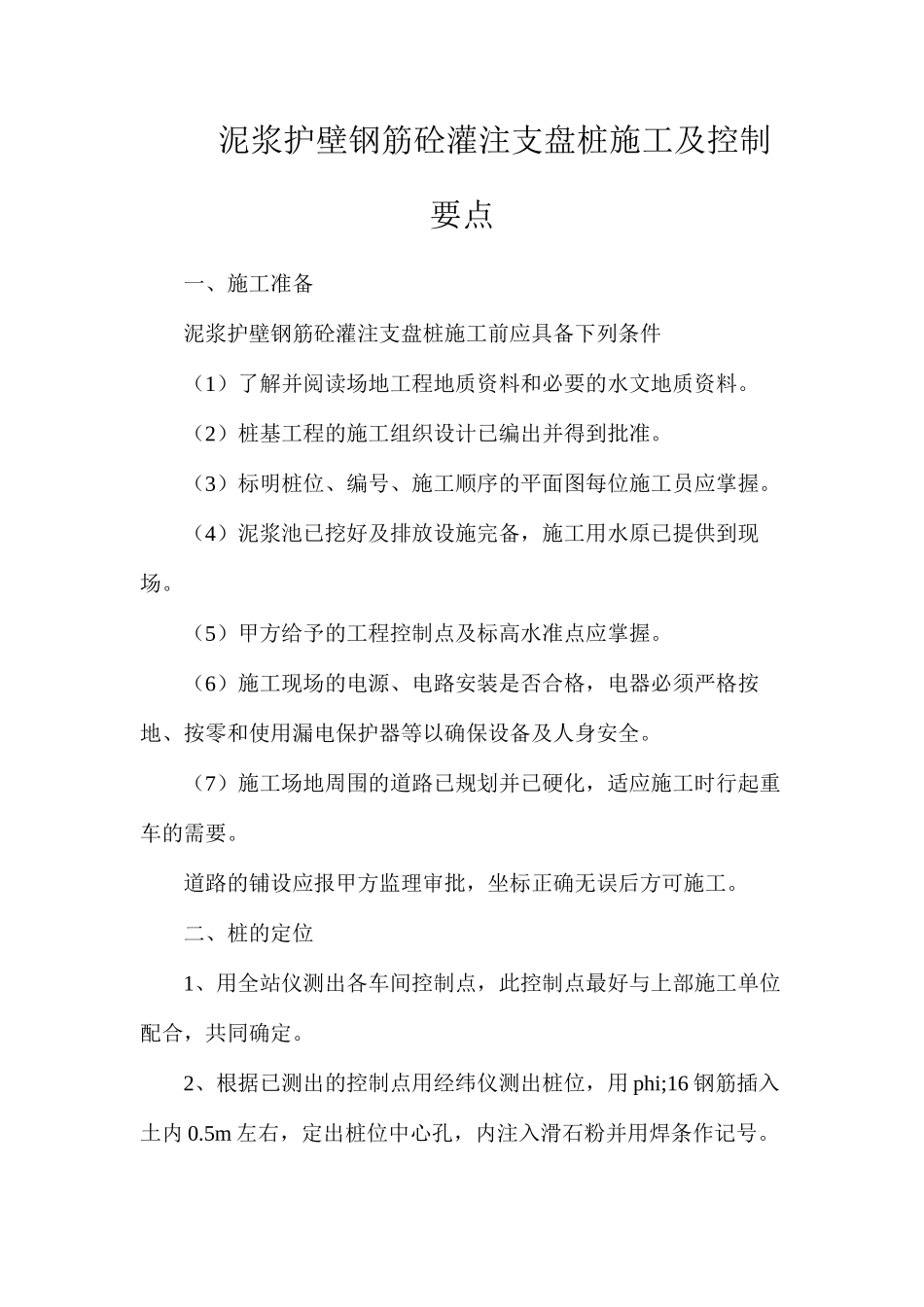

泥浆护壁钢筋砼灌注支盘桩施工及控制要点一、施工准备泥浆护壁钢筋砼灌注支盘桩施工前应具备下列条件（1）了解并阅读场地工程地质资料和必要的水文地质资料。（2）桩基工程的施工组织设计已编出并得到批准。（3）标明桩位、编号、施工顺序的平面图每位施工员应掌握。（4）泥浆池已挖好及排放设施完备，施工用水原已提供到现场。（5）甲方给予的工程控制点及标高水准点应掌握。（6）施工现场的电源、电路安装是否合格，电器必须严格按地、按零和使用漏电保护器等以确保设备及人身安全。（7）施工场地周围的道路已规划并已硬化，适应施工时行起重车的需要。道路的铺设应报甲方监理审批，坐标正确无误后方可施工。二、桩的定位1、用全站仪测出各车间控制点，此控制点最好与上部施工单位配合，共同确定。2、根据已测出的控制点用经纬仪测出桩位，用 phi;16 钢筋插入土内 0.5m 左右，定出桩位中心孔，内注入滑石粉并用焊条作记号。以上两项均为主控。由测量员，施工员操作，报监理工程师审查并验收。3、钻头定位先用四根 phi;8 钢筋，四角布置，用线拉十字对准注有滑石粉的孔，松线后挖土埋护筒，护筒一般高 1.0m 左右，以不漏浆为准，护筒内径比设计桩径大 200mm，壁厚 6mm，护筒中心与桩位中心埋设误差不得大于 50mm，埋设应垂直。护筒埋设的准确度，直接影响着桩位的准确度。4、再用原定位的四根钢筋重新拉十字线，让钻头对准十字中心，保证转盘中心与桩位偏差不得大于 20mm，并经施工员检查、监理认可无误后方可钻进。护筒的标高和中心点为主控。以上两项由钻机操作人员按要求进行，施工员检查，监理工程师巡检。三、泥浆制备及钻进1、先用清水进行泥浆制备，再用泥浆泵吸入到钻杆内的水管中，钻机钻进的同时，泥浆注入孔口，孔中泥浆比重应达到1.10~1.50（届时以不塌孔为原则，取其合理比重值，排出泥浆。）泥浆池的设置应尽量避开未放线的桩位。2、成孔质量要求○A 深度应满足设计要求；○b 垂直度偏差〈1%，应从两个不同方位分别用尺杆检查钻杆的垂直度，还要对机驾进行水平观测，从而保证钻杆垂直下行。○c 孔径允许偏差-0.1d 且 le;-50mm；○d 孔底沉渣 le;100mm；○e 桩位水平偏差，沿垂直轴线方向和群桩基础边桩的 d/6，且不大于 100mm，轴线方向和群桩基础中间桩为 d/4 且不大于150mm。3、在护筒一侧有一缺口，通过缺口，流出泥浆，此泥浆流入泥浆池内，钻机一直钻进至设计标高，是否到位，通过钻杆根数可以控制一...
