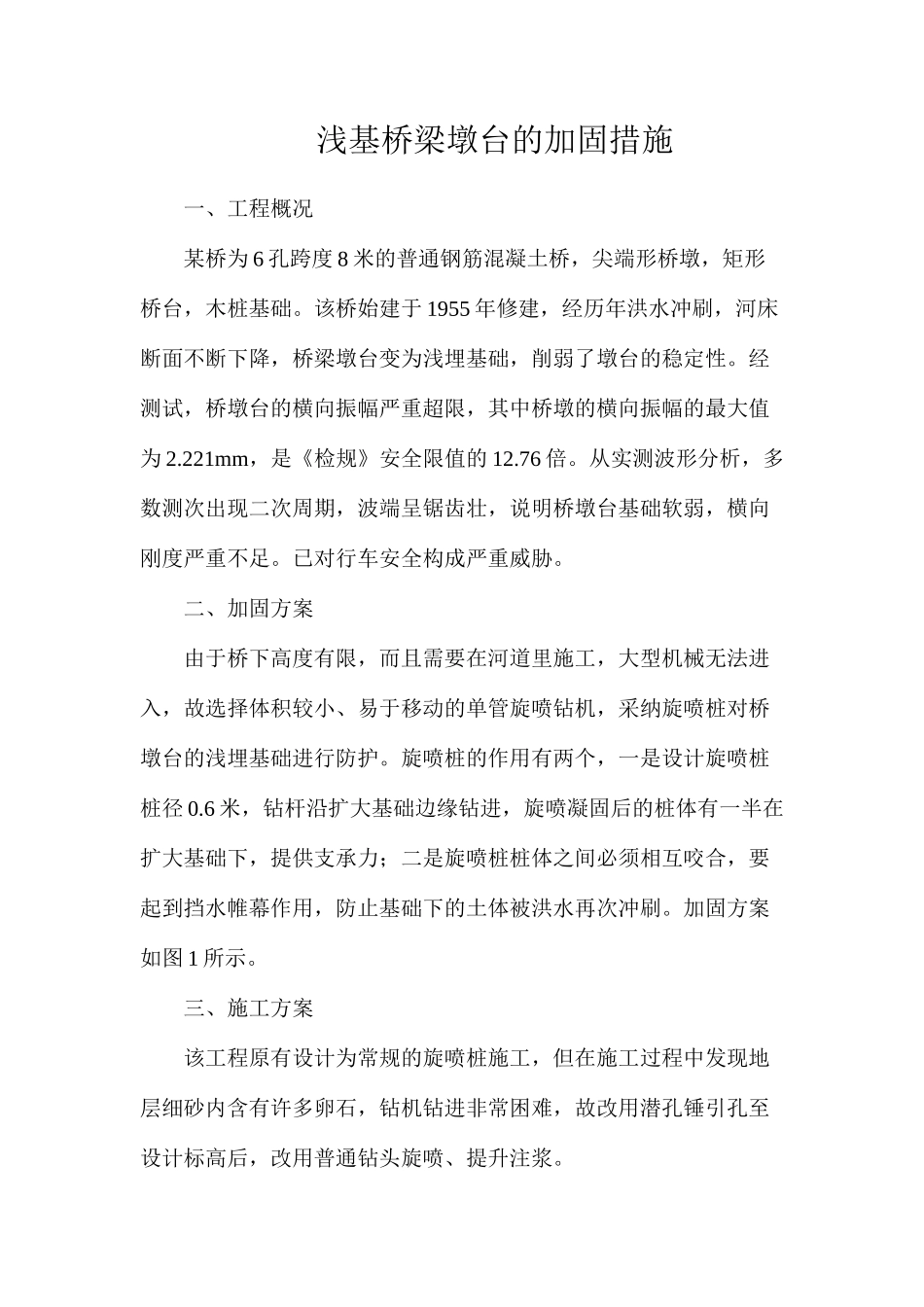

浅基桥梁墩台的加固措施

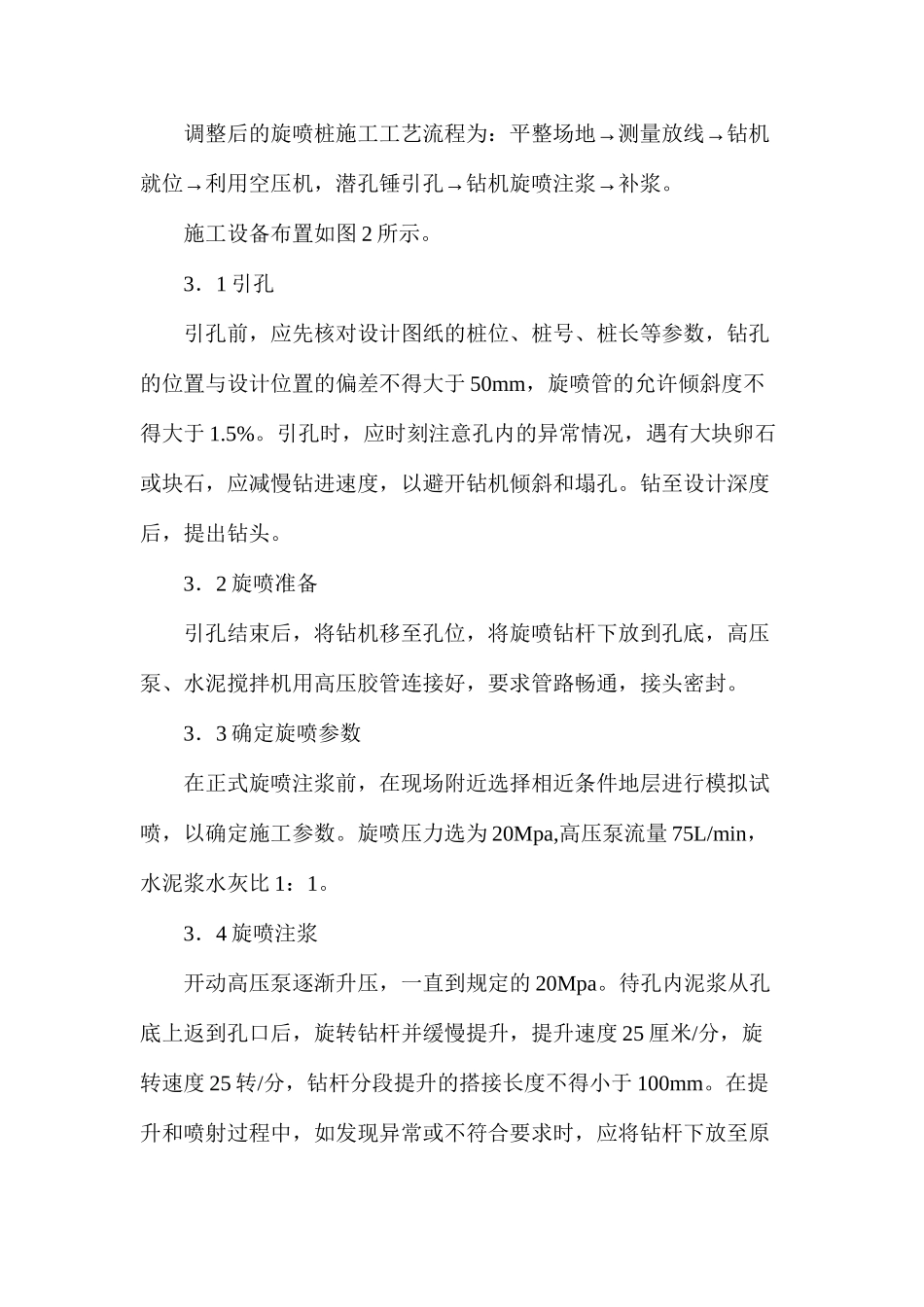

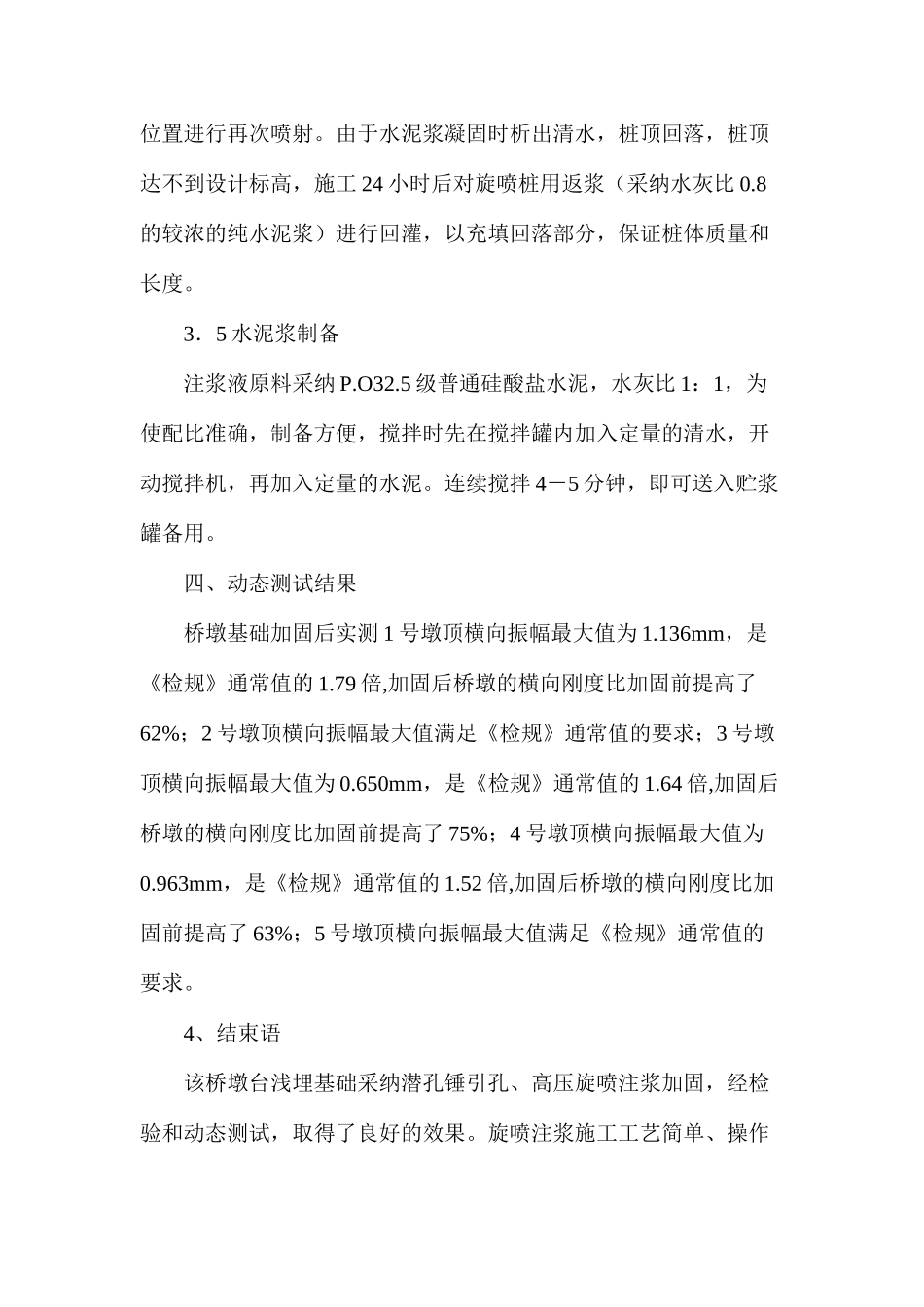

浅基桥梁墩台的加固措施一、工程概况某桥为 6 孔跨度 8 米的普通钢筋混凝土桥，尖端形桥墩，矩形桥台，木桩基础。该桥始建于 1955 年修建，经历年洪水冲刷，河床断面不断下降，桥梁墩台变为浅埋基础，削弱了墩台的稳定性。经测试，桥墩台的横向振幅严重超限，其中桥墩的横向振幅的最大值为 2.221mm，是《检规》安全限值的 12.76 倍。从实测波形分析，多数测次出现二次周期，波端呈锯齿壮，说明桥墩台基础软弱，横向刚度严重不足。已对行车安全构成严重威胁。二、加固方案由于桥下高度有限，而且需要在河道里施工，大型机械无法进入，故选择体积较小、易于移动的单管旋喷钻机，采纳旋喷桩对桥墩台的浅埋基础进行防护。旋喷桩的作用有两个，一是设计旋喷桩桩径 0.6 米，钻杆沿扩大基础边缘钻进，旋喷凝固后的桩体有一半在扩大基础下，提供支承力；二是旋喷桩桩体之间必须相互咬合，要起到挡水帷幕作用，防止基础下的土体被洪水再次冲刷。加固方案如图 1 所示。三、施工方案该工程原有设计为常规的旋喷桩施工，但在施工过程中发现地层细砂内含有许多卵石，钻机钻进非常困难，故改用潜孔锤引孔至设计标高后，改用普通钻头旋喷、提升注浆。→→调整后的旋喷桩施工工艺流程为：平整场地测量放线钻机→→→就位利用空压机，潜孔锤引孔钻机旋喷注浆补浆。施工设备布置如图 2 所示。3．1 引孔引孔前，应先核对设计图纸的桩位、桩号、桩长等参数，钻孔的位置与设计位置的偏差不得大于 50mm，旋喷管的允许倾斜度不得大于 1.5%。引孔时，应时刻注意孔内的异常情况，遇有大块卵石或块石，应减慢钻进速度，以避开钻机倾斜和塌孔。钻至设计深度后，提出钻头。3．2 旋喷准备引孔结束后，将钻机移至孔位，将旋喷钻杆下放到孔底，高压泵、水泥搅拌机用高压胶管连接好，要求管路畅通，接头密封。3．3 确定旋喷参数在正式旋喷注浆前，在现场附近选择相近条件地层进行模拟试喷，以确定施工参数。旋喷压力选为 20Mpa,高压泵流量 75L/min，水泥浆水灰比 1：1。3．4 旋喷注浆开动高压泵逐渐升压，一直到规定的 20Mpa。待孔内泥浆从孔底上返到孔口后，旋转钻杆并缓慢提升，提升速度 25 厘米/分，旋转速度 25 转/分，钻杆分段提升的搭接长度不得小于 100mm。在提升和喷射过程中，如发现异常或不符合要求时，应将钻杆下放至原位置进行再次喷射。由于水泥浆凝固时析出清水，桩顶回落，桩顶达不到设计标高，施工 24 小时后对旋喷桩用返浆（采纳...
