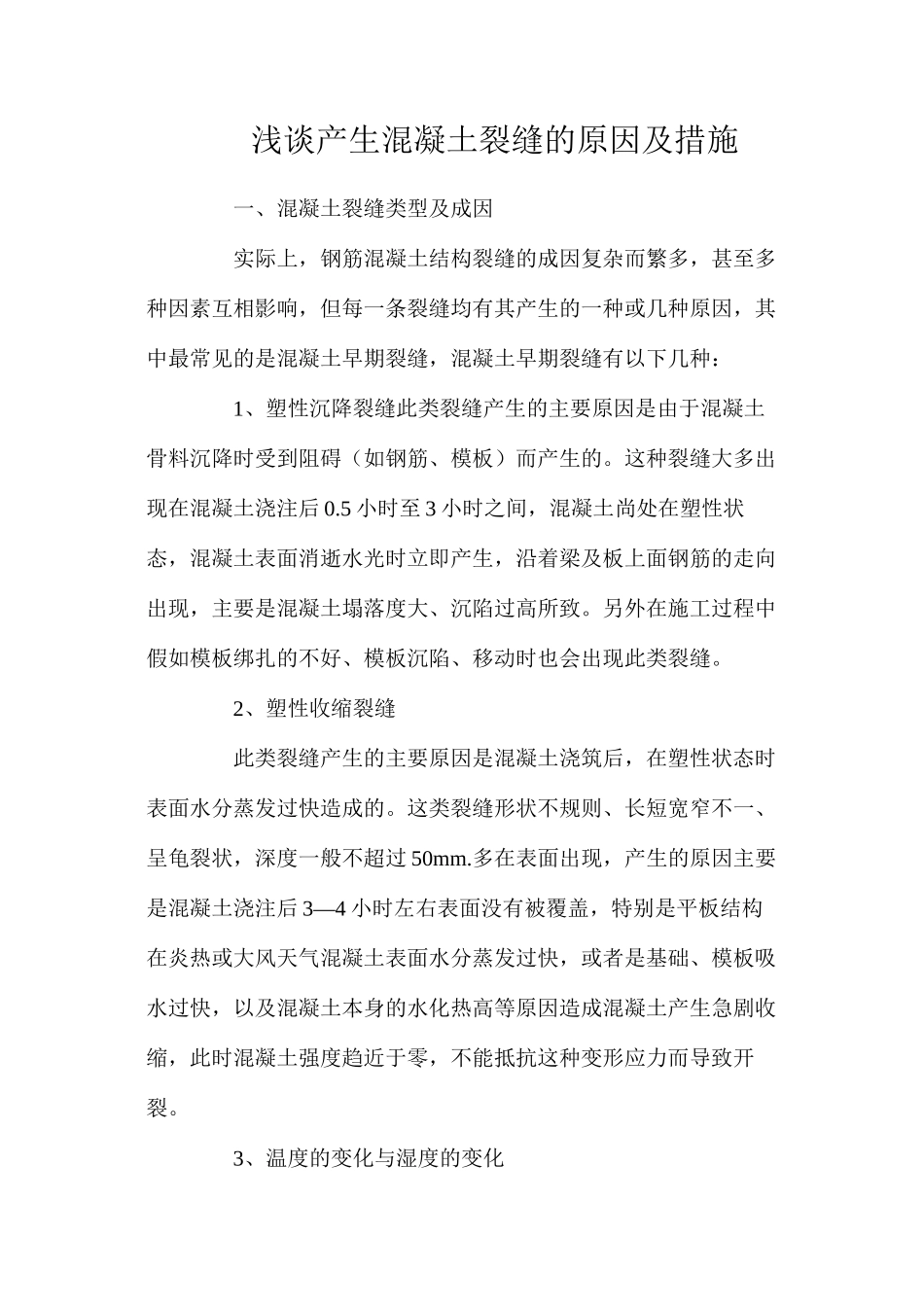

浅谈产生混凝土裂缝的原因及措施 一、混凝土裂缝类型及成因 实际上，钢筋混凝土结构裂缝的成因复杂而繁多，甚至多种因素互相影响，但每一条裂缝均有其产生的一种或几种原因，其中最常见的是混凝土早期裂缝，混凝土早期裂缝有以下几种： 1、塑性沉降裂缝此类裂缝产生的主要原因是由于混凝土骨料沉降时受到阻碍（如钢筋、模板）而产生的。这种裂缝大多出现在混凝土浇注后 0.5 小时至 3 小时之间，混凝土尚处在塑性状态，混凝土表面消逝水光时立即产生，沿着梁及板上面钢筋的走向出现，主要是混凝土塌落度大、沉陷过高所致。另外在施工过程中假如模板绑扎的不好、模板沉陷、移动时也会出现此类裂缝。 2、塑性收缩裂缝 此类裂缝产生的主要原因是混凝土浇筑后，在塑性状态时表面水分蒸发过快造成的。这类裂缝形状不规则、长短宽窄不一、呈龟裂状，深度一般不超过 50mm.多在表面出现，产生的原因主要是混凝土浇注后 3—4 小时左右表面没有被覆盖，特别是平板结构在炎热或大风天气混凝土表面水分蒸发过快，或者是基础、模板吸水过快，以及混凝土本身的水化热高等原因造成混凝土产生急剧收缩，此时混凝土强度趋近于零，不能抵抗这种变形应力而导致开裂。 3、温度的变化与湿度的变化 裂缝：混凝土硬化期间水泥放出大量水化热，内部温度不断上升，在表面引起拉应力。后期在降温过程中，由于受到基础或老混凝上的约束，又会在混凝土内部出现拉应力。气温的降低也会在混凝土表面引起很大的拉应力。当这些拉应力超出混凝土的抗裂能力时，即会出现裂缝。许多混凝土的内部湿度变化很小或变化较慢，但表面湿度可能变化较大或发生剧烈变化。如养护不周、时干时湿，表面干缩形变受到内部混凝土的约束，也往往导致裂缝。 4、原材料质量引起的裂缝 混凝土主要由水泥、砂、骨料、拌和水及外加剂组成。混凝土所采纳材料的质量不合格，可能导致结构出现裂缝。 ①砂石含泥量超过规定，不仅降低混凝土的强度和抗渗性，还会使混凝土干燥时产生不规则的网状裂缝。砂石的级配差，或砂颗粒过细，用这种材料拌制的混凝土常造成侧面裂缝。碱骨料反应。骨料中含有泥性硅化物质与碱性物质相遇，水、硅反应会生成膨胀的胶质，吸水后造成局部膨胀和拉应力，则构件产生爆裂状裂缝，在潮湿的地方较为多见。 ②拌和用水及外加剂拌和用水或外加剂中氯化物等杂质含量较高时对钢筋锈蚀有较大影响。采纳海水或含碱泉水拌制混凝土，或采纳含碱的外加剂，可能对碱骨料反应有影...
