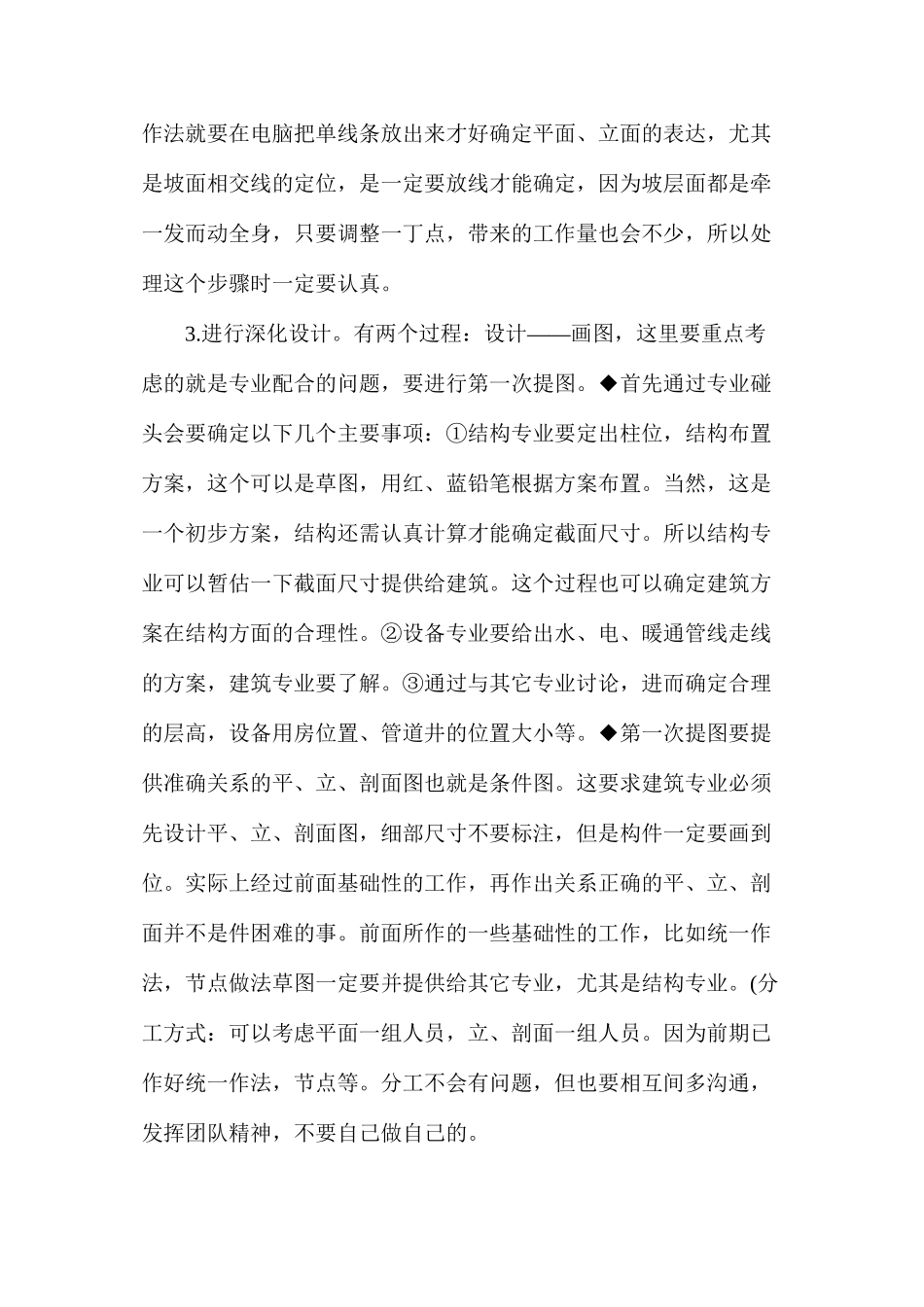

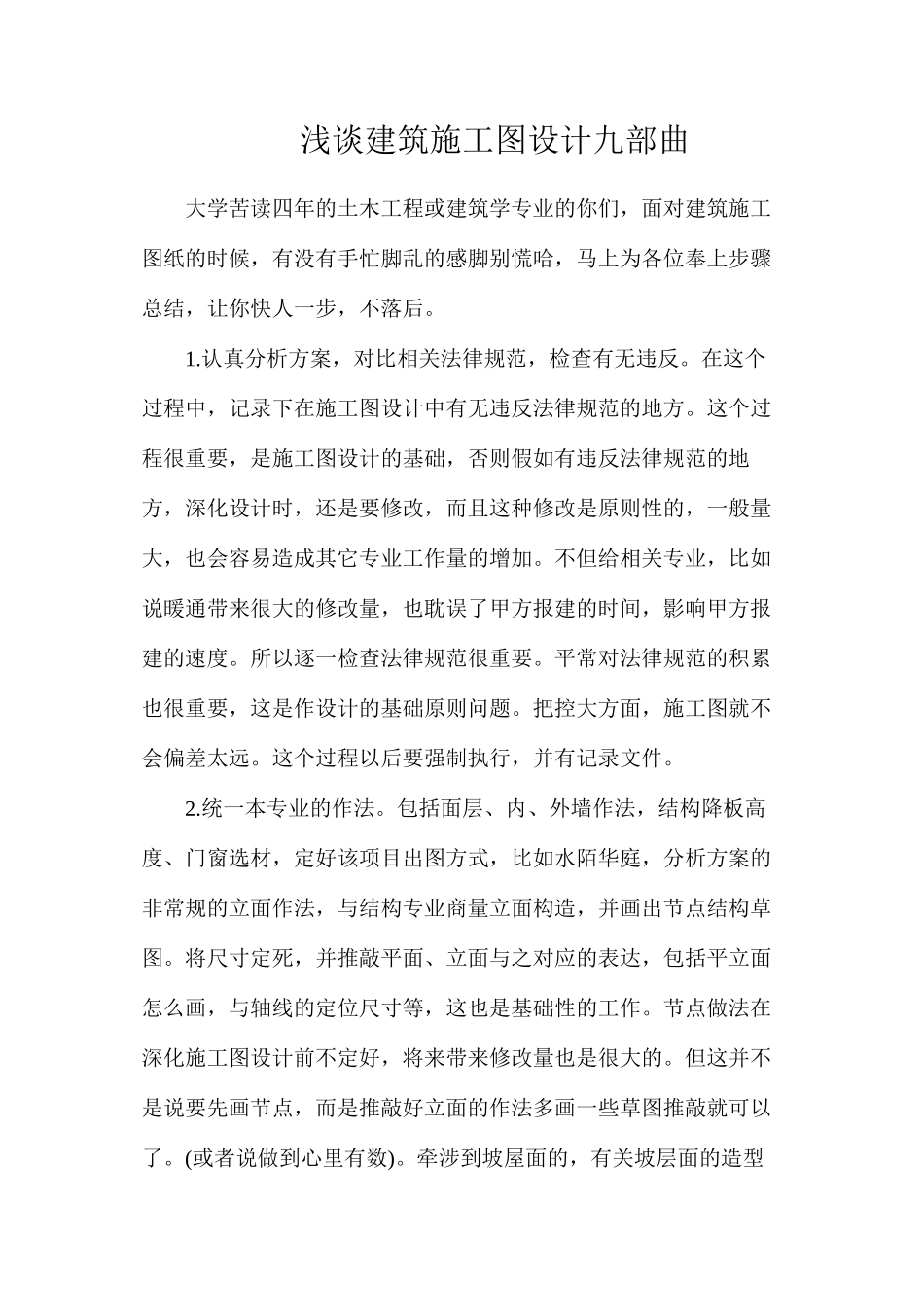

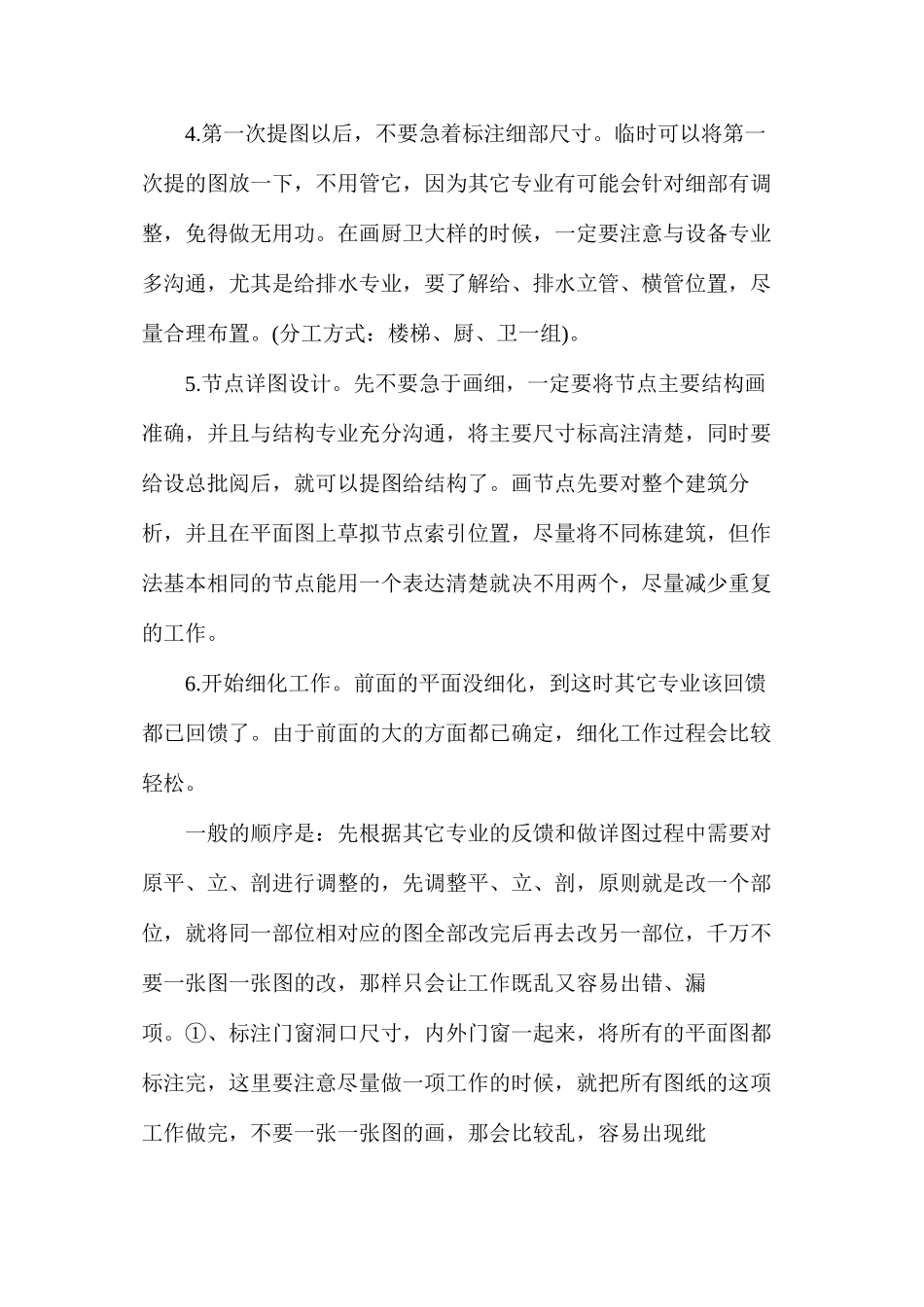

浅谈建筑施工图设计九部曲大学苦读四年的土木工程或建筑学专业的你们，面对建筑施工图纸的时候，有没有手忙脚乱的感脚别慌哈，马上为各位奉上步骤总结，让你快人一步，不落后。1.认真分析方案，对比相关法律规范，检查有无违反。在这个过程中，记录下在施工图设计中有无违反法律规范的地方。这个过程很重要，是施工图设计的基础，否则假如有违反法律规范的地方，深化设计时，还是要修改，而且这种修改是原则性的，一般量大，也会容易造成其它专业工作量的增加。不但给相关专业，比如说暖通带来很大的修改量，也耽误了甲方报建的时间，影响甲方报建的速度。所以逐一检查法律规范很重要。平常对法律规范的积累也很重要，这是作设计的基础原则问题。把控大方面，施工图就不会偏差太远。这个过程以后要强制执行，并有记录文件。2.统一本专业的作法。包括面层、内、外墙作法，结构降板高度、门窗选材，定好该项目出图方式，比如水陌华庭，分析方案的非常规的立面作法，与结构专业商量立面构造，并画出节点结构草图。将尺寸定死，并推敲平面、立面与之对应的表达，包括平立面怎么画，与轴线的定位尺寸等，这也是基础性的工作。节点做法在深化施工图设计前不定好，将来带来修改量也是很大的。但这并不是说要先画节点，而是推敲好立面的作法多画一些草图推敲就可以了。(或者说做到心里有数)。牵涉到坡屋面的，有关坡层面的造型作法就要在电脑把单线条放出来才好确定平面、立面的表达，尤其是坡面相交线的定位，是一定要放线才能确定，因为坡层面都是牵一发而动全身，只要调整一丁点，带来的工作量也会不少，所以处理这个步骤时一定要认真。3.——进行深化设计。有两个过程：设计画图，这里要重点考虑的就是专业配合的问题，要进行第一次提图。◆首先通过专业碰头会要确定以下几个主要事项：①结构专业要定出柱位，结构布置方案，这个可以是草图，用红、蓝铅笔根据方案布置。当然，这是一个初步方案，结构还需认真计算才能确定截面尺寸。所以结构专业可以暂估一下截面尺寸提供给建筑。这个过程也可以确定建筑方案在结构方面的合理性。②设备专业要给出水、电、暖通管线走线的方案，建筑专业要了解。③通过与其它专业讨论，进而确定合理的层高，设备用房位置、管道井的位置大小等。◆第一次提图要提供准确关系的平、立、剖面图也就是条件图。这要求建筑专业必须先设计平、立、剖面图，细部尺寸不要标注，但是构件一定要画到位。实际上经过前面基础性的工作，...
