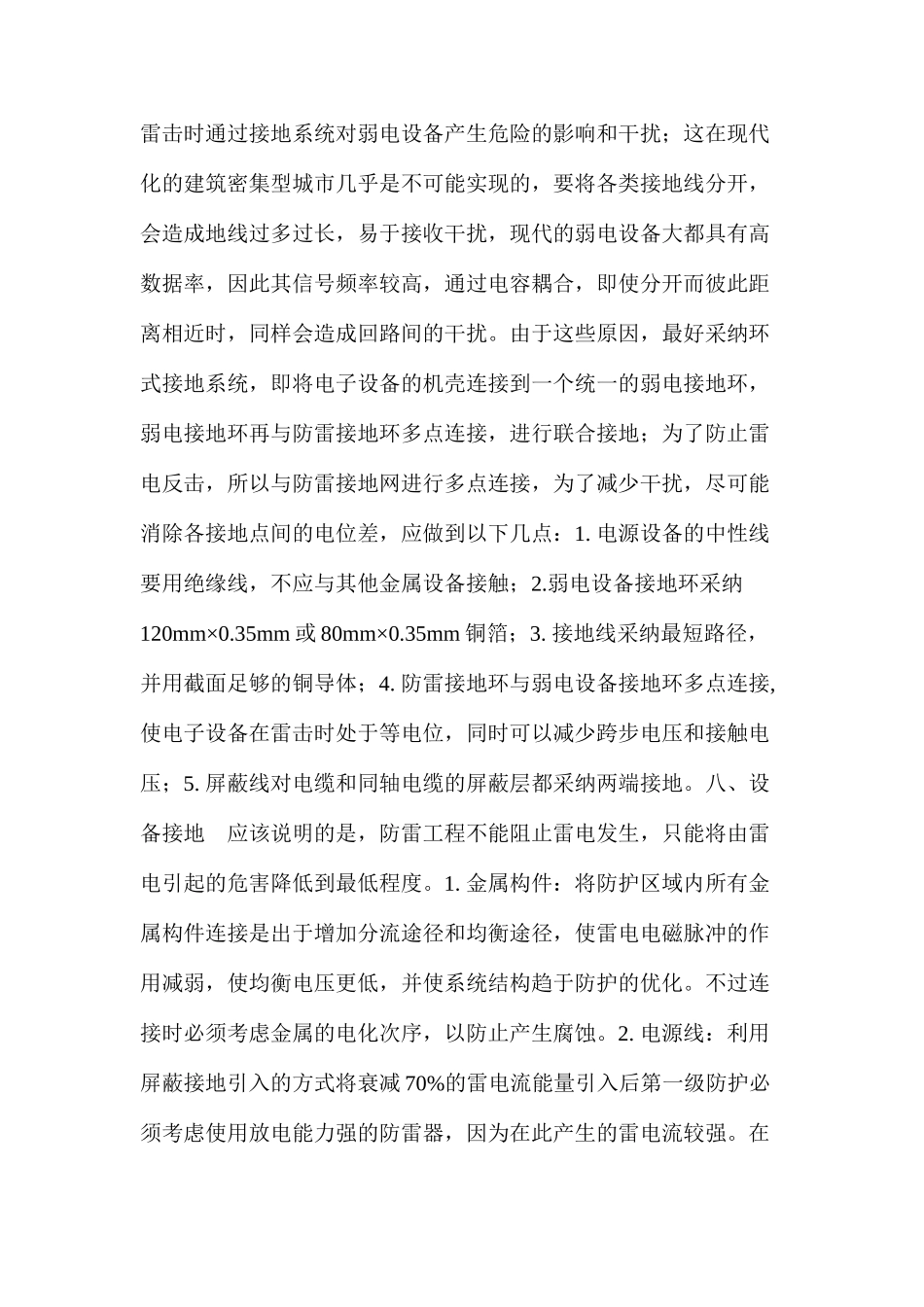

浅谈智能建筑弱电工程防雷接地(3) 七、弱电接地系统建议采纳联合接地 现代的城市建筑物都是钢筋混凝土或金属结构，只要将建筑物的基础、柱、梁内的钢筋通过焊接或绑扎，就能形成多个闭合的电气通路；由于建筑结构中的钢筋或金属件很多，彼此又非常接近，因此形成一个完善的法拉第笼，在这个笼内的电气线路和设备不会因外界的雷电流而造成危险的电位，因为多个闭合的电气通路将阻止雷电流进入建筑物内部。当雷电直接击到作为接闪器的建筑物的顶部金属件或钢筋网时，冲击电流经过建筑物外围柱内的钢筋或金属柱向下流入大地，并在建筑物的表面形成电气屏幕。当冲击电流流向建筑物中心时，被由屏幕在闭合金属导电框架中产生的感应电流所抑制，电气屏幕所产生的感应电压降将伴生一个围绕整个建筑物的磁场，这个磁场包围着建筑物内部的其他垂直导体，并在每个柱子的顶部和底部感应出等量的电压，因此电气屏幕上任何一个垂直导体与建筑物内部的垂直导体的电位差很小，不会超过不允许的接触电压，因此建立安全的法拉第笼是防雷的最好措施；而现代城市建筑本身在建筑设计时就是设计的这样一个安全的法拉第 笼。弱电接地系统由于采纳专用接地系统时必须与防雷接地分开，两者在地下的接地极和引出的线路均要求相距 15 米以上，以免雷击时通过接地系统对弱电设备产生危险的影响和干扰；这在现代化的建筑密集型城市几乎是不可能实现的，要将各类接地线分开，会造成地线过多过长，易于接收干扰，现代的弱电设备大都具有高数据率，因此其信号频率较高，通过电容耦合，即使分开而彼此距离相近时，同样会造成回路间的干扰。由于这些原因，最好采纳环式接地系统，即将电子设备的机壳连接到一个统一的弱电接地环，弱电接地环再与防雷接地环多点连接，进行联合接地；为了防止雷电反击，所以与防雷接地网进行多点连接，为了减少干扰，尽可能消除各接地点间的电位差，应做到以下几点：1. 电源设备的中性线要用绝缘线，不应与其他金属设备接触；2.弱电设备接地环采纳120mm×0.35mm 或 80mm×0.35mm 铜箔；3. 接地线采纳最短路径，并用截面足够的铜导体；4. 防雷接地环与弱电设备接地环多点连接,使电子设备在雷击时处于等电位，同时可以减少跨步电压和接触电压；5. 屏蔽线对电缆和同轴电缆的屏蔽层都采纳两端接地。八、设 备接地应该说明的是，防雷工程不能阻止雷电发生，只能将由雷电引起的危害降低到最低程度。1. 金属构件：将防护区域内所有金属构件连接是...
