浅谈水利工程连拱施工技术研究

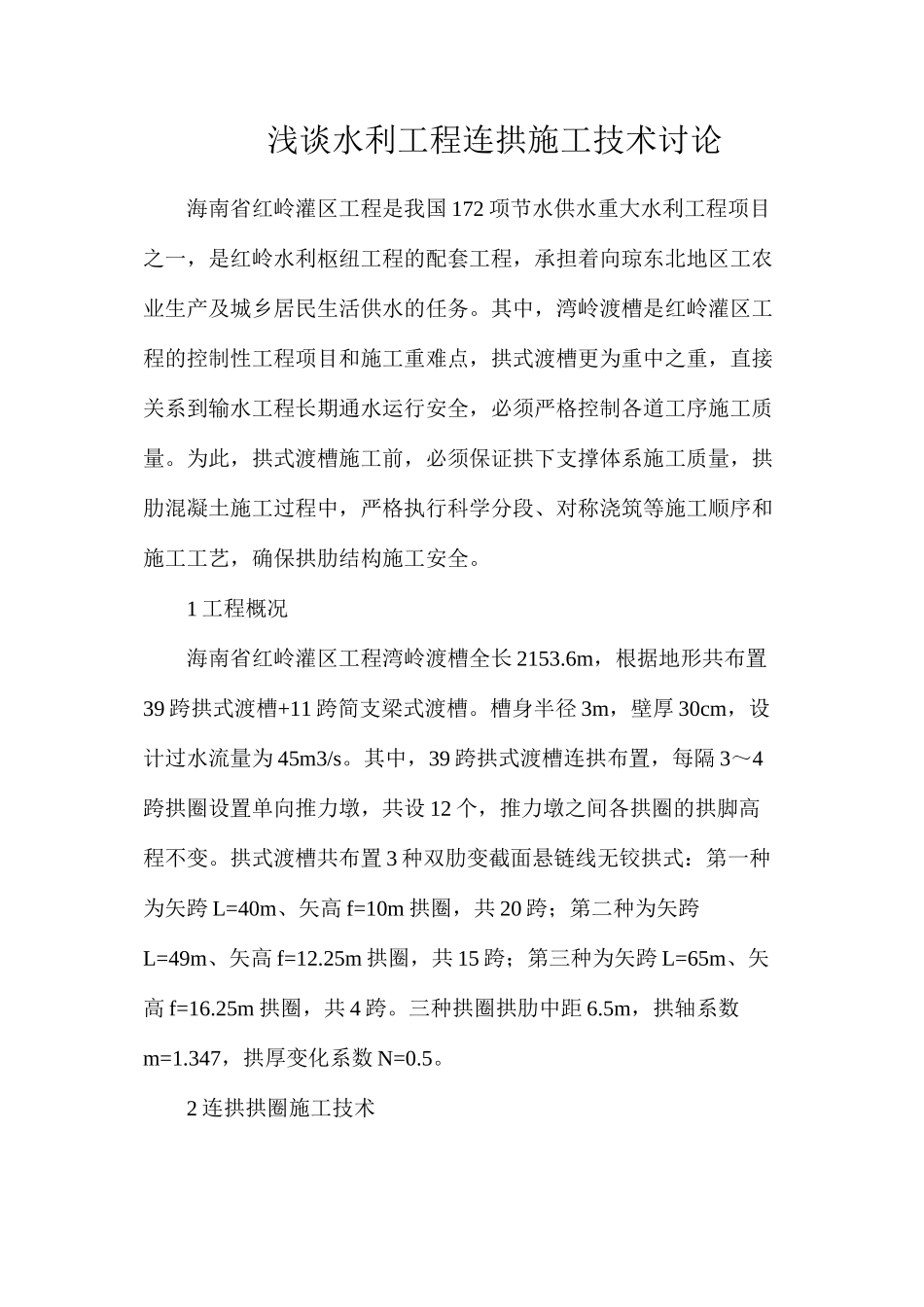

浅谈水利工程连拱施工技术讨论海南省红岭灌区工程是我国 172 项节水供水重大水利工程项目之一，是红岭水利枢纽工程的配套工程，承担着向琼东北地区工农业生产及城乡居民生活供水的任务。其中，湾岭渡槽是红岭灌区工程的控制性工程项目和施工重难点，拱式渡槽更为重中之重，直接关系到输水工程长期通水运行安全，必须严格控制各道工序施工质量。为此，拱式渡槽施工前，必须保证拱下支撑体系施工质量，拱肋混凝土施工过程中，严格执行科学分段、对称浇筑等施工顺序和施工工艺，确保拱肋结构施工安全。1 工程概况海南省红岭灌区工程湾岭渡槽全长 2153.6m，根据地形共布置39 跨拱式渡槽+11 跨简支梁式渡槽。槽身半径 3m，壁厚 30cm，设计过水流量为 45m3/s。其中，39 跨拱式渡槽连拱布置，每隔 3～4跨拱圈设置单向推力墩，共设 12 个，推力墩之间各拱圈的拱脚高程不变。拱式渡槽共布置 3 种双肋变截面悬链线无铰拱式：第一种为矢跨 L=40m、矢高 f=10m 拱圈，共 20 跨；第二种为矢跨L=49m、矢高 f=12.25m 拱圈，共 15 跨；第三种为矢跨 L=65m、矢高 f=16.25m 拱圈，共 4 跨。三种拱圈拱肋中距 6.5m，拱轴系数m=1.347，拱厚变化系数 N=0.5。2 连拱拱圈施工技术2.1 拱圈支撑体系布置。为降低临时工程投资，支架搭设和拆除方便快捷，确保施工时支撑体系的稳定和现浇混凝土结构质量，本工程采纳碗扣式满堂红钢管支撑体系。支架结构由支架基础（不小于 50cm 厚石渣、20cm 厚 C20 混凝土面层）、底部方木及可调底座、准 48×3.5mm 钢管立杆、横杆、扫地杆、剪刀撑、可调托撑及方木等组成。矢跨 40m、49m 拱圈支架宽均为 9.6m，矢跨 65m 拱圈支架宽为 10.2m。支架立杆纵向间距为 60cm，横向间距为 60cm，步距为 1.2m，支架底部按横向 60cm 间距铺设 10cm×10cm 方木，可调底座放在底部方木上，立杆顶部采纳可调托撑调整拱形，以适应拱弧线变化和卸拱需要，可调托撑上横向设 10cm×15cm 方木，拱肋底模直接铺装在方木上固定。为增强模板支架的稳定性，支架四周立面从底到顶连续设置竖向剪刀撑，中间纵向和横向从底到顶连续设置竖向剪刀撑，剪刀撑间距不大于 4.5m。剪刀撑的斜杆与地面水平夹角为 45～60°，斜杆与立杆交叉点采纳旋转扣件扣接牢固。2.2 预拱度计算与选择。拱肋在施工过程中，模板支架在施工荷载作用下发生的非弹性变形、弹性变形和地基沉降等若不严格控制，会直接影响到拱肋混凝土施工...
