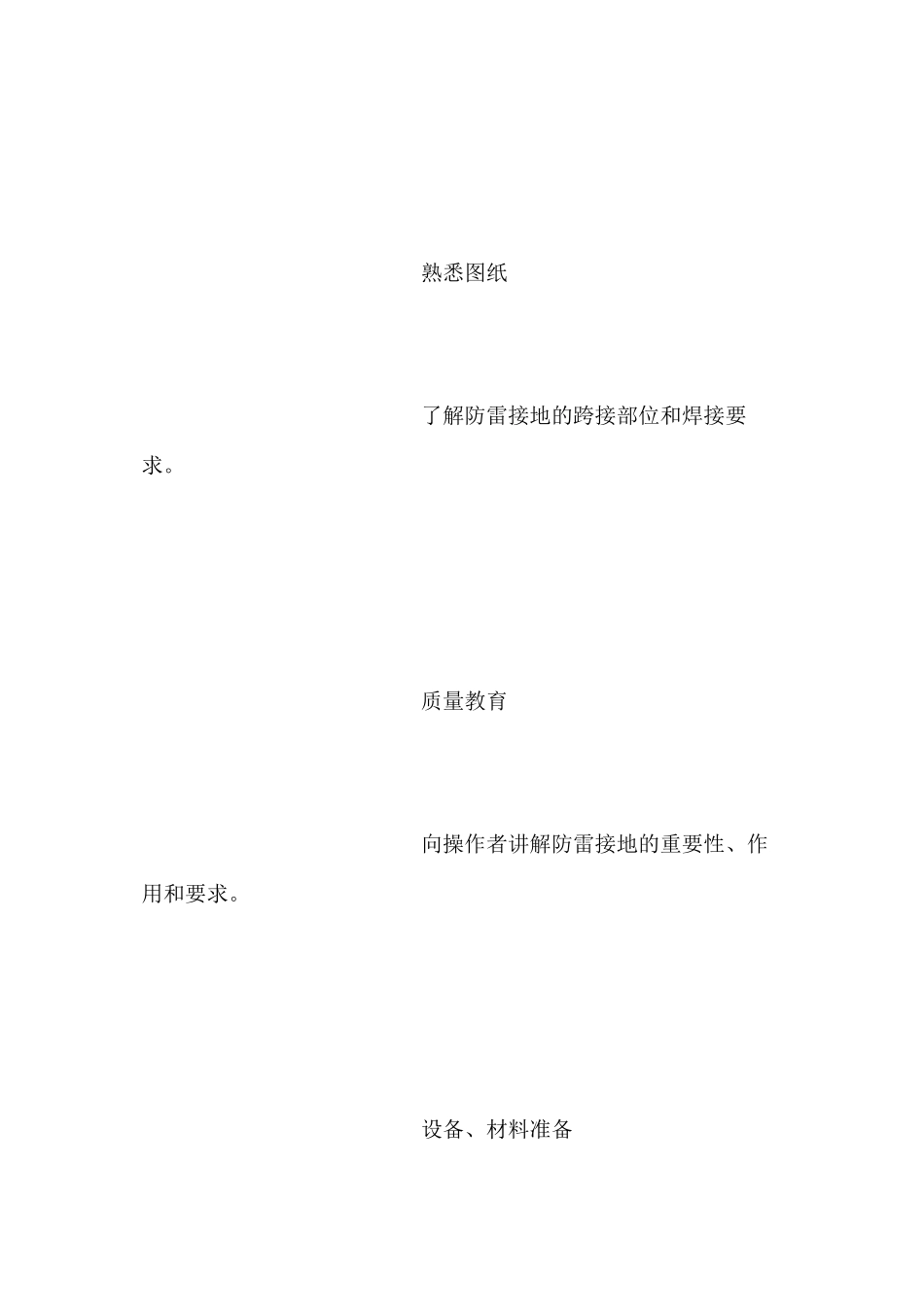

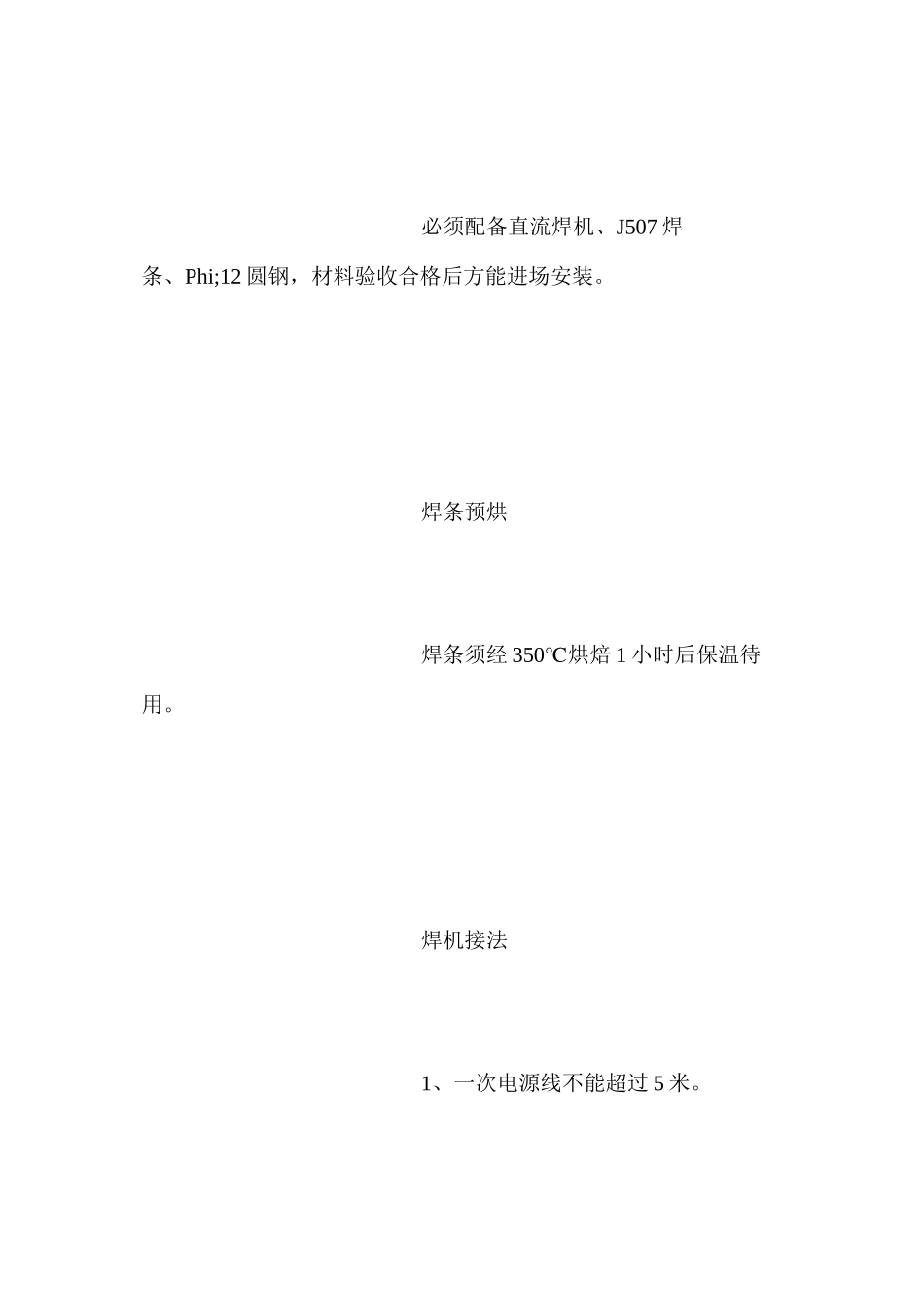

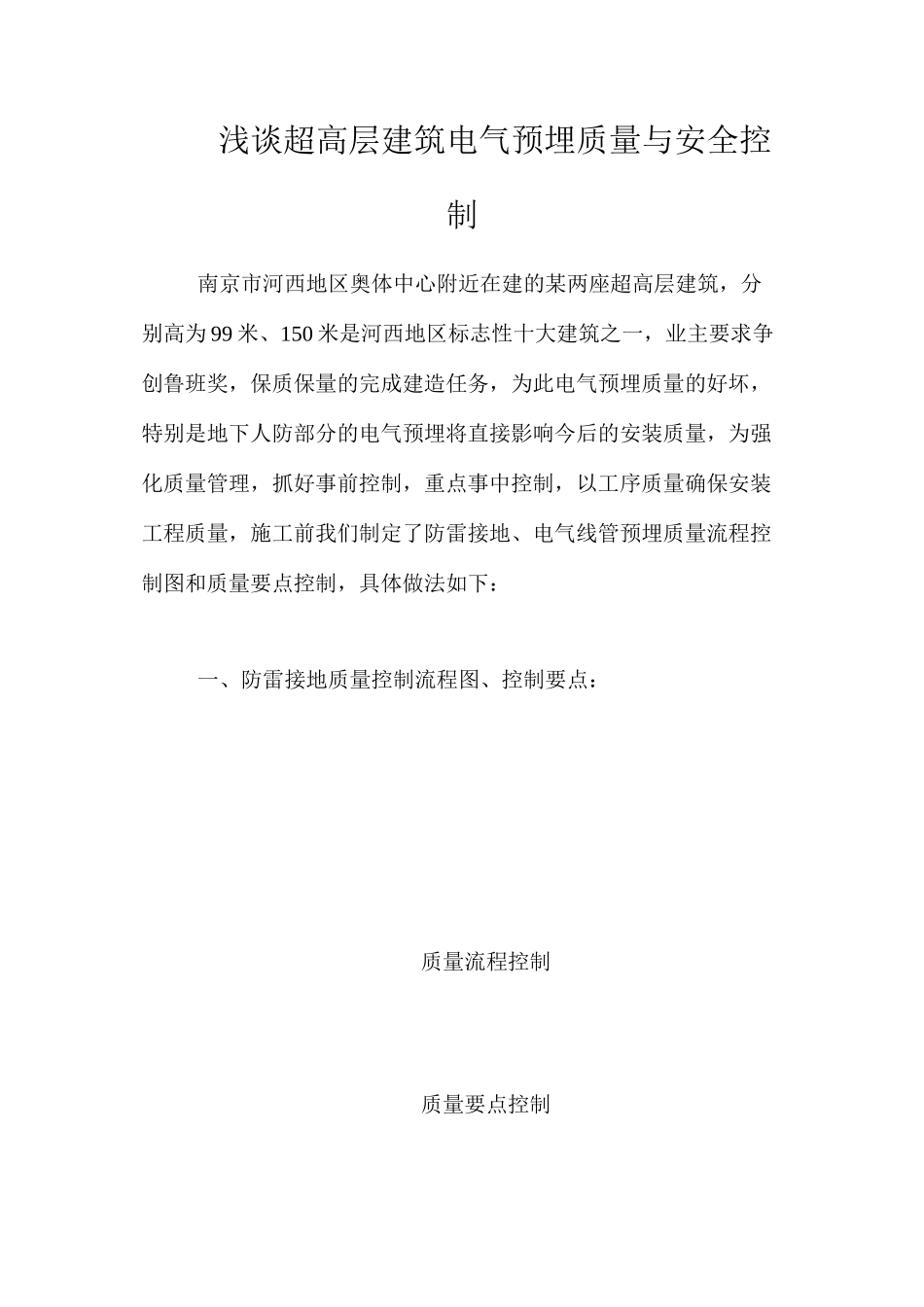

浅谈超高层建筑电气预埋质量与安全控制南京市河西地区奥体中心附近在建的某两座超高层建筑，分别高为 99 米、150 米是河西地区标志性十大建筑之一，业主要求争创鲁班奖，保质保量的完成建造任务，为此电气预埋质量的好坏，特别是地下人防部分的电气预埋将直接影响今后的安装质量，为强化质量管理，抓好事前控制，重点事中控制，以工序质量确保安装工程质量，施工前我们制定了防雷接地、电气线管预埋质量流程控制图和质量要点控制，具体做法如下：一、防雷接地质量控制流程图、控制要点：质量流程控制质量要点控制熟悉图纸了解防雷接地的跨接部位和焊接要求。质量教育向操作者讲解防雷接地的重要性、作用和要求。设备、材料准备必须配备直流焊机、J507 焊条、Phi;12 圆钢，材料验收合格后方能进场安装。焊条预烘焊条须经 350℃烘焙 1 小时后保温待用。焊机接法1、一次电源线不能超过 5 米。2、二次线反极性接法，即正极搭铁，负极焊把。焊接电流控制1、3.2mm 焊条直径 90～120A。2、4mm 焊条直径 140～180A。3、5mm 焊条直径 170～210A。焊接要求1、Phi;12 圆钢焊接长度 ge;6 倍直径且不少于 80mm。2、要求双面焊接。3、引上线跨接必须使用 4mm 焊条，均压环可用 3.2mm 或 4mm 焊条，焊缝必须饱满。4、焊缝呈鱼鳞状，焊缝要求呈青灰色，可塑性好。5、引上线二根主筋刷浅蓝色标记直到封顶结束。6、每层圈梁必须焊接封闭的均压圆环。7、各引上线必须与均压环焊接。8、30 米以上门窗、阳台小于 1 米留一根 Phi;12 接地线，大于 1 米留二根 Phi;12 接地线。9、焊接后及时清除焊渣。自检根据焊接要求 100％进行自检，如有漏项自行整改。专业检查1、检查焊接部位的正确性。2、要求加强事中控制，根据焊接要求100％检查，如有不符合处及时整改。监理检查签署工序报验单1、对施工单位要求：a、及时上报有关资料；b、资料要求准确、真实；c、相关人员必须亲自签名，不允许代签、互签。2、对监理要求：a、仔细复核资料的及时、准确、真实性；b、接到资料后 24 小时内处理完毕并转发建设单位、施工单位。二、电气线管质量控制流程图、控制要点质量流程控制质量要点控制熟悉图纸了解强弱电线管走向、布局，事先布置水平、垂直引出管线及线盒标高、方向。质量教育向操作者技术交底，明确质量要求。镀锌厚壁暗配管（一层以下安装）DN15、20、25 接地卡环，RV4mm2导线，所有镀锌钢管接地配件验收合格后方能进场安装。KBG ...
