深基坑顶管专项施工方案

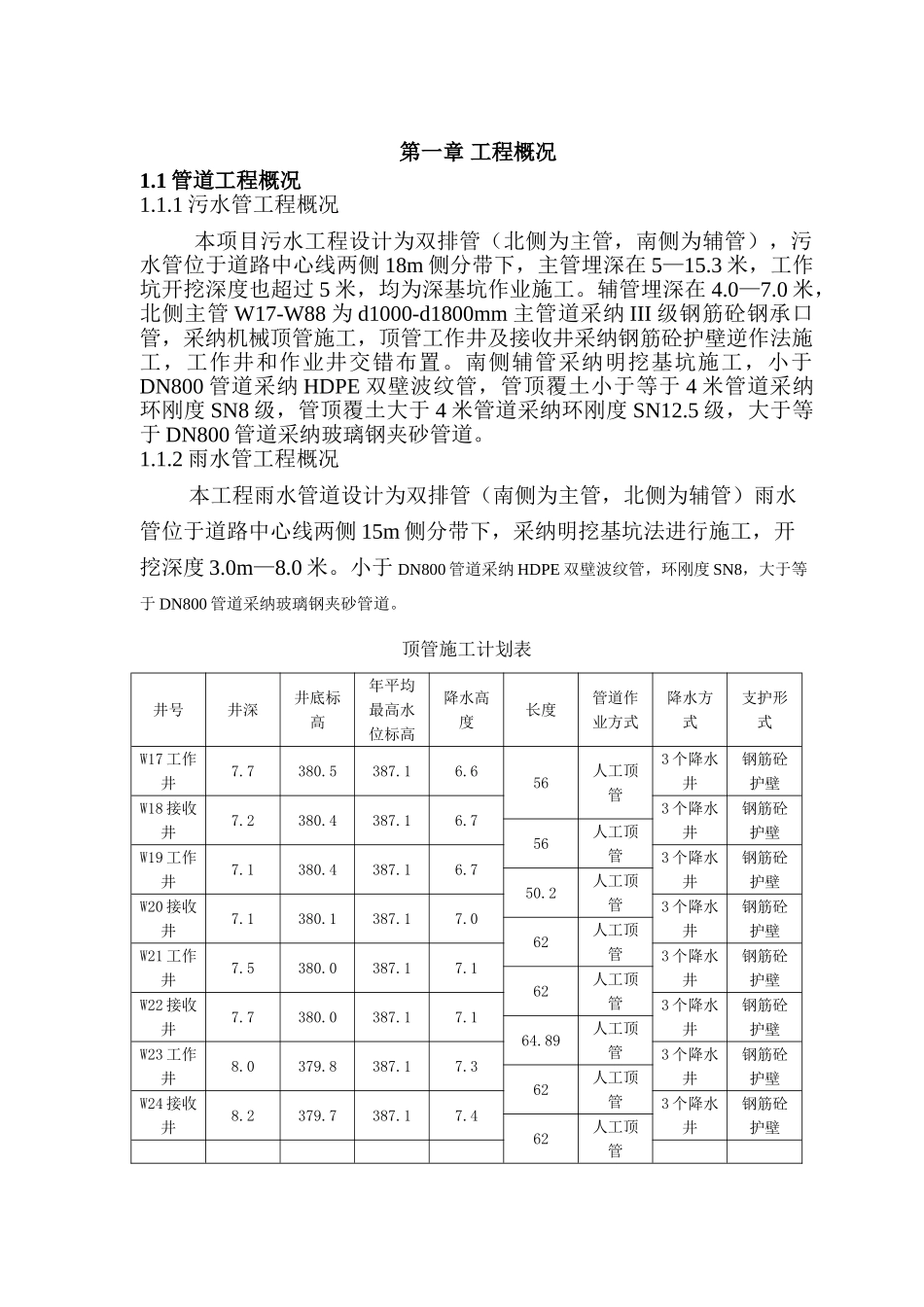

第一章 工程概况1.1 管道工程概况1.1.1 污水管工程概况本项目污水工程设计为双排管（北侧为主管，南侧为辅管），污水管位于道路中心线两侧 18m 侧分带下，主管埋深在 5—15.3 米，工作坑开挖深度也超过 5 米，均为深基坑作业施工。辅管埋深在 4.0—7.0 米，北侧主管 W17-W88 为 d1000-d1800mm 主管道采纳 III 级钢筋砼钢承口管，采纳机械顶管施工，顶管工作井及接收井采纳钢筋砼护壁逆作法施工，工作井和作业井交错布置。南侧辅管采纳明挖基坑施工，小于DN800 管道采纳 HDPE 双壁波纹管，管顶覆土小于等于 4 米管道采纳环刚度 SN8 级，管顶覆土大于 4 米管道采纳环刚度 SN12.5 级，大于等于 DN800 管道采纳玻璃钢夹砂管道。1.1.2 雨水管工程概况 本工程雨水管道设计为双排管（南侧为主管，北侧为辅管）雨水管位于道路中心线两侧 15m 侧分带下，采纳明挖基坑法进行施工，开挖深度 3.0m—8.0 米。小于 DN800 管道采纳 HDPE 双壁波纹管，环刚度 SN8，大于等于 DN800 管道采纳玻璃钢夹砂管道。顶管施工计划表井号井深井底标高年平均最高水位标高降水高度长度管道作业方式降水方式支护形式W17 工作井7.7 380.5 387.1 6.6 56人工顶管3 个降水井钢筋砼护壁W18 接收井7.2 380.4 387.1 6.7 3 个降水井钢筋砼护壁56人工顶管W19 工作井7.1 380.4 387.1 6.7 3 个降水井钢筋砼护壁50.2人工顶管W20 接收井7.1 380.1 387.1 7.0 3 个降水井钢筋砼护壁62人工顶管W21 工作井7.5 380.0 387.1 7.1 3 个降水井钢筋砼护壁62人工顶管W22 接收井7.7 380.0 387.1 7.1 3 个降水井钢筋砼护壁64.89人工顶管W23 工作井8.0 379.8 387.1 7.3 3 个降水井钢筋砼护壁62人工顶管W24 接收井8.2 379.7 387.1 7.4 3 个降水井钢筋砼护壁62人工顶管W25 工作井8.0 379.6 387.1 7.5 3 个降水井钢筋砼护壁62人工顶管W26 接收井7.9 379.6 387.1 7.5 3 个降水井钢筋砼护壁62人工顶管W27 工作井7.8 379.5 387.1 7.6 3 个降水井钢筋砼护壁62人工顶管W28 接收井7.7 379.5 387.1 7.6 3 个降水井钢筋砼护壁48人工顶管W29 工作井7.6 379.4 387.1 7.7 3 个降水井钢筋砼护壁50.36人工顶管W30 接收井7.6 379.3 387.1 7.8 3 个降水井钢筋砼护壁62人工顶管W31 工作井7.4 379.2 387.1 7.9 3 个降水井钢筋砼护壁62人工顶管W32 接收井7.3 379.1 387.1 8.0 4 个降...
