混凝土电缆沟典型施工方法

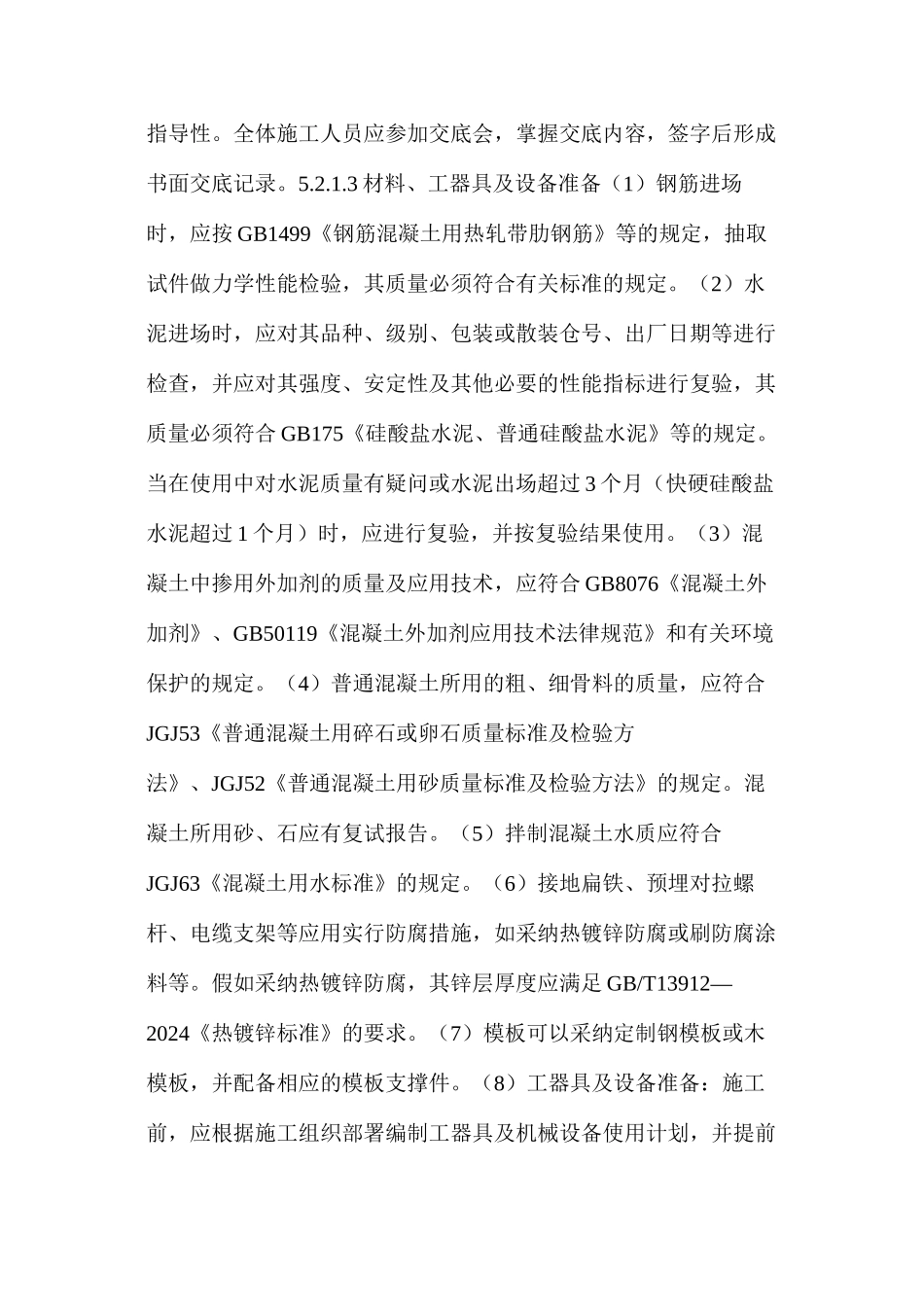

混凝土电缆沟典型施工方法概述在变电（换流）站工程施工中，站内电缆沟工作量大，其施工质量将直接影响变电站工程的整体形象。本典型施工方法以电缆沟模板技术的改进为重点，立足于提高模板周转次数、节约资源、降低施工成本、提高施工工艺质量、缩短施工时间，实现施工管理化。本典型施工方法已在荆门±500kV 换流站、金昌 750kV 变电站工程等项目中应用，质量达到了清水混凝土标准；同时可以降低成本、节约资源、提高功效，预防和治理质量通病等，成效显著。本典型施工方法特点（1）采纳定型模板和非定型模板组合拼装，既能提高混凝土表面工艺质量和电缆支架的安装质量，又能提高电缆沟的施工工效。（2）通过模板改进和施工方法改进，改变传统的接地扁铁预埋方式，有效地预防预埋扁铁污染、预埋不平、电缆支架安装不一致等现象。（3）可使电缆沟混凝土表面质量达到清水混凝土质量标准，沟壁表面无需进行二次粉刷，降低了成本。（4）可有效防止电缆沟开裂或沉降不均等，提高其安全稳定性。适用范围本典型施工方法适用于不同电压等级变电（换流）站内混凝土电缆沟的施工。工艺原理（1）电缆沟地基验槽合格后，完成底板混凝土浇筑，采纳定制模板，安装固定支撑，设置角钢剪刀撑支护，保证模板体系的稳定性。（2）采纳 18mm 长的标准定制模板，辅以 600mm 长的非标准模板配合使用，模板设置水平和垂直加强筋板，同时设置固定剪刀撑、电缆支架的螺旋栓孔，便于穿心螺杆有效固定外壁模板。（3）先安装沟壁内侧模板，模板接缝采纳螺栓连接，固定角钢式剪刀撑和水平撑，并根据设计要求放坡。（4）穿入对拉螺杆，确定沟壁厚度，采纳经纬仪调整固定沟壁外侧模板（固定用于焊接接地扁铁的预埋件）（5）混凝土浇筑过程中，根据设计要求设置沉降缝，沉降缝采纳可伸缩材料填充。无压顶时，混凝土直接浇至沟壁顶面标高。设置压顶时，预留压顶标高。（6）拆模后接地扁铁明敷于沟壁内墙（使用木模板时，接地扁铁焊接于预埋铁件表面），电缆支架垂直角钢侧面焊接于对拉螺杆，正面焊接固定接地扁铁，同时固定电缆支架和接地扁铁。（7）当采纳预制压顶时，压顶安装专用止声垫，采纳现浇压顶时“”“”铺设止声橡胶条，有利于盖板的 止声 及 止晃 。施工工艺流程及操作要点施工工艺流程本典型施工方法施工工艺流程图见图 26-5-1。操作要点 5.2.1 施工准备 5.2.1.1 方案策划及编制施工作业指导书（1）方案策划：施工前，应根据施工图对全站电缆沟进行统...
