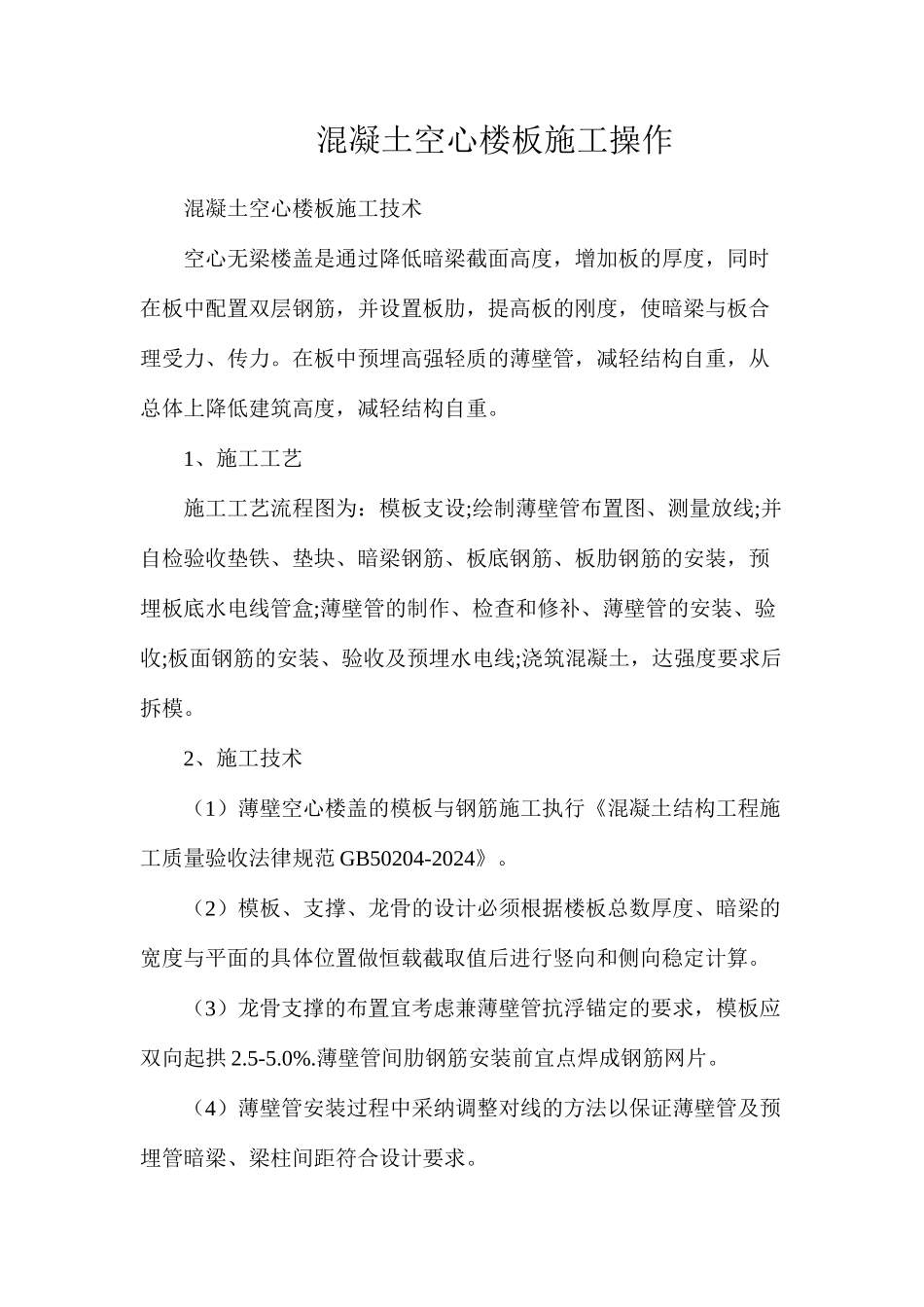

混凝土空心楼板施工操作

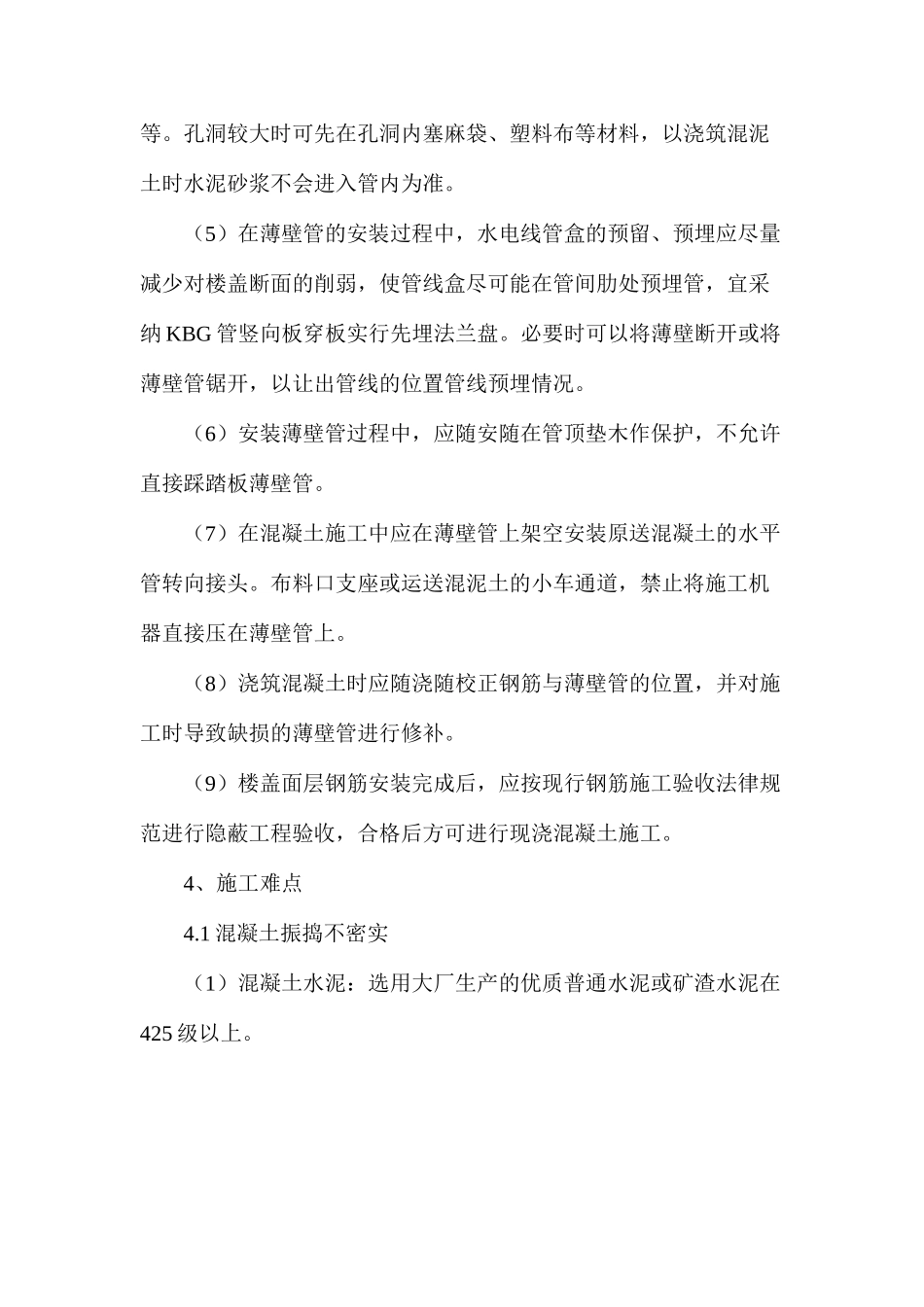

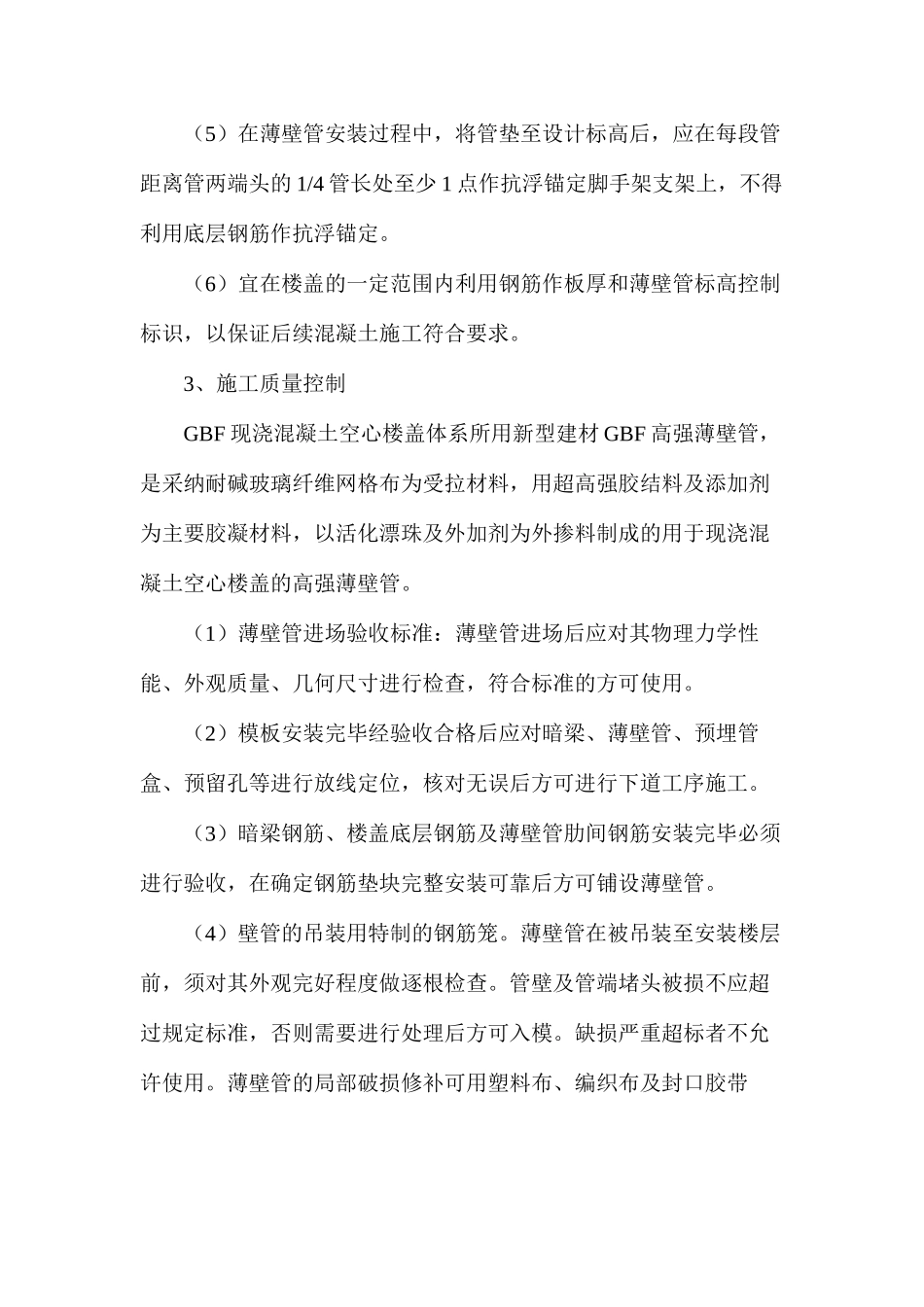

混凝土空心楼板施工操作混凝土空心楼板施工技术空心无梁楼盖是通过降低暗梁截面高度，增加板的厚度，同时在板中配置双层钢筋，并设置板肋，提高板的刚度，使暗梁与板合理受力、传力。在板中预埋高强轻质的薄壁管，减轻结构自重，从总体上降低建筑高度，减轻结构自重。1、施工工艺施工工艺流程图为：模板支设;绘制薄壁管布置图、测量放线;并自检验收垫铁、垫块、暗梁钢筋、板底钢筋、板肋钢筋的安装，预埋板底水电线管盒;薄壁管的制作、检查和修补、薄壁管的安装、验收;板面钢筋的安装、验收及预埋水电线;浇筑混凝土，达强度要求后拆模。2、施工技术（1）薄壁空心楼盖的模板与钢筋施工执行《混凝土结构工程施工质量验收法律规范 GB50204-2024》。（2）模板、支撑、龙骨的设计必须根据楼板总数厚度、暗梁的宽度与平面的具体位置做恒载截取值后进行竖向和侧向稳定计算。（3）龙骨支撑的布置宜考虑兼薄壁管抗浮锚定的要求，模板应双向起拱 2.5-5.0%.薄壁管间肋钢筋安装前宜点焊成钢筋网片。（4）薄壁管安装过程中采纳调整对线的方法以保证薄壁管及预埋管暗梁、梁柱间距符合设计要求。（5）在薄壁管安装过程中，将管垫至设计标高后，应在每段管距离管两端头的 1/4 管长处至少 1 点作抗浮锚定脚手架支架上，不得利用底层钢筋作抗浮锚定。（6）宜在楼盖的一定范围内利用钢筋作板厚和薄壁管标高控制标识，以保证后续混凝土施工符合要求。3、施工质量控制GBF 现浇混凝土空心楼盖体系所用新型建材 GBF 高强薄壁管，是采纳耐碱玻璃纤维网格布为受拉材料，用超高强胶结料及添加剂为主要胶凝材料，以活化漂珠及外加剂为外掺料制成的用于现浇混凝土空心楼盖的高强薄壁管。（1）薄壁管进场验收标准：薄壁管进场后应对其物理力学性能、外观质量、几何尺寸进行检查，符合标准的方可使用。（2）模板安装完毕经验收合格后应对暗梁、薄壁管、预埋管盒、预留孔等进行放线定位，核对无误后方可进行下道工序施工。（3）暗梁钢筋、楼盖底层钢筋及薄壁管肋间钢筋安装完毕必须进行验收，在确定钢筋垫块完整安装可靠后方可铺设薄壁管。（4）壁管的吊装用特制的钢筋笼。薄壁管在被吊装至安装楼层前，须对其外观完好程度做逐根检查。管壁及管端堵头被损不应超过规定标准，否则需要进行处理后方可入模。缺损严重超标者不允许使用。薄壁管的局部破损修补可用塑料布、编织布及封口胶带等。孔洞较大时可先在孔洞内塞麻袋、塑料布等材料，以浇筑混泥土时水泥砂浆不会进入管内...
