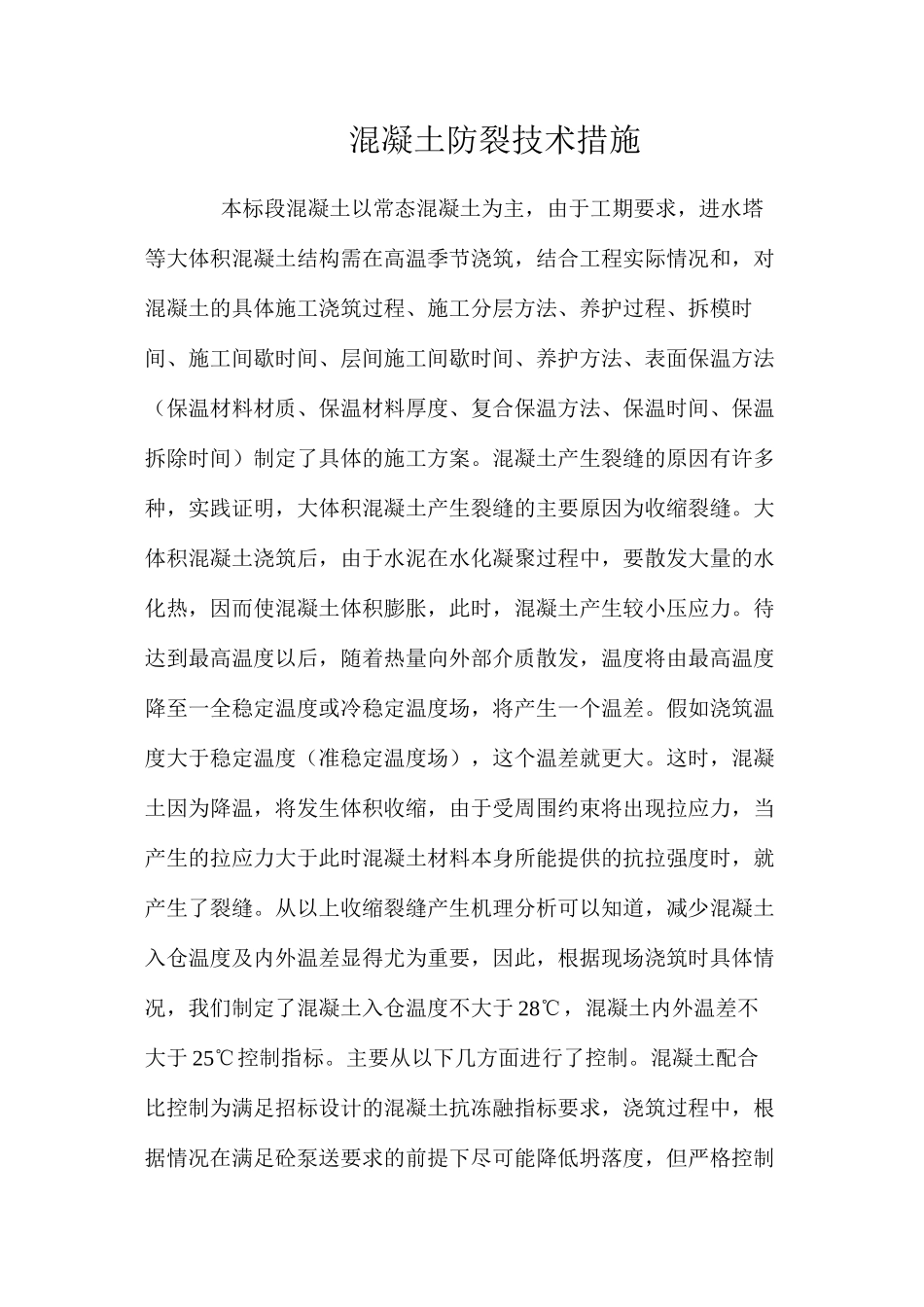

混凝土防裂技术措施 本标段混凝土以常态混凝土为主，由于工期要求，进水塔等大体积混凝土结构需在高温季节浇筑，结合工程实际情况和，对混凝土的具体施工浇筑过程、施工分层方法、养护过程、拆模时间、施工间歇时间、层间施工间歇时间、养护方法、表面保温方法（保温材料材质、保温材料厚度、复合保温方法、保温时间、保温拆除时间）制定了具体的施工方案
混凝土产生裂缝的原因有许多种，实践证明，大体积混凝土产生裂缝的主要原因为收缩裂缝
大体积混凝土浇筑后，由于水泥在水化凝聚过程中，要散发大量的水化热，因而使混凝土体积膨胀，此时，混凝土产生较小压应力
待达到最高温度以后，随着热量向外部介质散发，温度将由最高温度降至一全稳定温度或冷稳定温度场，将产生一个温差
假如浇筑温度大于稳定温度（准稳定温度场），这个温差就更大
这时，混凝土因为降温，将发生体积收缩，由于受周围约束将出现拉应力，当产生的拉应力大于此时混凝土材料本身所能提供的抗拉强度时，就产生了裂缝
从以上收缩裂缝产生机理分析可以知道，减少混凝土入仓温度及内外温差显得尤为重要，因此，根据现场浇筑时具体情况，我们制定了混凝土入仓温度不大于 28℃，混凝土内外温差不大于 25℃控制指标
主要从以下几方面进行了控制

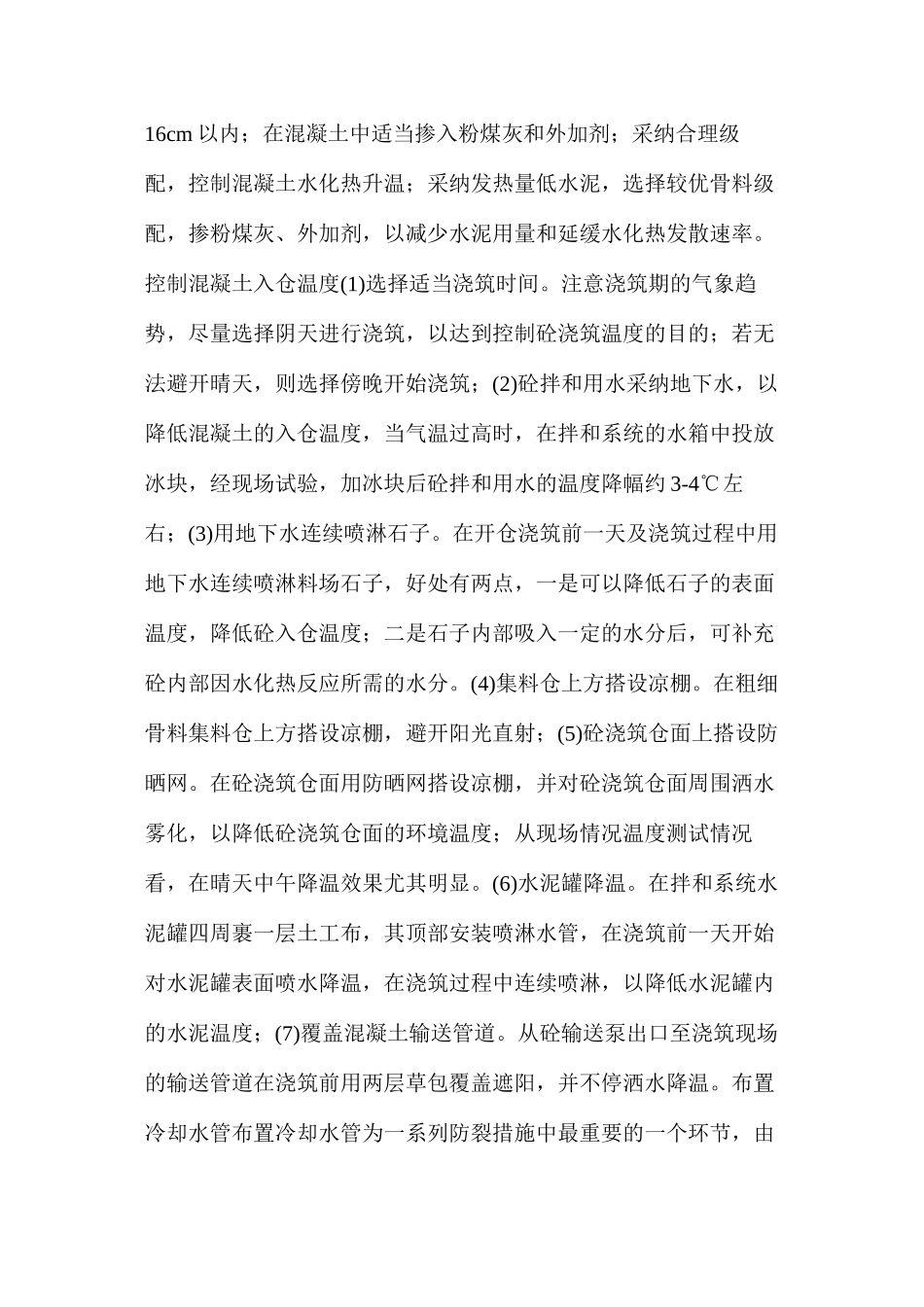

混凝土配合比控制为满足招标设计的混凝土抗冻融指标要求，浇筑过程中，根据情况在满足砼泵送要求的前提下尽可能降低坍落度，但严格控制16cm 以内；在混凝土中适当掺入粉煤灰和外加剂；采纳合理级配，控制混凝土水化热升温；采纳发热量低水泥，选择较优骨料级配，掺粉煤灰、外加剂，以减少水泥用量和延缓水化热发散速率
控制混凝土入仓温度(1)选择适当浇筑时间
注意浇筑期的气象趋势，尽量选择阴天进行浇筑，以达到控制砼浇筑温度的目的；若无法避开晴天，则选择傍晚开始浇筑；(2)砼拌和用水采纳地下水，以降低混凝土的入仓温度，当气温过高时，在拌和系统的水箱中投放冰块，经现场
