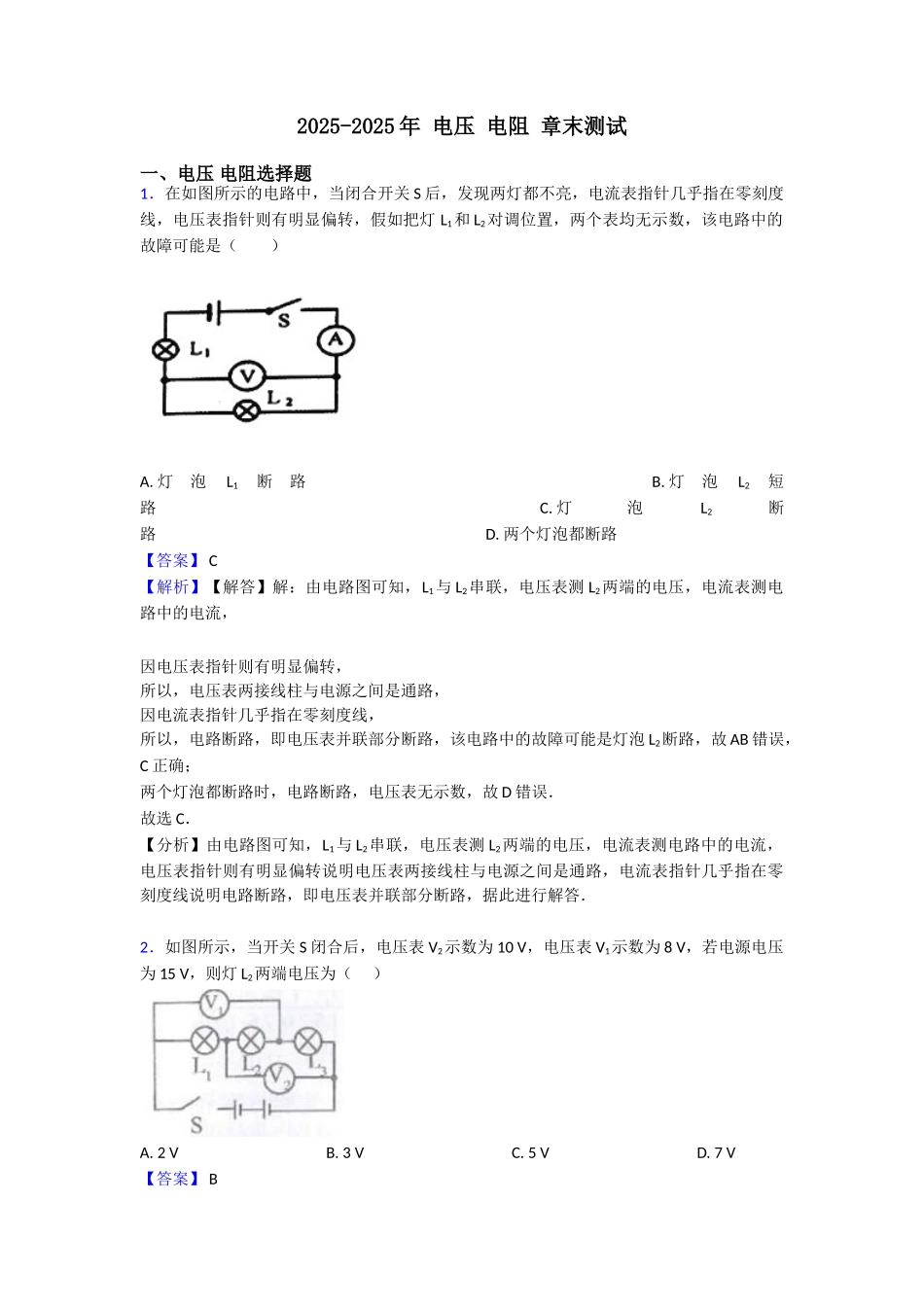

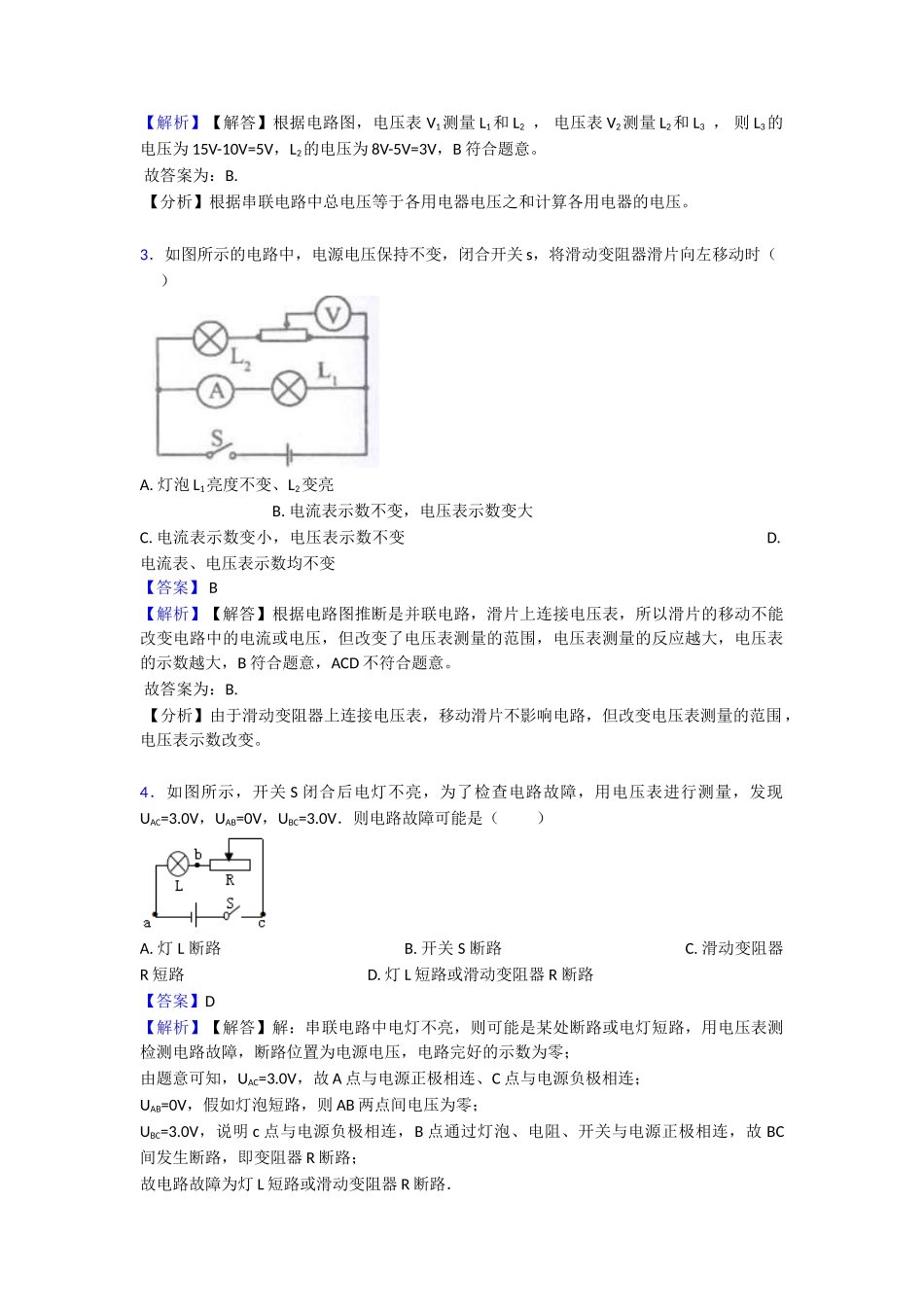

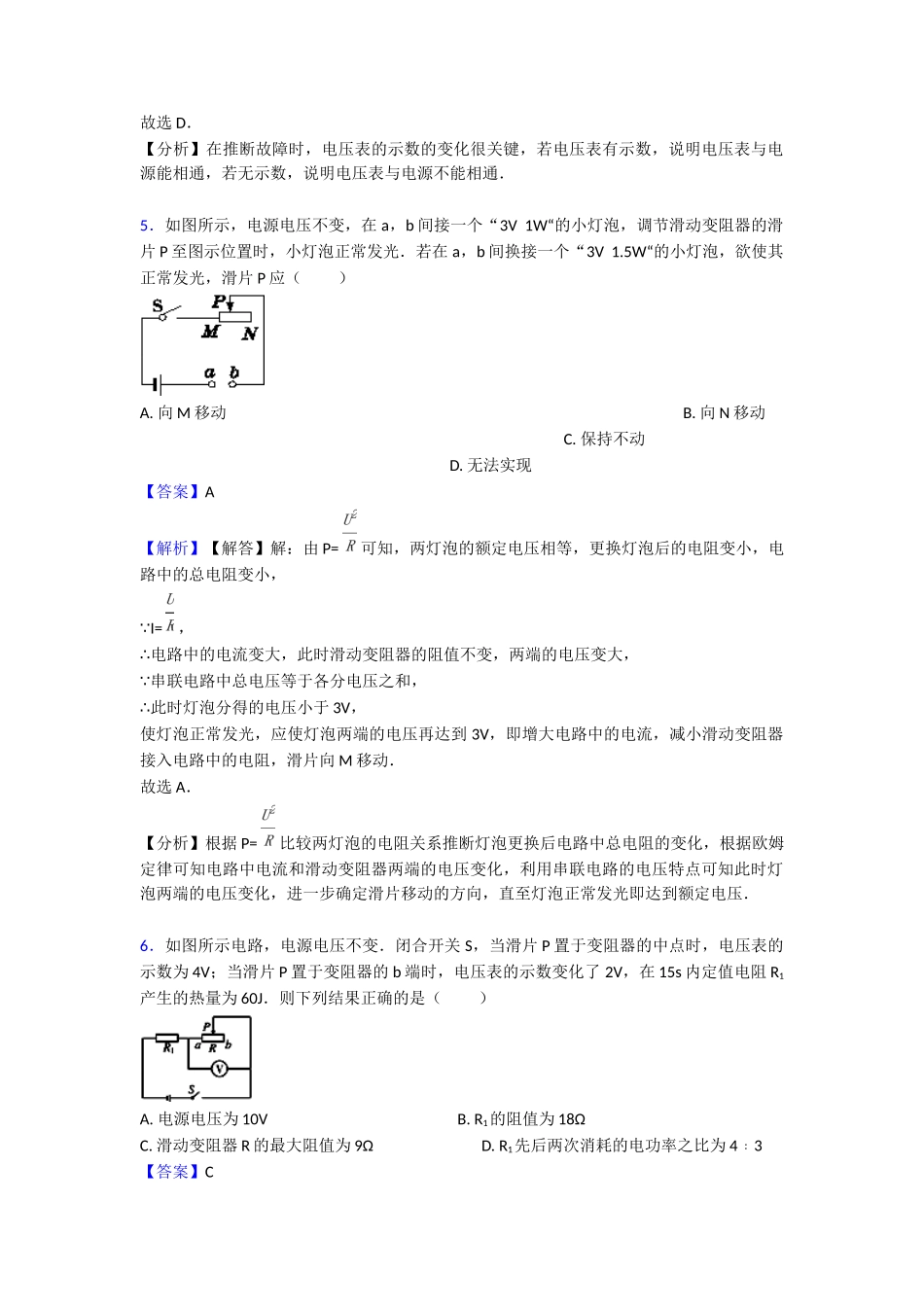

2025-2025 年 电压 电阻 章末测试一、电压 电阻选择题1．在如图所示的电路中，当闭合开关 S 后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，假如把灯 L1和 L2对调位置，两个表均无示数，该电路中的故障可能是（ ）A. 灯泡L1断路 B. 灯泡L2短路 C. 灯泡L2断路 D. 两个灯泡都断路【答案】 C 【解析】【解答】解：由电路图可知，L1与 L2串联，电压表测 L2两端的电压，电流表测电路中的电流，因电压表指针则有明显偏转，所以，电压表两接线柱与电源之间是通路，因电流表指针几乎指在零刻度线，所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡 L2断路，故 AB 错误，C 正确；两个灯泡都断路时，电路断路，电压表无示数，故 D 错误．故选 C．【分析】由电路图可知，L1与 L2串联，电压表测 L2两端的电压，电流表测电路中的电流，电压表指针则有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎指在零刻度线说明电路断路，即电压表并联部分断路，据此进行解答．2．如图所示，当开关 S 闭合后，电压表 V2示数为 10 V，电压表 V1示数为 8 V，若电源电压为 15 V，则灯 L2两端电压为（ ） A. 2 V B. 3 V C. 5 V D. 7 V【答案】 B 【解析】【解答】根据电路图，电压表 V1测量 L1和 L2 ， 电压表 V2测量 L2和 L3 ， 则 L3的电压为 15V-10V=5V，L2的电压为 8V-5V=3V，B 符合题意。 故答案为：B. 【分析】根据串联电路中总电压等于各用电器电压之和计算各用电器的电压。3．如图所示的电路中，电源电压保持不变，闭合开关 s，将滑动变阻器滑片向左移动时（ ） A. 灯泡 L1亮度不变、L2变亮 B. 电流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变 D. 电流表、电压表示数均不变【答案】 B 【解析】【解答】根据电路图推断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B 符合题意，ACD 不符合题意。 故答案为：B. 【分析】由于滑动变阻器上连接电压表，移动滑片不影响电路，但改变电压表测量的范围 ，电压表示数改变。4．如图所示，开关 S 闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现UAC=3.0V，UAB=0V，UBC=3.0V．则电路故障可能是（ ） A. 灯 L 断路 B. 开关 S 断路 C...
