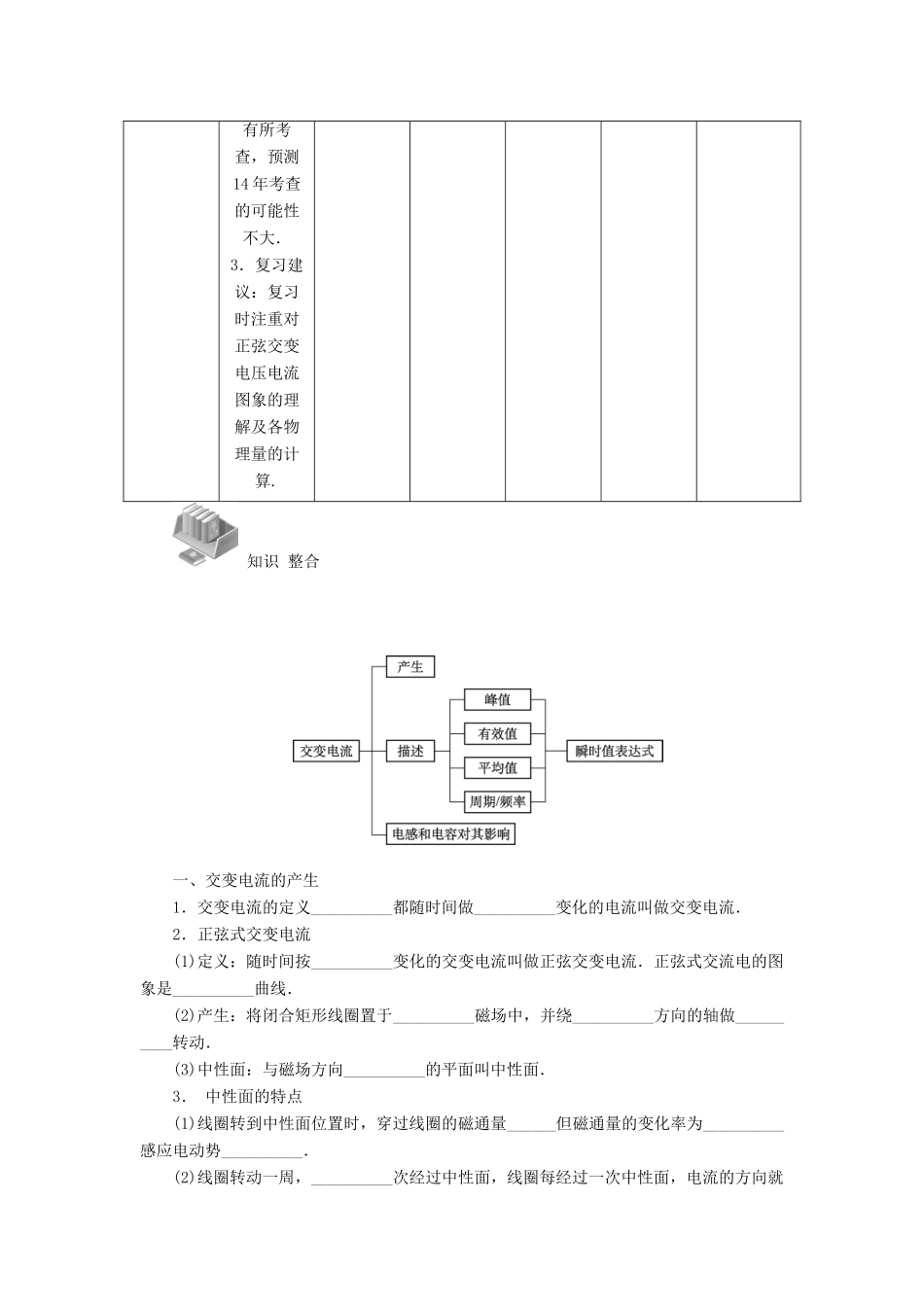

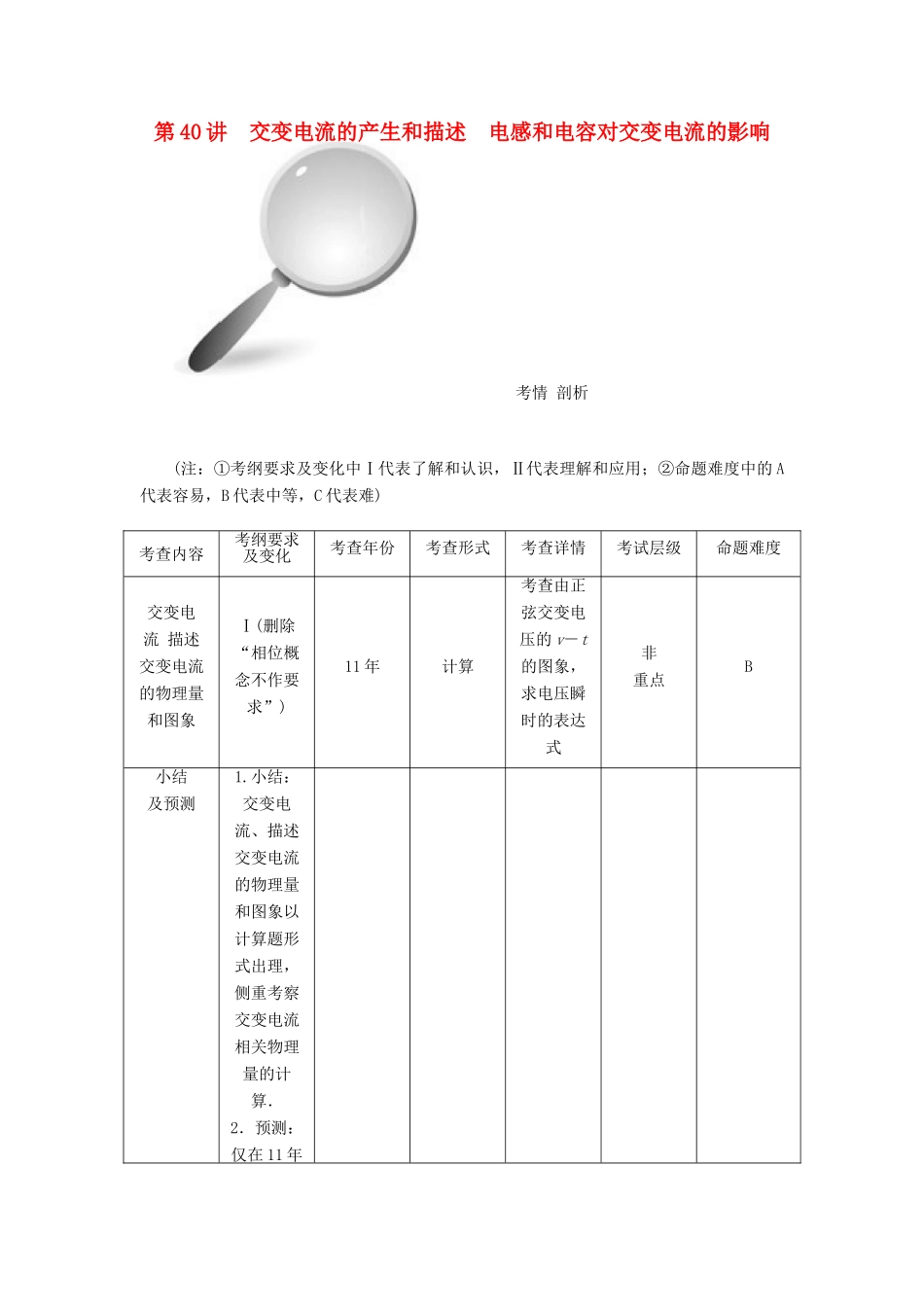

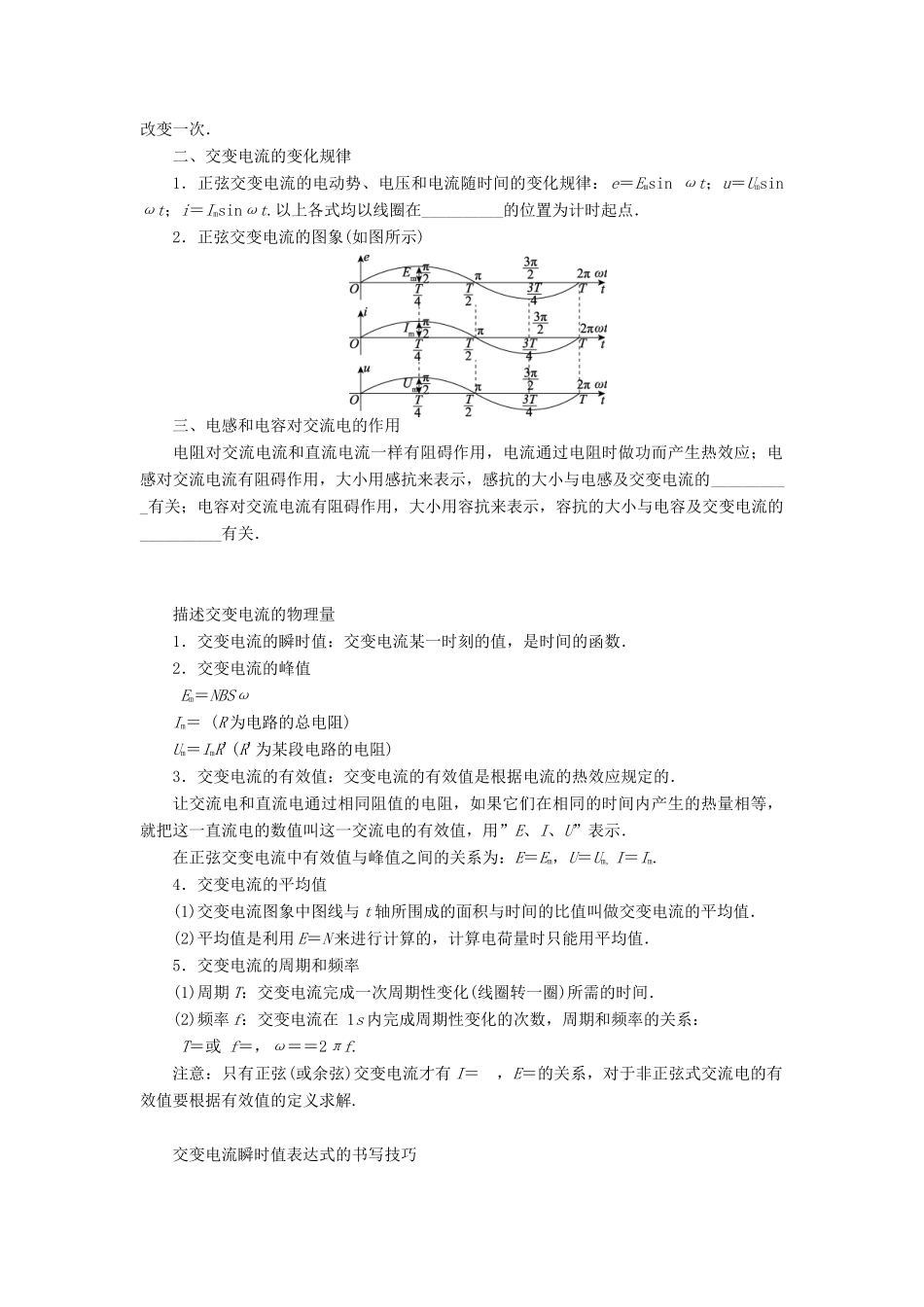

第 40 讲 交变电流的产生和描述 电感和电容对交变电流的影响 考情 剖析 (注：①考纲要求及变化中Ⅰ代表了解和认识，Ⅱ代表理解和应用；②命题难度中的 A代表容易，B 代表中等，C 代表难)考查内容考纲要求及变化考查年份考查形式考查详情考试层级命题难度交变电流 描述交变电流的物理量和图象Ⅰ(删除“相位概念不作要求”)11 年计算考查由正弦交变电压的 v－t的图象，求电压瞬时的表达式 非重点B小结及预测1.小结：交变电流、描述交变电流的物理量和图象以计算题形式出理，侧重考察交变电流相关物理量的计算．2．预测：仅在 11 年有所考查，预测14 年考查的可能性不大．3．复习建议：复习时注重对正弦交变电压电流图象的理解及各物理量的计算. 知识 整合 一、交变电流的产生1．交变电流的定义__________都随时间做__________变化的电流叫做交变电流．2．正弦式交变电流(1)定义：随时间按__________变化的交变电流叫做正弦交变电流．正弦式交流电的图象是__________曲线．(2)产生：将闭合矩形线圈置于__________磁场中，并绕__________方向的轴做__________转动．(3)中性面：与磁场方向__________的平面叫中性面．3． 中性面的特点(1)线圈转到中性面位置时，穿过线圈的磁通量______但磁通量的变化率为__________感应电动势__________．(2)线圈转动一周，__________次经过中性面，线圈每经过一次中性面，电流的方向就改变一次．二、交变电流的变化规律1．正弦交变电流的电动势、电压和电流随时间的变化规律：e＝Emsin ωt；u＝Umsin ωt；i＝Imsinωt.以上各式均以线圈在__________的位置为计时起点．2．正弦交变电流的图象(如图所示)三、电感和电容对交流电的作用电阻对交流电流和直流电流一样有阻碍作用，电流通过电阻时做功而产生热效应；电感对交流电流有阻碍作用，大小用感抗来表示，感抗的大小与电感及交变电流的__________有关；电容对交流电流有阻碍作用，大小用容抗来表示，容抗的大小与电容及交变电流的__________有关．描述交变电流的物理量1．交变电流的瞬时值：交变电流某一时刻的值，是时间的函数．2．交变电流的峰值 Em＝NBSωIm＝ (R 为电路的总电阻)Um＝ImR'(R'为某段电路的电阻)3．交变电流的有效值：交变电流的有效值是根据电流的热效应规定的．让交流电和直流电通过相同阻值的电阻，如果它们在相同的时间内产生的热量相等，就把这一直流电的数值叫这一交流电的有效值，用”E、I、U”表示．在正弦交变电...
