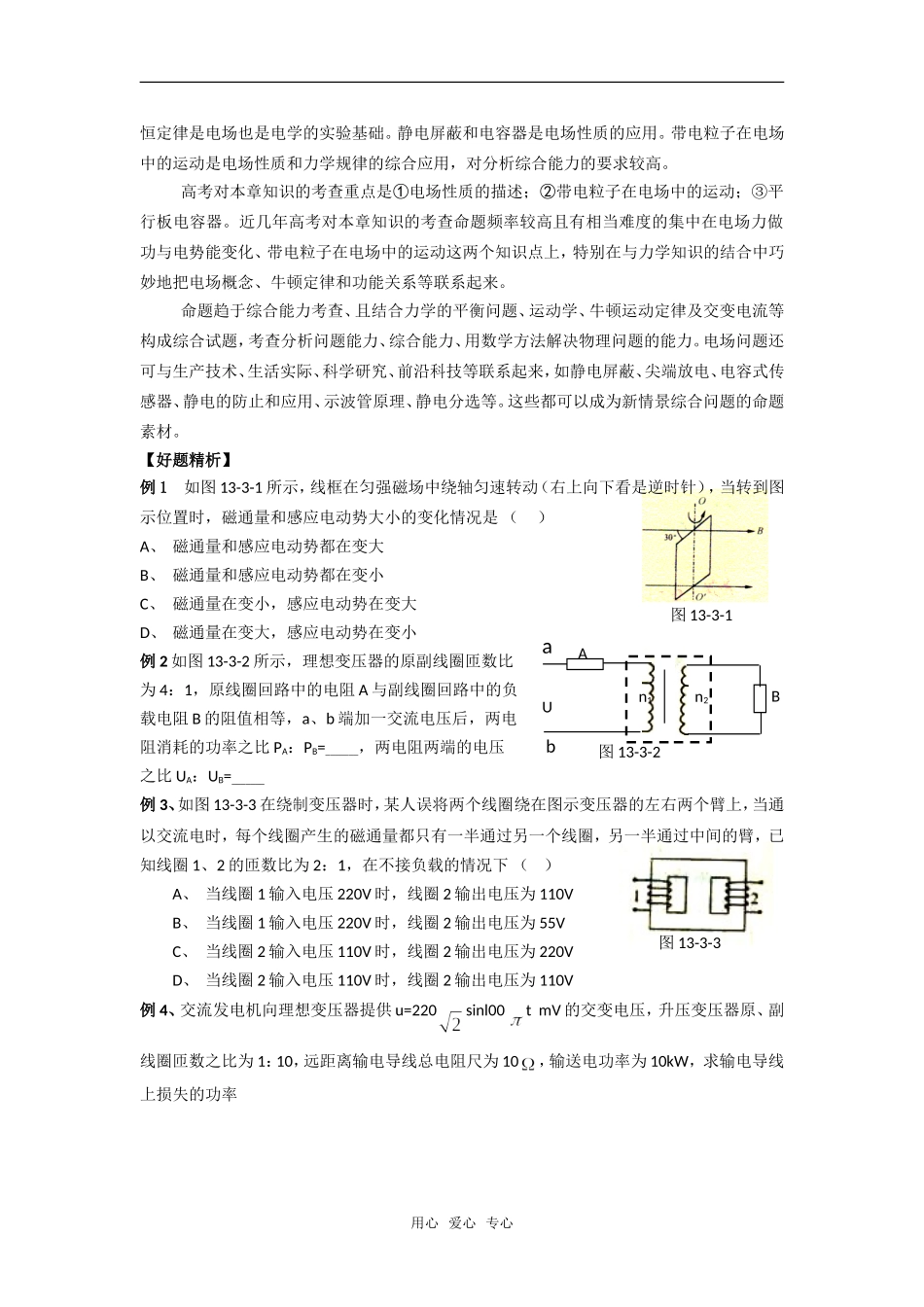

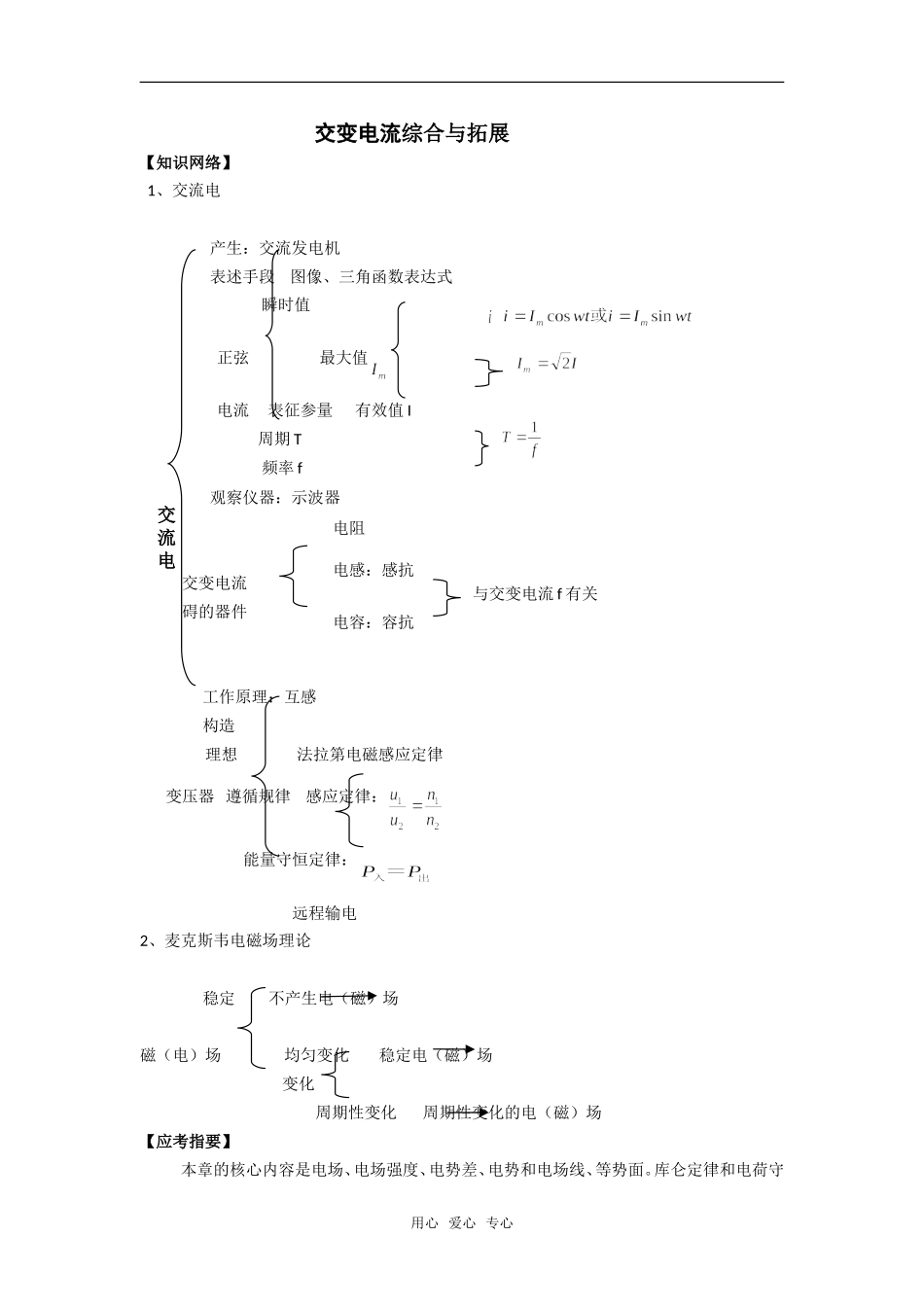

交变电流综合与拓展【知识网络】 1、交流电 产生：交流发电机 表述手段 图像、三角函数表达式 瞬时值 正弦 最大值电流 表征参量 有效值 I 周期 T 频率 f 观察仪器：示波器 具 对交变电流 阻碍的器件 工作原理：互感 构造理想 法拉第电磁感应定律 变压器 遵循规律 感应定律： 能量守恒定律：远程输电2、麦克斯韦电磁场理论 稳定 不产生电（磁）场磁（电）场 均匀变化 稳定电（磁）场变化 周期性变化 周期性变化的电（磁）场【应考指要】本章的核心内容是电场、电场强度、电势差、电势和电场线、等势面。库仑定律和电荷守用心 爱心 专心交 流 电电阻电感：感抗电容：容抗与交变电流 f 有关图 13-3-3图 13-3-1BAn1n2abU图 13-3-2恒定律是电场也是电学的实验基础。静电屏蔽和电容器是电场性质的应用。带电粒子在电场中的运动是电场性质和力学规律的综合应用，对分析综合能力的要求较高。高考对本章知识的考查重点是①电场性质的描述；②带电粒子在电场中的运动；③平行板电容器。近几年高考对本章知识的考查命题频率较高且有相当难度的集中在电场力做功与电势能变化、带电粒子在电场中的运动这两个知识点上，特别在与力学知识的结合中巧妙地把电场概念、牛顿定律和功能关系等联系起来。 命题趋于综合能力考查、且结合力学的平衡问题、运动学、牛顿运动定律及交变电流等构成综合试题，考查分析问题能力、综合能力、用数学方法解决物理问题的能力。电场问题还可与生产技术、生活实际、科学研究、前沿科技等联系起来，如静电屏蔽、尖端放电、电容式传感器、静电的防止和应用、示波管原理、静电分选等。这些都可以成为新情景综合问题的命题素材。【好题精析】例 1 如图 13-3-1 所示，线框在匀强磁场中绕轴匀速转动（右上向下看是逆时针），当转到图示位置时，磁通量和感应电动势大小的变化情况是 （ ）A、 磁通量和感应电动势都在变大B、 磁通量和感应电动势都在变小C、 磁通量在变小，感应电动势在变大D、 磁通量在变大，感应电动势在变小例 2 如图 13-3-2 所示，理想变压器的原副线圈匝数比为 4：1，原线圈回路中的电阻 A 与副线圈回路中的负载电阻 B 的阻值相等，a、b 端加一交流电压后，两电阻消耗的功率之比 PA：PB=_______，两电阻两端的电压之比 UA：UB=_______例 3、如图 13-3-3 在绕制变压器时，某人误将两个线圈绕在图示变压器的左右两个臂上，当通以交流电时，每个线圈产生...
