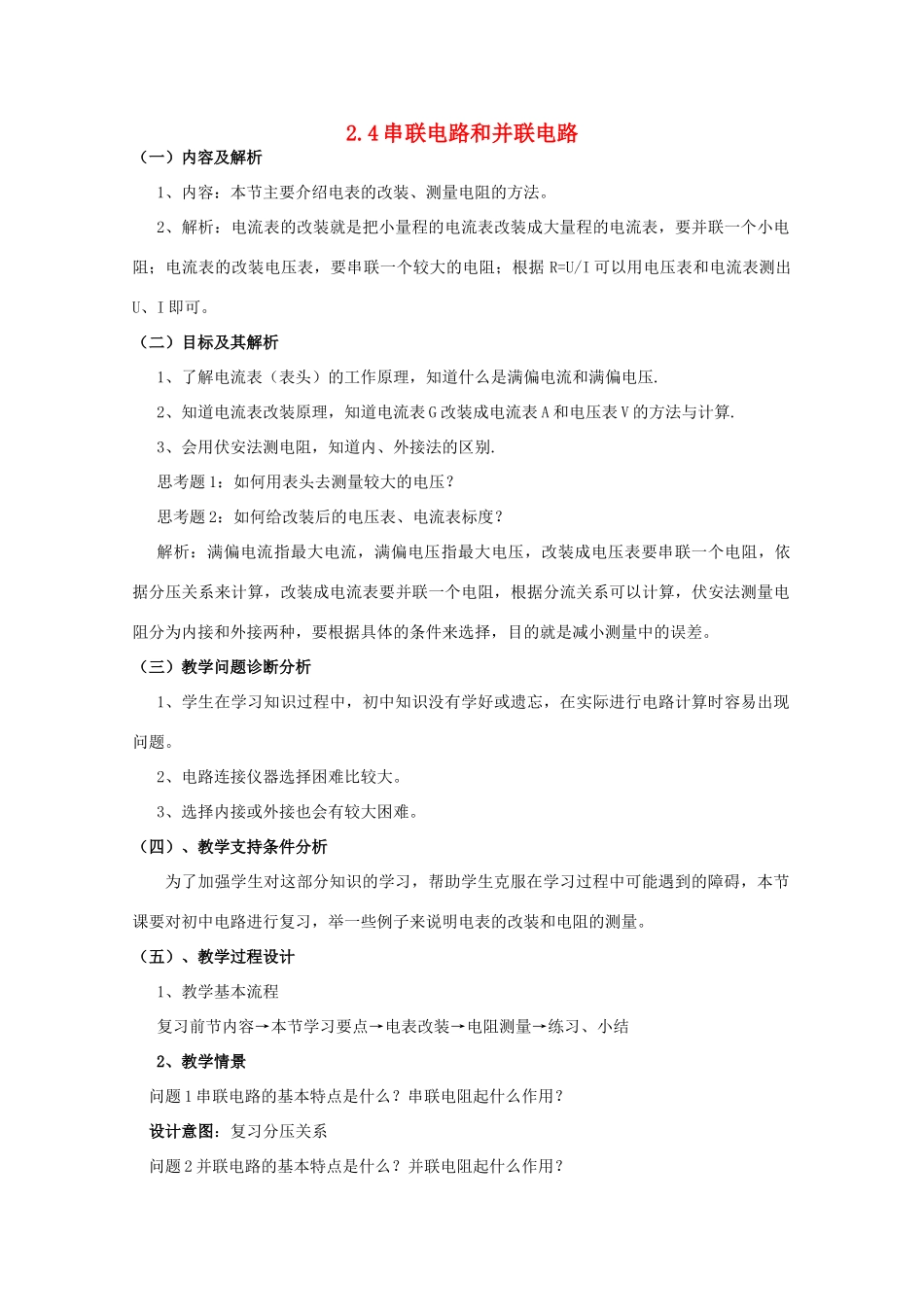

2.4 串联电路和并联电路（一）内容及解析1、内容：本节主要介绍电表的改装、测量电阻的方法。2、解析：电流表的改装就是把小量程的电流表改装成大量程的电流表，要并联一个小电阻；电流表的改装电压表，要串联一个较大的电阻；根据 R=U/I 可以用电压表和电流表测出U、I 即可。（二）目标及其解析 1、了解电流表（表头）的工作原理，知道什么是满偏电流和满偏电压. 2、知道电流表改装原理，知道电流表 G 改装成电流表 A 和电压表 V 的方法与计算. 3、会用伏安法测电阻，知道内、外接法的区别. 思考题 1：如何用表头去测量较大的电压？思考题 2：如何给改装后的电压表、电流表标度？解析：满偏电流指最大电流，满偏电压指最大电压，改装成电压表要串联一个电阻，依据分压关系来计算，改装成电流表要并联一个电阻，根据分流关系可以计算，伏安法测量电阻分为内接和外接两种，要根据具体的条件来选择，目的就是减小测量中的误差。（三）教学问题诊断分析1、学生在学习知识过程中，初中知识没有学好或遗忘，在实际进行电路计算时容易出现问题。2、电路连接仪器选择困难比较大。3、选择内接或外接也会有较大困难。（四）、教学支持条件分析为了加强学生对这部分知识的学习，帮助学生克服在学习过程中可能遇到的障碍，本节课要对初中电路进行复习，举一些例子来说明电表的改装和电阻的测量。（五）、教学过程设计1、教学基本流程复习前节内容→本节学习要点→电表改装→电阻测量→练习、小结2、教学情景问题 1 串联电路的基本特点是什么？串联电阻起什么作用？设计意图：复习分压关系问题 2 并联电路的基本特点是什么？并联电阻起什么作用？设计意图：复习分流关系。问题 3 什么是满偏电流？什么是满偏电压？设计意图：知道满偏电流、满偏电压就是最大量程。例题 1. 在“伏安法测电阻”的实验中： （1）实验原理是什么？ （2）实验中需要测哪些物理量？ （3）写出待测电阻的计算式； （4）实验中怎样改变待测电阻两端的电压？ （5）如图（甲）是某同学设计的实验电路图，其中有几处错误，各错在何处？（6）请画出正确的电路图． 解析 （1）伏安法测电阻的实验原理是欧姆定律 I＝． （2）被测的物理量是待测电阻两端的电压 U 和通过待测电阻的电流 I． （3）由欧姆定律的变形式 R＝，可以计算出待测电阻的阻值． （4）实验中是利用滑动变阻器来改变通过待测电阻的电流从而改变加在它两端的电压值． （5）图中有两...
