人行通道防护棚施工方案汇总

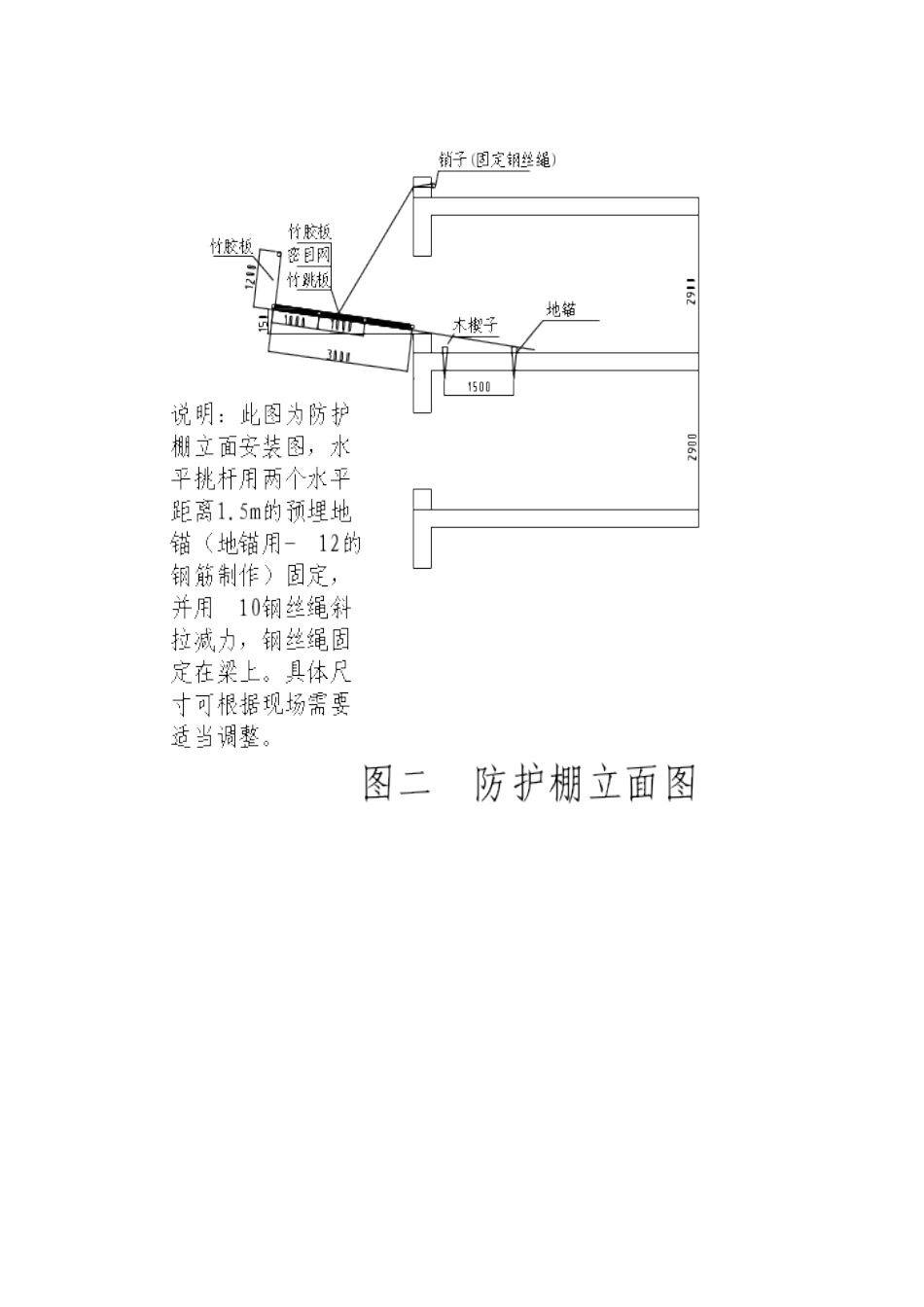

2#楼人行通道防护施工方案中冶建工四公司青青雅舍 2#楼工程的人行通道防护措施，采纳在建筑物 18.3m 层上搭设水平防护棚的方法。水平防护棚要求水平方向伸出建筑物 3.0m，外立面防护高度 1.2m。（见图一、图二）1 水平防护棚的搭设1.1 在建筑物内楼面上预埋两个地锚环以固定水平挑杆，地锚环水平间距 1.5m。1.2 从预埋的地锚环上挑出悬挑钢管，并用木楔子卡紧.悬挑钢管伸出建筑物的长度为 3m,悬挑钢管间距 1.5m.1.3 将建筑物周边的悬挑钢管用水平钢管连接起来。水平钢管的间距在 1000mm 左右。1.4 每隔根杆用一根 Φ10 钢丝绳斜拉减力，钢丝绳固定在上一层梁上，如图二所示。1.5 在每个大角转角处各设置两根斜拉钢丝绳固定转角处的外排水平钢管。1.6 在最外排水平钢管上搭设外立面与水平方向成 90°的防护钢管，防护钢管高度为 1.2m，顶端用水平连接钢管固定在一起，每间隔两根悬挑用一根连接钢管将防护钢管上端固定到悬挑钢管上。1.7 用一层竹跳板、密目安全网和一层竹胶板进行水平防护棚的水平面防护；用一层竹胶板进行外立面防护。防护材料必须与防护棚的钢管捆扎牢固。2 简要计算2.1 水平挑杆强度验算受力简图如下：3m2m2.9mqRABR每根挑杆受 3×1.5=4.5 平方米的均布荷载，防护棚自重 2500N，每平方米 500N 考虑施工荷载：Q=2500+500×4.5=4750Nq=Q÷/L=4750N/3000mm=1.6N/mm由静力平衡方程得：RA=36.KNRB=1.2KN弯矩图最大弯矩由 qx=RA解得x=2.25即在 x=2.25 处弯矩最大，则Mmax=1.2×（3－2.25）－0.5×1.6×（3－2.25）2=0.45KN·M钢管抗弯模量 Wx=5060mm3σ=M/Wx=0.45×106/5060=88Mpa﹤[σ]=160Mpa故强度满足要求。3 安全措施3.1 搭设人员操作时必须系好安全带、戴安全帽和手套、穿防滑鞋。3.2 严禁酒后操作。3.3 搭设应选无交叉作业情况下施工，并在对应的区域设置警戒标志及专职警戒人员。3.4 六级以上大风大雨和大雾应停止作业。3.5 搭设时应检查钢管、扣件、钢丝绳和封闭材料是否合格。3.6 搭设用的钢管应小心传递严禁抛接钢管。长钢管需传递时尽量不向防护棚以外空间伸展。3.7 操作人员必须听从管理人员的指挥按步骤进行操作，禁止擅自行动。施工组织设计（方案）报审表工程名称：青青雅舍 2#楼 编号：致：重庆公诚建设监理有限公司（监理单位） 我方已根据施工合同的有关规定完成了 2# 楼人行通道防护方案 工程施工和设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以...
